气枪用皮卡汀尼导轨双脚架固定夹具

　　这套带皮卡汀尼导轨接口的环形夹具，核心定位是气枪枪管与双脚架之间的过渡连接件，主体为60mm内径的开口抱箍结构，下端一体延伸出标准皮卡汀尼导轨段，用来挂载两脚架、战术灯或者激光指示器这类附件。从现场装配逻辑来看，气枪的护木或者枪管外径如果刚好落在60mm这个规格区间，传统的窄导轨条根本没法直接固定，这个抱箍式夹具就是为了解决大直径圆管上没有标准附件接口的痛点。

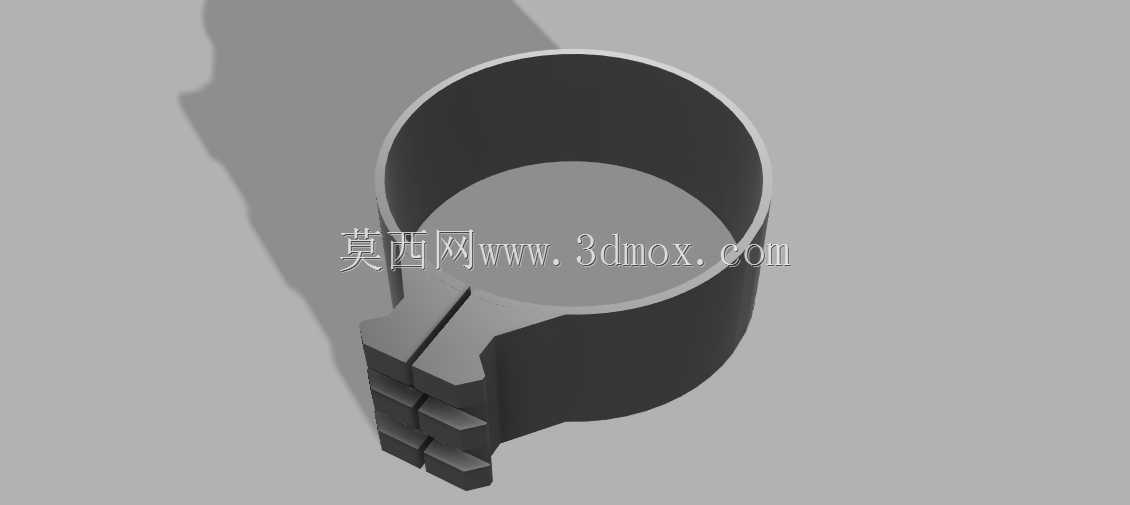

　　结构上最显眼的是上端的整圈环形抱夹，开口处做了对称的开槽，配合下端导轨根部的锁紧结构，拧紧螺栓的时候抱箍会产生均匀的径向收缩，把整圈夹紧力分布在枪管外圆上，不会像单点顶丝那样把管壁顶出凹痕，也避免了射击振动之后附件偏移。抱箍内壁在建模时预留了微量的配合公差，实际加工或者3D打印之后，可以在内侧贴一层薄橡胶垫，既增加摩擦力又能保护枪管表面的氧化层。

　　下端延伸出来的导轨段严格按照皮卡汀尼（Mil-STD-1913）的齿形间距来做，横向的凸起卡槽每一格的宽度、槽深以及相邻齿的中心距都和通用战术附件匹配，市面上常见的可倾式两脚架、快拆脚架座都能直接滑入锁紧，不需要额外转接。导轨和抱箍衔接的位置做了加厚的过渡圆角，因为脚架支撑的时候，枪械的后坐力以及地面的反作用力都会集中在这个交接区域，加厚处理能避免薄壁位置在反复受力后出现应力断裂。

　　从安装边界来说，夹具的轴向宽度控制得比较紧凑，套在枪管上之后不会遮挡护木上原有的散热孔或者调节旋钮；径向方向上，导轨从抱箍底部向下伸出的高度经过测算，装上脚架之后枪械平放时，枪管轴线离地面的高度刚好符合常见的卧姿射击支撑姿态，不会太高导致据枪不稳，也不会太低让脚架腿收折之后蹭到地面。

　　设计思路上优先考虑了快拆和重复装夹的一致性：抱箍开口的两个锁紧耳位做了平行对齐，螺栓穿过之后锁紧力沿抱箍圆周对称传递，每次拆装之后重新夹紧，导轨的周向角度都能保持一致，不会出现每次装完脚架都歪向一边的情况。针对使用场景，这个夹具不光能用在气枪上，凡是外径60mm左右的圆管设备——比如户外摄影的支撑杆、望远镜的镜筒、野外监测设备的立杆——只要需要加装标准皮卡汀尼接口的附件，这套结构都能直接复用。

　　建模的时候把抱箍的壁厚、导轨齿的根部圆角都做了实化处理，没有出现薄壁破面或者齿形尖角，不管是拿去做CNC铝件加工，还是用FDM或者光固化3D打印，都能直接出件：打印时开口槽的位置不需要额外支撑，导轨齿的朝下摆放就能保证齿形精度。受力层面，整个零件的载荷路径很清晰：脚架承受的支撑力通过导轨齿传递到下端的加厚基座，再分散到整个抱箍圆周，最后通过抱紧摩擦力传递到枪管上，没有薄弱的悬臂截面，长期反复使用也不容易出现塑性变形。
