Ender3外置操控温控集成箱体结构

　　桌面级FDM设备在长时间连续作业时，机身侧方的电气元件往往会受到打印腔室余热、平台热辐射以及周边线材杂乱排布的影响，维护时需要反复探入机架内侧操作开关、查看温控参数，既不方便也容易碰动运动部件。这套外置箱体的结构出发点，就是把原本分散在打印机机架上的人机交互与温控执行元件全部迁移到独立壳体中，让操作人员站在设备旁就能完成启停、温度设定、风扇调速等全部动作，不用再弯腰凑近机身。

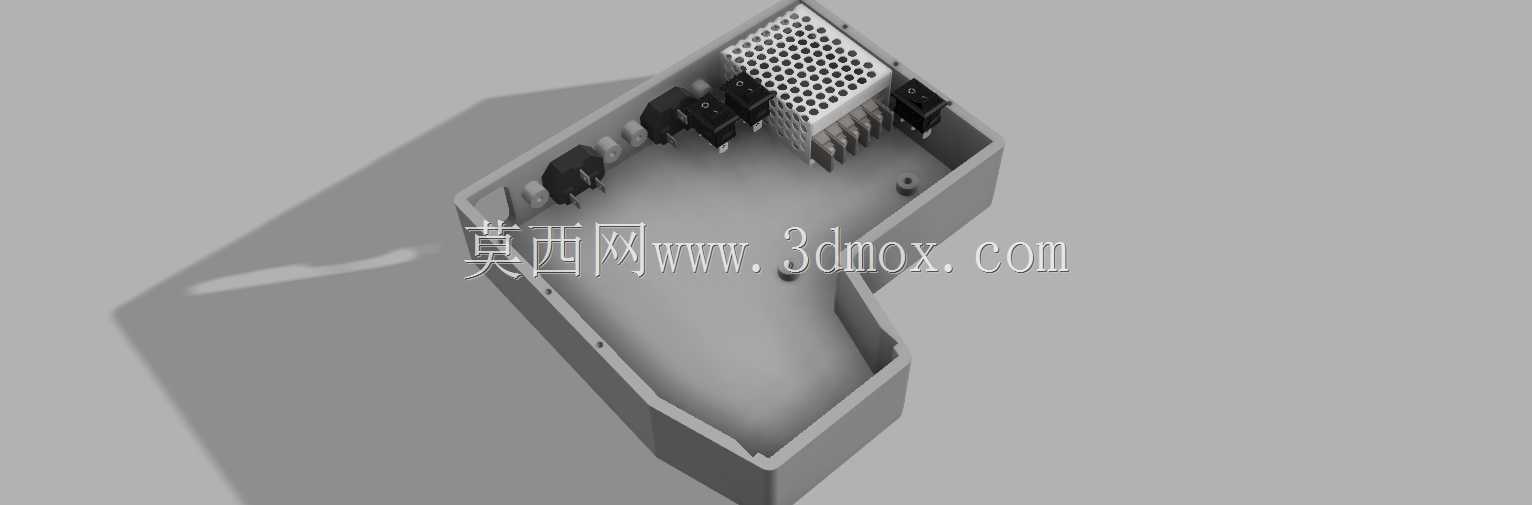

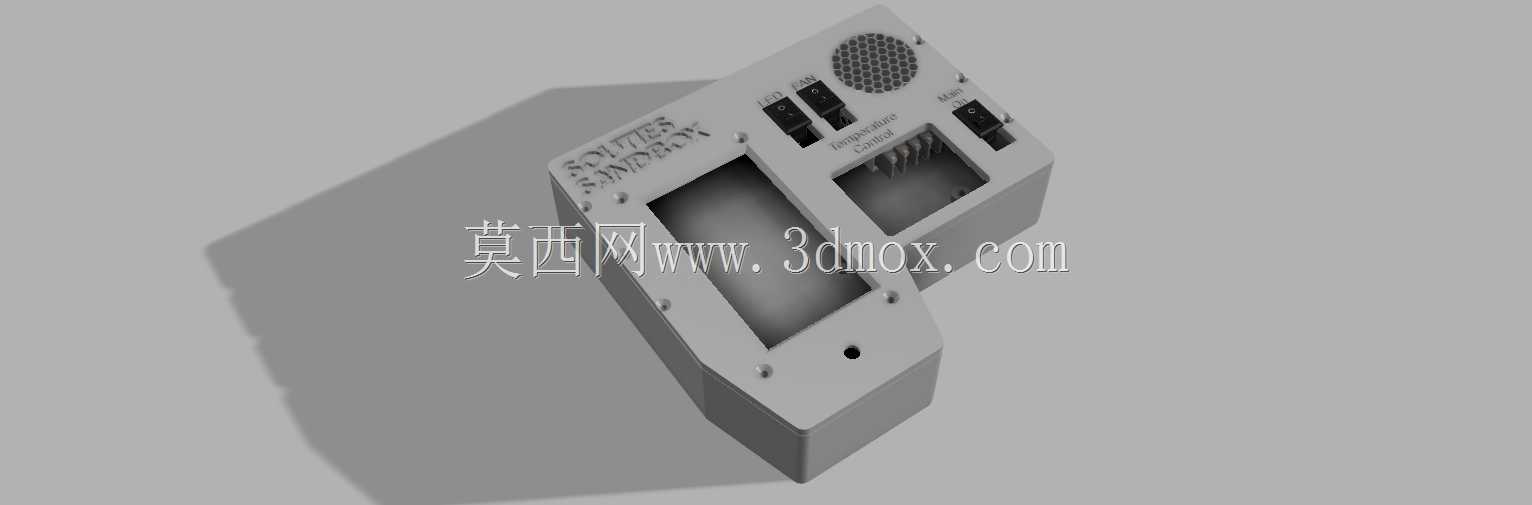

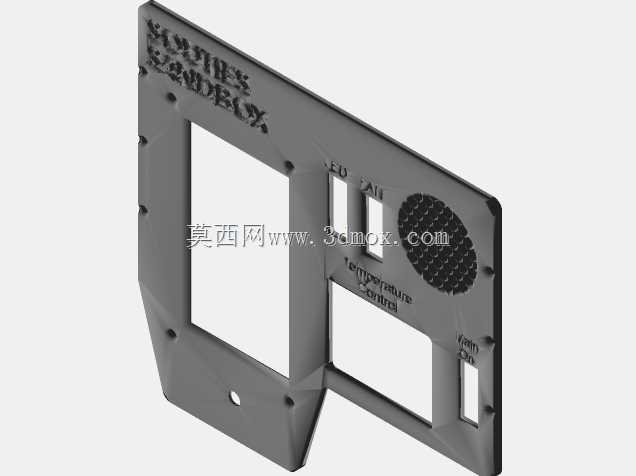

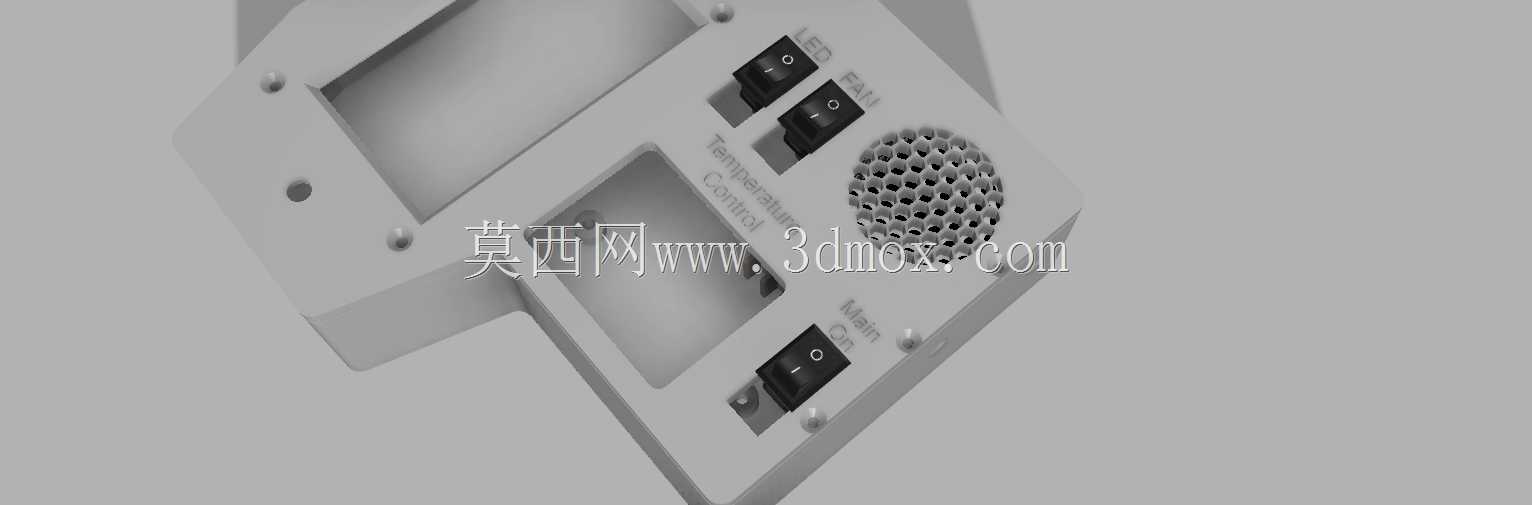

　　箱体内部的容纳边界在建模阶段就按实际元件逐一核对：正面预留Ender3显示屏的嵌入开口，屏幕四周留出卡扣与走线间隙，保证面板装拆时不会挤压排线；面板下方依次布置主电源开关、外壳风扇超越开关、LED照明开关，开关之间的间距按手指操作宽度设定，避免戴劳保手套时误触相邻按键。箱内一侧固定XH-W3001数字温度控制器，温控器的探头引线从箱体预设的穿线孔引出，可延伸到需要监测温度的风道或腔室位置，温控器的供电输出端与加热、冷却回路对应连接，实现温度阈值自动触发。

　　散热设计是这套箱体比较核心的考量：箱体外壳预留风扇安装位，风扇回路单独设置超越开关，当自动温控逻辑不需要强制风冷时，操作人员也可手动开启风扇快速排走箱内电气元件积聚的热量；箱体的接缝处做了错位挡边处理，既避免外部灰尘直接落入箱内堆积在温控器触点上，也不会因为密封过严导致内部热空气无法对流。温度调节作为额外的控制层级被整合进来，相当于在打印机原生控制之外增加了一套独立的温度干预手段，当需要对腔室保温或者元件散热做精细化调整时，不用改动打印机本身的固件与接线，仅通过外置箱体内的温控器就能完成参数设定。

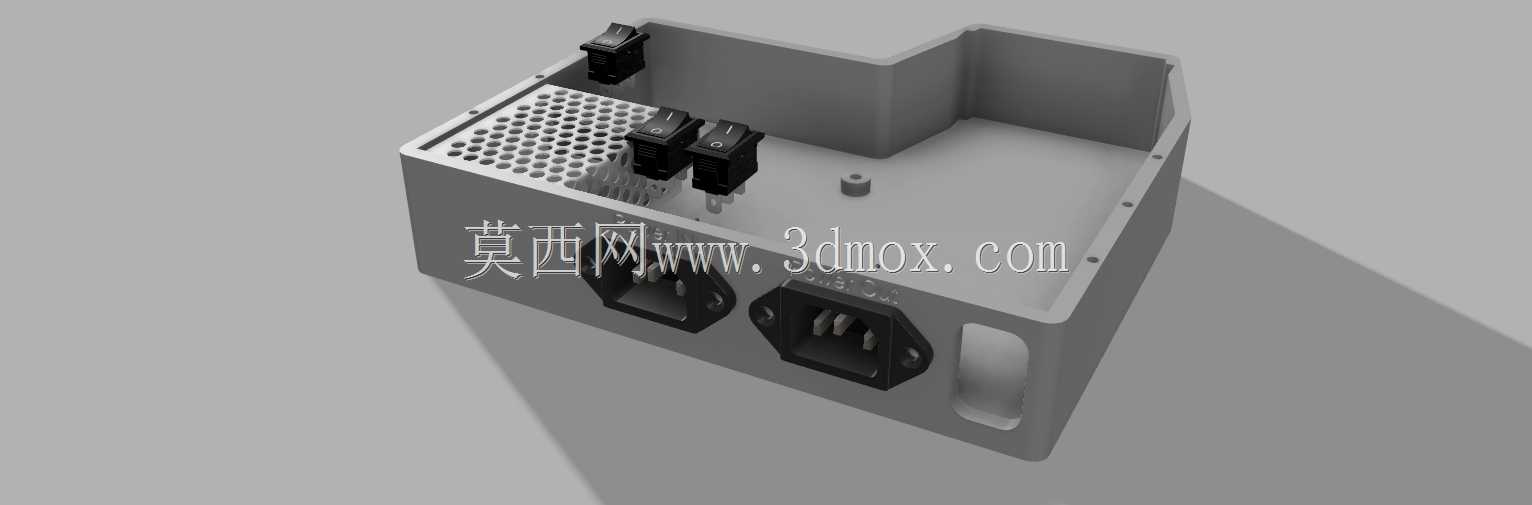

　　安装边界方面，箱体的外形尺寸按桌面摆放与机架侧挂两种场景做了兼容：箱体背部预留挂装孔位，孔距匹配常用铝型材机架的槽位间距，既可以平放在设备旁的工作台面上，也能通过紧固件挂在打印机机架侧面不占用工作台空间；箱体内部的走线槽按强电、弱电分侧排布，电源线与温控探头信号线分开走向，减少信号干扰。箱体上的接插件位置在建模时预留了公母插头的适配空间，装配时可根据实际线材走向选择公头或母头对接，箱体盖板的固定位全部对应内部元件的安装螺柱，盖上盖板后所有开关、屏幕、温控器的操作面都与外表面齐平，没有突出部件，避免日常走动时剐蹭。

　　实际使用场景中，这套外置控制箱尤其适合长时间批量打印的工作室场景：操作人员不需要靠近高温的打印平台，在外部就能完成全部电源通断、温度监控、照明与风扇控制，箱内元件因为独立于打印热源，工作温度更稳定，温控器的触发精度也不会受到机身余热的干扰；箱体的模块化结构也方便后期拓展，后续如果需要增加额外的开关或者温控模块，箱内预留的空余安装位可以直接加装，不用重新制作整个壳体。
