针式老虎钳模具型腔三维结构设计

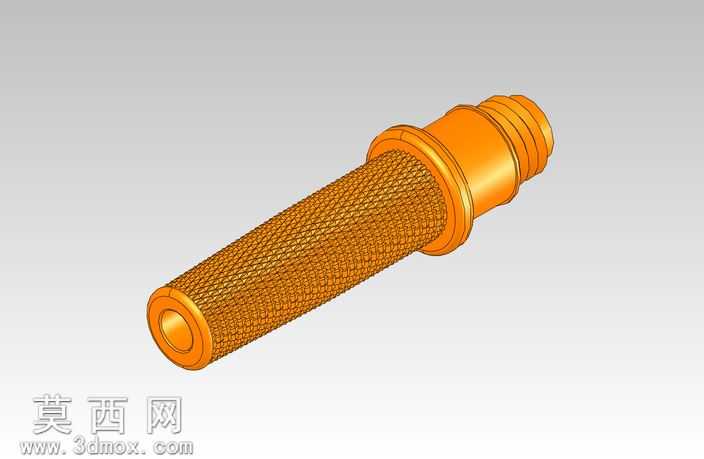

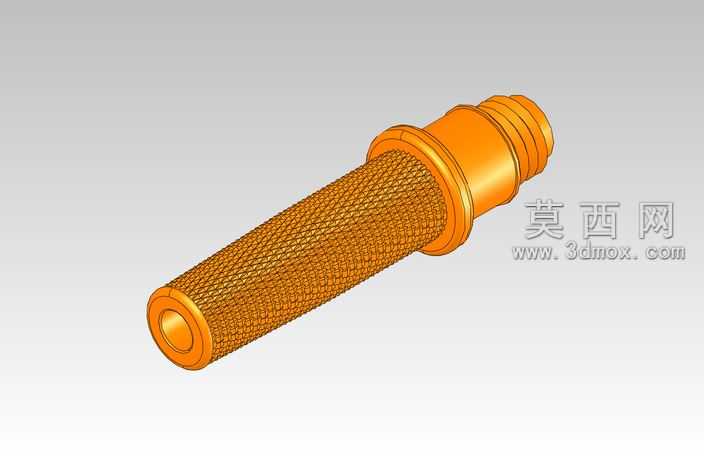

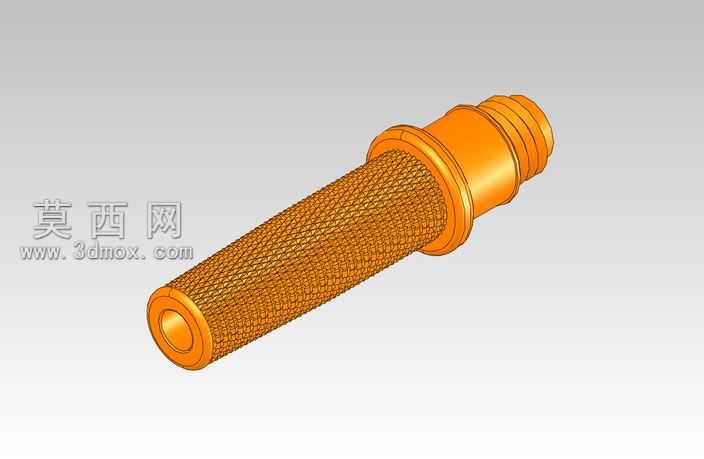

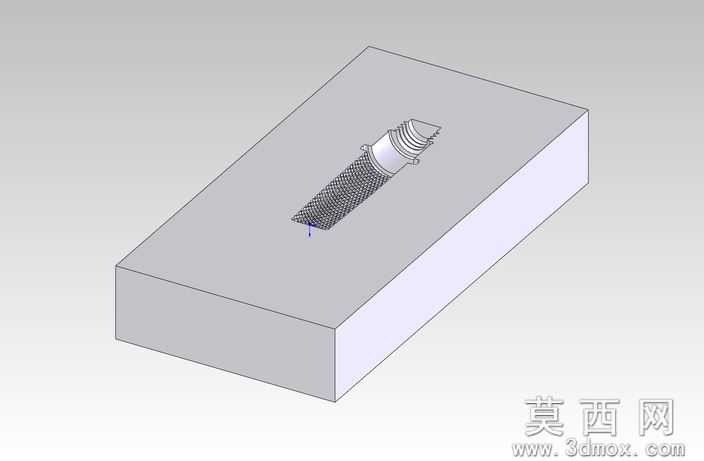

本作品为针式老虎钳对应的模具型腔三维设计模型，整体建模过程围绕实际机加工工艺逻辑展开，在三维建模环境中首先完成了模胚基体的参数化搭建，采用规整的长方体作为型腔载体，保证后续装夹加工的基准统一性。针对老虎钳钳身的针式纹理结构，建模阶段提取了钳体的外观曲面特征，通过曲面偏移、布尔求差的方式在模胚上生成精准的型腔凹槽，凹槽轮廓完全匹配针老虎钳的外形尺寸，其中手柄处的滚花纹理采用阵列特征实现，每一处纹理的间距、深度都严格参照实物参数设定，保证后续注塑或压制成型后零件的防滑握持效果。型腔的端部密封结构做了锐边处理，建模时通过边界混合、倒角特征的组合应用，完成型腔端部的尖角封边结构，避免成型过程中出现飞边、料厚不均的问题。模型搭建过程中同步考虑了EDM电火花加工的工艺需求，预留了电极加工的基准位，针对1/32球头铣刀的高速加工特性，对型腔内部的圆角半径做了适配性调整，所有内R角均不小于刀具半径，避免实际加工过程中出现刀具干涉、过切的问题。材质设定上，模胚部分采用模具钢的金属材质参数，赋予了哑光磨砂的金属质感，型腔内部的成型面做了抛光面的材质区分，直观呈现加工后的表面效果。整体结构设计兼顾了成型精度与加工可行性，型腔的分型面做了平整化处理，无多余的倒扣结构，能够满足后续开模生产的结构需求，虽然该项目最终未进入量产阶段，但完整的建模逻辑、工艺适配的结构设计，能够为同类小型工具的模具型腔设计提供参考，建模过程中所有特征均保留参数化关联，可根据实际钳体的尺寸调整快速修改型腔参数，适配不同规格的针老虎钳成型需求。
