车载DURALED制动警示尾灯结构

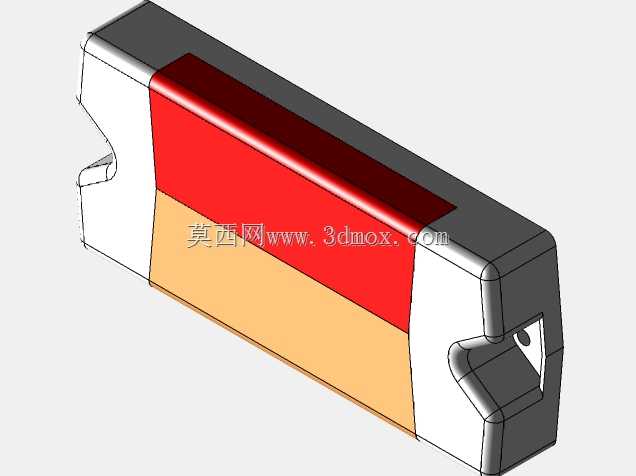

　　这套三维结构围绕车辆后部的制动与示位警示需求展开，灯具主体采用长条状紧凑壳体，端部预留安装孔位与卡扣式配合面，可直接贴合车架、货厢尾门或挂车后梁布置。建模时先从安装边界反推壳体轮廓：灯具总长控制在便于嵌入后保险杠或尾板灯槽的范围内，厚度方向压缩，避免突出车身后部形成磕碰风险；两端的异形缺口并非装饰造型，而是对应支架避让、线束穿入和装配工具操作空间，端部圆孔用于螺栓固定，周边加强筋在薄壳状态下承担拧紧力矩，防止塑料壳体局部凹陷开裂。

　　灯具功能分区在外观上通过三段式透光与遮光结构体现：上部深色区域为遮光或背光壳体，中部红色透光面对应制动警示光区，下部橙黄色透光面承担转向或示廓信号，白色端盖则整合安装座与密封边界。这样的分色不是简单贴图，而是对应内部LED电路板、导光体和隔光筋的布局——红光需要在制动时提供高辨识度尾向信号，橙黄光用于侧向或转向提示，隔光结构可避免相邻光区串色，保证夜间、雨雾环境下信号边界清晰。

　　从实际装车场景看，这类灯具常见于货车、挂车、工程作业车以及改装车辆尾部。车辆制动时，红色区域需要快速达到足够亮度，提醒后车保持距离；示位状态下则以较低功耗显示车辆宽度与轮廓。壳体边角做了圆弧过渡，既降低应力集中，也减少行车中气流扰动造成的啸叫；外侧包覆面与透明罩之间形成连续密封面，后续结构设计中可沿该边界布置密封条或超声焊接筋，以满足泥水冲刷、高压清洗和温差循环下的防护要求。

　　建模过程中，外壳壁厚需要兼顾注塑成型与轻量化。过厚会导致缩水和成型周期延长，过薄则在振动工况下容易断裂，因此在安装柱、卡扣根部和端部受力区设置局部加厚，并让加强筋从固定孔向壳体侧壁延展。灯腔内部要预留PCB板定位柱、导线槽和螺钉柱位置，透镜内表面可设计细纹或扩散结构，使LED点光源转化为均匀面光，避免局部亮斑造成信号识别偏差。

　　安装接口方面，端部支架孔位决定了灯具与车身的相对位置。孔距、孔径和沉台深度需要与常用螺栓、弹垫、橡胶垫匹配；橡胶垫不仅能缓冲车辆行驶中的持续振动，还能补偿钣金或型材表面的平面度误差。线束从端部或背部进入灯腔时，应保留防水接头的插拔空间，不能让导线在壳体转角处形成锐角弯折。若灯具用于金属尾板，周边还要考虑与车身钣金的安全间隙，保证装配后不会因焊接变形、螺栓公差或热胀冷缩而挤压灯罩。

　　结构校核时，关注点集中在三类工况：一是车辆长期振动下安装耳的疲劳强度，二是透明罩与壳体连接处在温差变化中的密封可靠性，三是灯具外伸量与整车通过性的关系。模型将壳体、透光罩、端盖、安装孔和内部限位结构完整表达，便于工程师继续拆解灯板、密封件和紧固件，也可直接用于安装干涉检查、维修空间评估以及小批量样件试制前的结构评审。
