矿用车辆方形LED工作头灯结构

　　这款方形LED工作头灯主要面向井下矿用车辆、露天矿用自卸车、铲运机以及工程作业机械的前部照明需求。井下巷道、夜间采场和粉尘较大的作业区域视线条件差，普通乘用车灯具在抗振、防尘和近距离宽幅照明方面难以满足要求，因此该灯具在结构上采用紧凑方壳加侧向转轴支架的形式，兼顾照射角度调节与车身安装。

　　从实际用途看，灯具正面为大面积透光面，能够在车辆前方形成较宽的近场照明带，适合装载机、矿用卡车在狭窄巷道会车、靠边行驶和对位装卸时识别路面障碍。壳体后部与侧面预留安装支点，侧置圆柱转轴与支架配合，可在装配后调整俯仰角，使光束根据车辆保险杠高度、作业距离和路面坡度进行设定。转轴端部采用紧固件锁止，避免车辆长期振动后角度漂移。

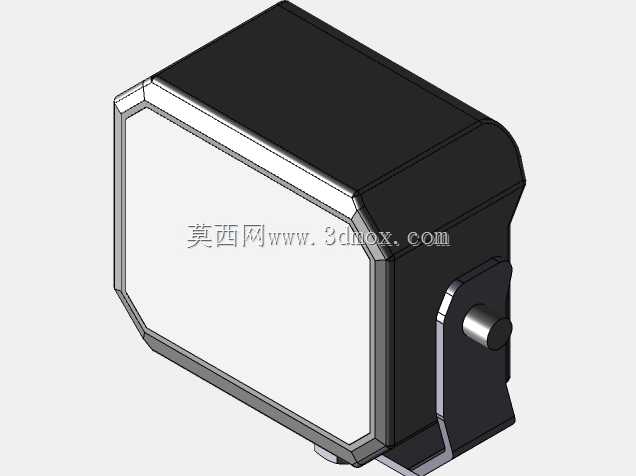

　　外形处理上，灯体并非简单直角盒体。前框围绕透光镜片设置连续包边，边角做斜切过渡，既减少尖角磕碰造成的壳体开裂，也便于密封圈沿周向布置。顶部和后部为黑色壳体区域，承担散热、防护和内部器件容纳功能；侧面支架向外凸出，安装孔位与灯体主壳保持一定距离，给螺栓操作、垫圈压合以及支架焊接或螺栓固定留下空间。建模时需要重点控制前框、镜片、后壳和转轴支架之间的配合边界，尤其是镜片嵌入深度、密封槽宽度以及支架与壳体的连接圆角。

　　结构设计思路围绕防护、散热和维护三方面展开。前部透光件与壳体之间形成封闭腔，可阻挡粉尘、泥水和冲洗水进入；后壳外形留出足够实体厚度，用于承受飞石冲击和车辆清洗时的外力。LED光源工作时产生的热量通过内部基板传递到壳体，外壳面积和背部形体需要为热传导提供路径，因此后壳不宜做成过度薄壁装饰件。侧向支架则把灯体从安装面抬离，既避免保险杠或车架平面直接贴合影响散热，也能在车辆发生轻微碰撞时让支架先承受变形，保护灯体主壳。

　　安装边界方面，该灯适合布置在车辆前保险杠、车顶前端或车架左右两侧。由于侧面带转轴，布置时要在灯体左右两侧预留扳手空间，不能让车架立板紧贴转轴端部。灯体后方应留出线束插接和弯曲半径，前部透光面不能被护栏、铲斗铰接件或车体贴牌遮挡。若多盏灯并排安装，需结合单灯宽度和支架高度确定中心距，防止调整角度时相邻灯具干涉。对于振动强烈的矿用设备，支架根部应设置加强圆角，安装面厚度与螺栓规格也要匹配，不能只按灯体外观重量估算。

　　三维建模过程中，可将模型拆分为前框、透光镜片、主壳体、侧支架、转轴和紧固件等几个子部分。前框重点表达镜片压装结构与周向密封面；主壳体重点表现背部容纳腔、侧壁厚度和支架连接座；转轴部分要保证同轴关系，便于后续工程图中标注安装调节范围。外观面虽然以方正为主，但多处切角和圆角并非造型装饰，而是对应密封、抗冲击和装配工艺。整体结构紧凑，适合作为矿用车辆照明系统选型、车灯结构设计以及车载灯具装配校核的参考。
