可锁角度合金圆规三维结构设计

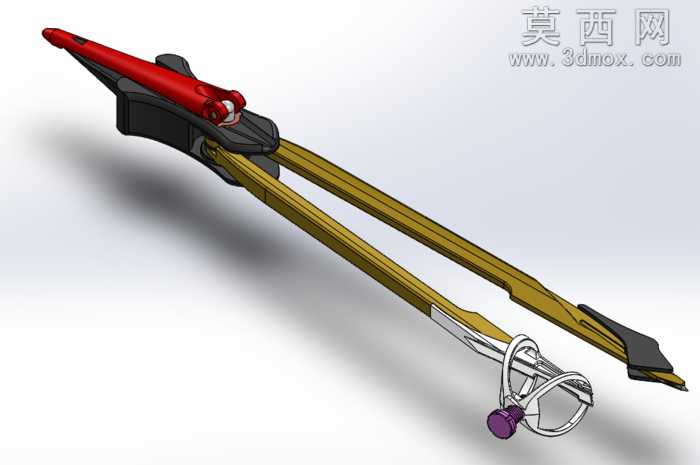

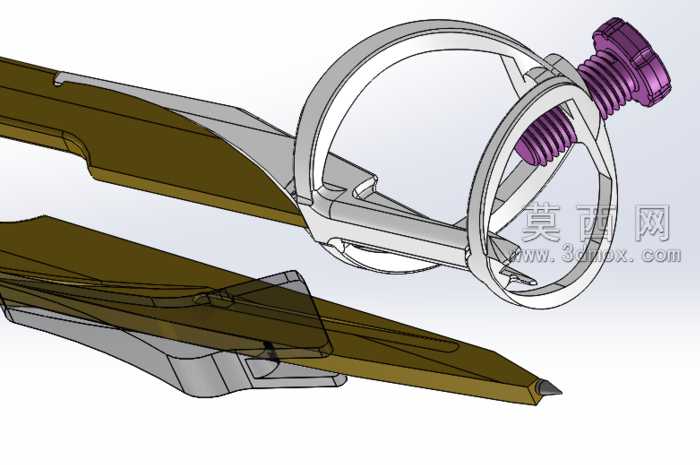

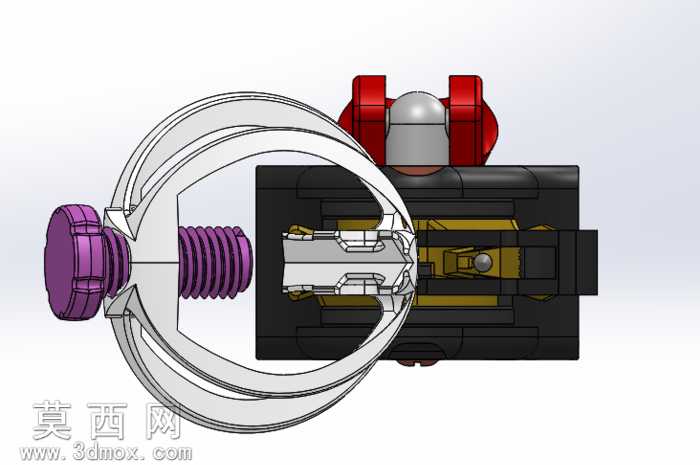

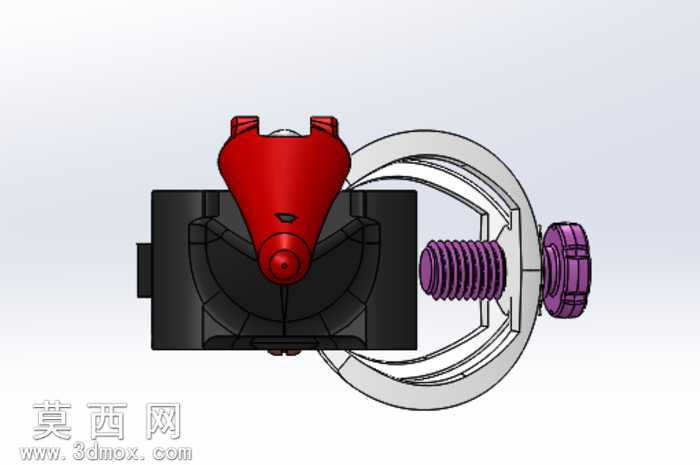

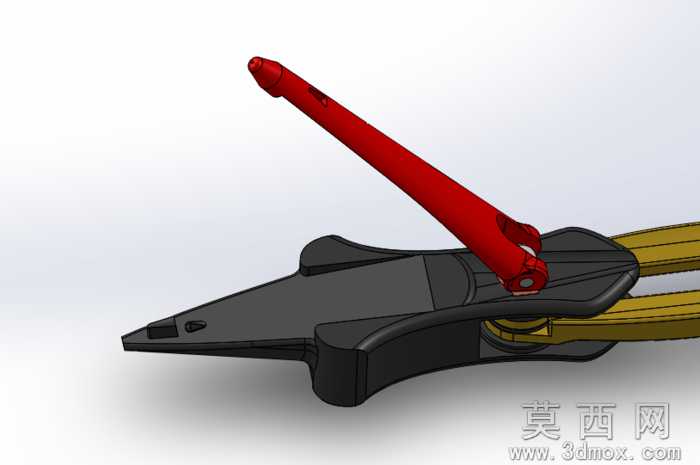

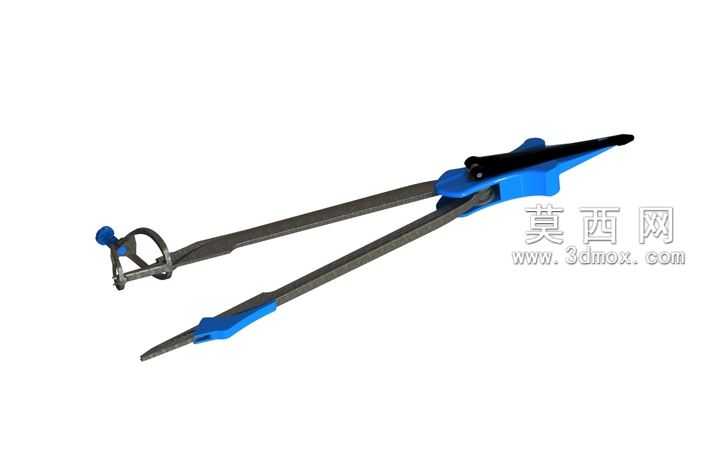

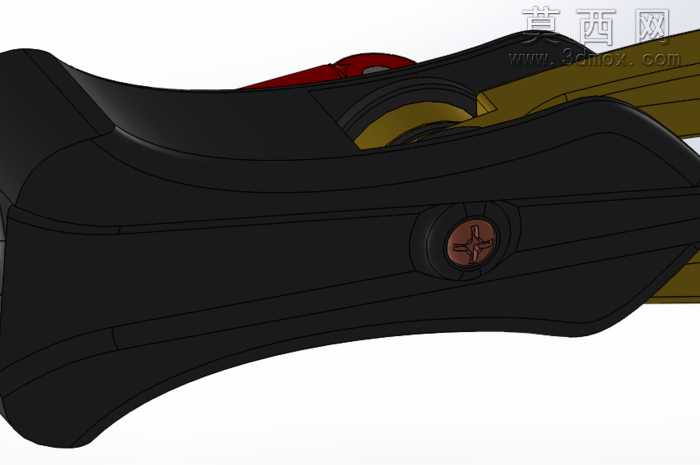

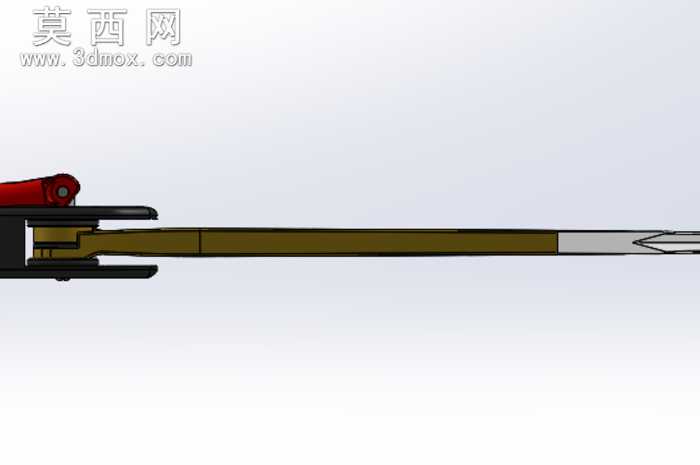

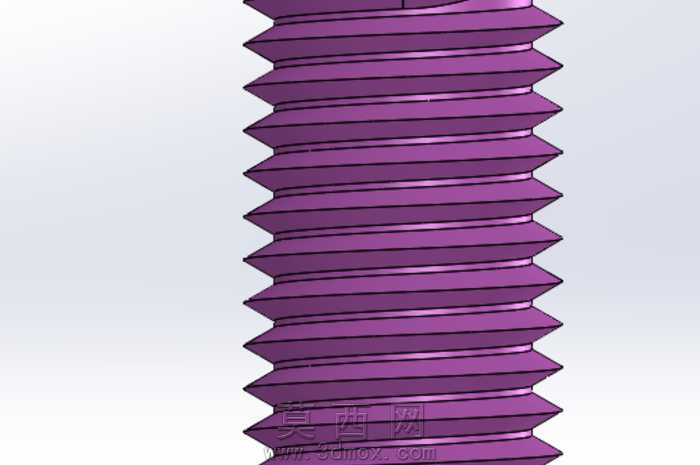

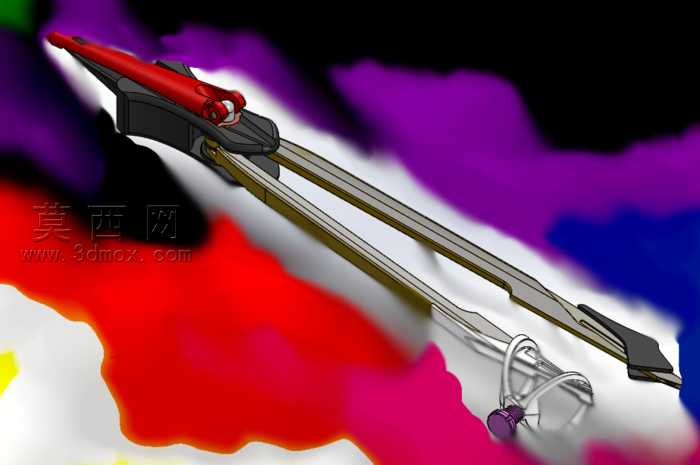

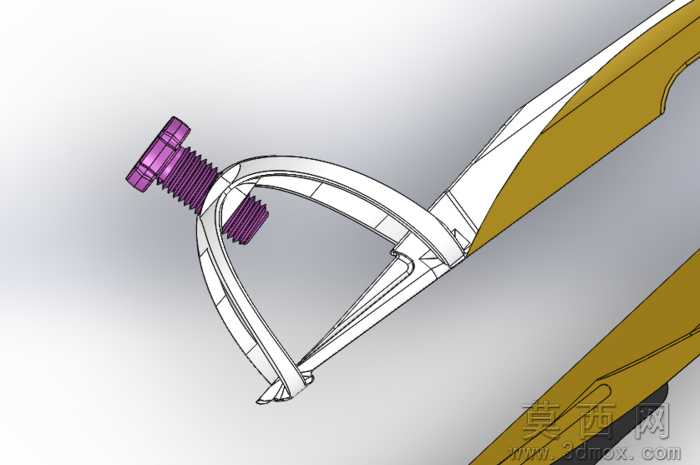

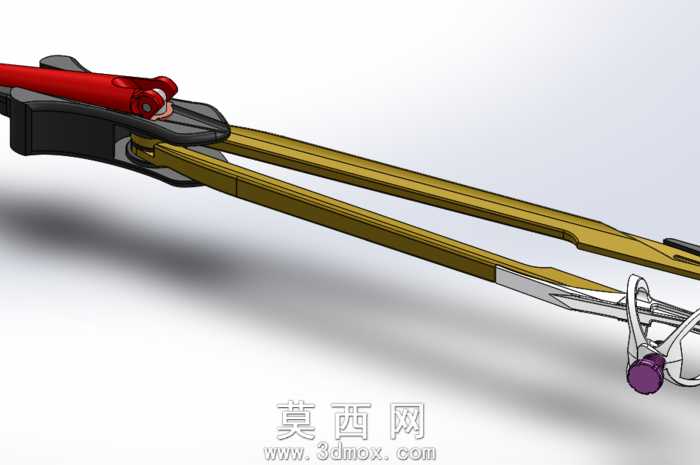

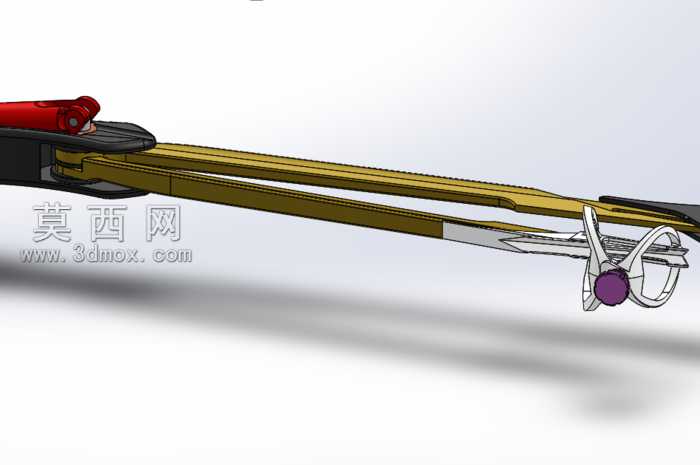

本次建模的合金圆规以实用绘图功能为核心设计导向，在三维建模阶段首先对圆规的整体结构进行拆解规划，将其分为固定转轴座、两支可开合规脚、角度锁定机构、笔尖固定端、定心针端五个核心功能模块，采用自顶向下的建模思路先搭建整体装配骨架，确定各部件的运动行程与配合关系，保证规脚开合角度范围覆盖日常绘图常用的半径区间。建模过程中对各部件的细节进行精细化处理，规脚主体采用合金材质的质感表现，通过对金属哑光纹理的参数调整，还原合金材质耐磨、质感硬朗的物理特性，规脚表面的防滑握持区域做了细微的凹凸纹理建模，既提升渲染时的材质真实感，也符合实际使用中防滑握持的功能需求。顶部的角度锁定机构是本次建模的重点结构，通过对锁紧压片、调节旋钮的配合结构建模，还原该款圆规可固定展开角度的核心功能，建模时严格控制转轴处的配合公差，保证虚拟装配下锁定机构可以实现对规脚开合角度的稳定锁止，避免绘图过程中出现角度偏移影响绘图精度。定心针端与笔尖端的固定结构做了可替换式的结构设计，建模时预留了标准的装夹接口，可适配不同规格的铅笔芯、鸭嘴笔头等绘图配件，提升工具的场景适配性。渲染阶段采用柔和的工作室光源环境，通过多组补光突出合金材质的金属光泽与部件间的结构层次，对蓝色塑料握持件的材质做了半哑光的塑料质感调整，与金属规脚形成明确的材质区分，清晰展现各部件的材质属性与结构边界。整体建模严格遵循实际产品的尺寸比例，各活动部件的运动关系完全还原实物的操作逻辑，既可以作为产品结构展示的三维素材，也可为同类绘图工具的结构优化设计提供参考。
