十毫米木工扁钻切削刀具结构

　　这款十毫米木工扁钻主要面向木材、人造板、胶合板以及轻质复合材料的浅孔与常规通孔加工场景，在家具制造、木模制作、装饰装修、手工木制品加工和实训教学中都比较常见。扁钻的结构并不追求深孔排屑的复杂螺旋槽，而是利用平直切削刃快速切入材料，在薄板、方料和预装构件上完成定位孔、连接件孔、穿杆孔的加工。与普通麻花钻相比，扁钻制造简单、刃磨方便、轴向尺寸紧凑，在短孔加工时切入直接，刀具成本低，适合批量木工工序中频繁更换和维护。

　　从实际使用角度看，刀具下部为切削工作区，上部为圆柱形夹持柄部。柄部需要装入手电钻、台钻或加工中心夹头，夹持长度应保证夹爪能够稳定包覆柄面，避免钻削时出现偏摆。十毫米的名义钻孔直径决定了单次成孔尺寸，设计时切削最外缘应控制在同一回转半径上，否则孔径会扩大并形成椭圆孔。扁钻头部通常包含中心定位尖、两侧主切削刃和外缘导向点。中心尖先接触木材，起到定心作用，防止起钻时滑移；两侧主切削刃承担主要材料去除，外缘点则在孔壁附近修切并限制孔径。

　　建模时需要重点还原头部的几何关系，而不是只做一个简单的拉伸体。中心尖应略高于两侧切削刃，形成先定位后切削的接触顺序；主切削刃从中心向外侧展开，并带有适合木材切削的角度关系。若刃口完全水平且没有合理后角，刀具会在材料表面摩擦挤压，造成发热、毛刺和进给阻力增大；若后角过大，刃口强度又会下降，遇到节疤或密度板时容易崩刃。因此模型中应体现切削面、后刀面和容屑空间之间的过渡，使结构看起来符合真实刀具的加工逻辑。

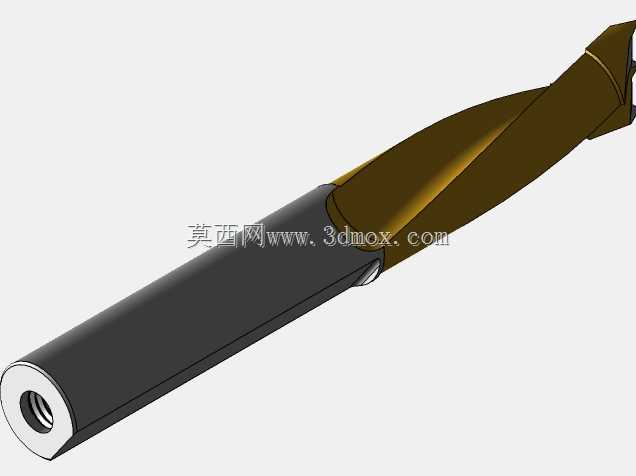

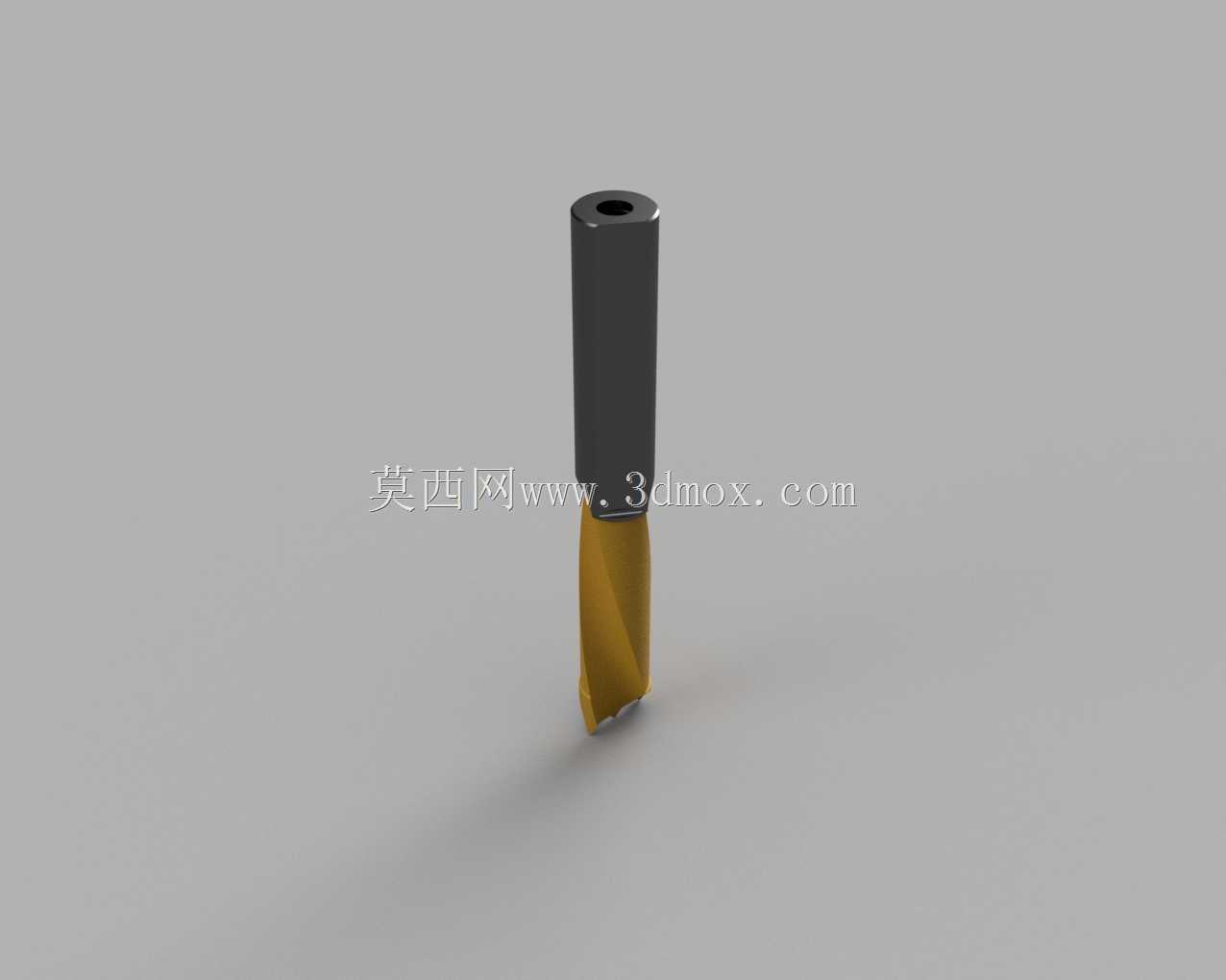

　　外形上，这款扁钻的工作段采用扁平截面，靠近柄部再过渡到圆柄。扁平段宽度对应钻孔直径，厚度则需要兼顾刚性和排屑。过薄会在进给时产生弹性弯曲，使孔轴线倾斜；过厚则会增加刀具与孔底材料的接触面积，排屑不畅，木材纤维也容易堵塞在刀体两侧。黄色涂层区域可以理解为工作段表面处理或视觉标识，用于增强耐磨、减少粘屑并方便识别规格。上部黑色圆柱柄承担扭矩传递，柄径与夹头规格匹配，端面和外圆应保持同轴，旋转时才能减少跳动。

　　安装边界方面，选型时不能只看钻头直径，还要确认被加工材料厚度、夹头夹持范围和设备转速。木工扁钻适合较低到中等转速下稳定进给，转速过高而进给不足时，木材容易烧焦；进给过大则会使薄板崩边或让刀具弯曲。加工通孔时，出口侧应垫废木板或降低进给速度，因为最后一层纤维缺少支撑，最容易产生撕裂。模型用于装配校核时，可将刀具装入电钻夹头后检查伸出长度，确认刀具尖端与工件、夹具、工作台面之间不存在干涉；用于多轴加工或自动化工位时，还应把刀柄夹持深度、安全退刀位置和孔深限制一并纳入运动仿真。

　　从结构设计思路看，扁钻的价值在于用简洁几何实现高效开孔。它没有复杂卷屑槽，木材切屑多呈片状或纤维状，依靠刀体两侧空间和刀具往复进给排出，因此在深孔方面不如麻花钻或支罗钻，但在浅孔、薄板和快速定位加工中更轻便。头部定心尖的长度也要适中：太短不能可靠导向，太长则会在孔底留下额外锥痕，并增加退出时的摩擦。两侧刃口相对于刀具轴线应保持对称，这样径向切削力能够相互平衡，孔位才不容易跑偏。

　　在三维建模过程中，可先建立回转轴线，再绘制扁形工作段轮廓，通过拉伸、切削和倒角形成中心尖与主刃；圆柄与扁身之间需要做平滑过渡，避免应力集中。刃口位置不必做成无限尖锐，可保留微小刃带，既符合真实刀具的制造状态，也有利于渲染和后续工程出图。对于需要3D打印样件或装配演示的场景，应注意薄刃区域的强度，适当放大工艺圆角；而用于数控加工参考时，则应明确直径、柄径、总长、切削段长度和刃部角度等关键尺寸。整体来看，该模型适合用于木工刀具结构展示、钻削工装校核、电动工具附件设计以及五金工具产品数字化建档。
