工业用重型柴油动力引擎结构设计

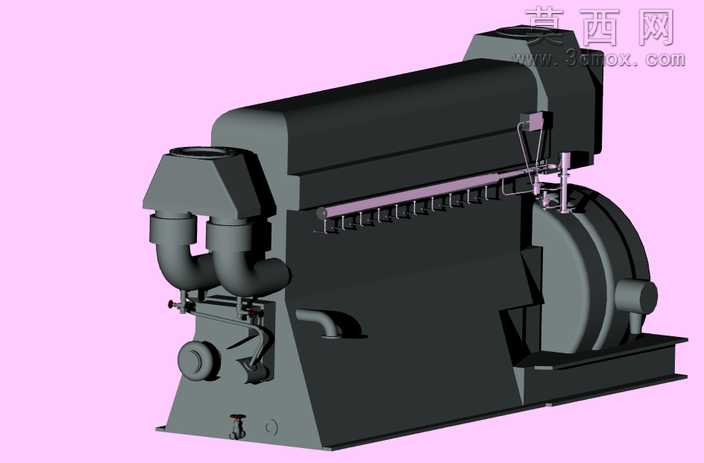

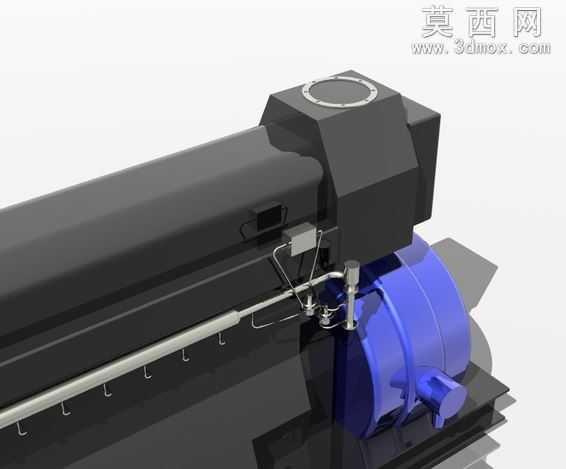

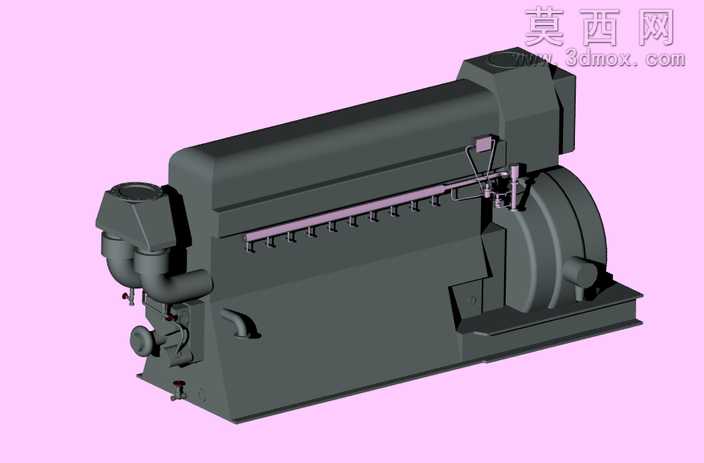

本模型为工业重型动力引擎的三维结构设计成果，建模阶段采用参数化特征建模思路，先对引擎整体进行模块化拆分，将整机划分为机体总成、进排气系统、润滑管路、安装基座、飞轮端组件五大核心模块，逐一完成各模块的特征绘制与装配约束。建模过程中严格还原真实引擎的比例尺寸，对机体表面的加强筋结构、管路接口的法兰定位、侧置辅助部件的安装位都做了精细化处理，所有部件的装配间隙参考实际工业引擎的装配公差设置，保证模型结构逻辑与真实产品一致。材质渲染阶段，针对引擎主体的铸铁材质做了哑光深灰金属质感调试，还原铸铁表面细微的颗粒质感与低反光特性；进气管路部分做了铸钢材质的质感区分，表面带有轻微的氧化哑光效果；密封接口、管路固定件等小部件分别赋予橡胶、镀锌钢材等对应材质，通过材质差异清晰区分不同功能部件。结构设计上，模型完整呈现了直列多缸引擎的布局特征，侧置的进气管路走向符合流体输送逻辑，飞轮端的大尺寸轮体结构做了减重槽的细节刻画，底部安装基座预留了标准的设备固定孔位，机体侧面的各类传感器、管路接口位置都与实际引擎的功能布局匹配。设计过程中兼顾了模型的展示性与结构合理性，既保证外观视觉上还原工业引擎的厚重质感，也通过内部装配逻辑的梳理，让模型能够清晰展现重型引擎的整体构造与部件连接关系，可用于工业动力设备的结构展示、原理教学以及相关配套设备的设计参考。
