多孔法兰式传动连接轮毂结构

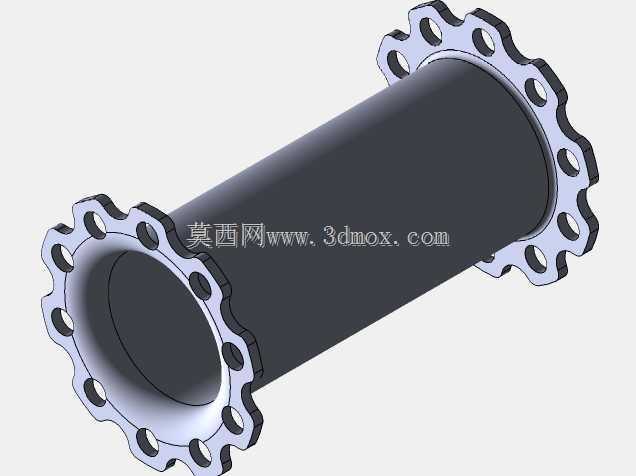

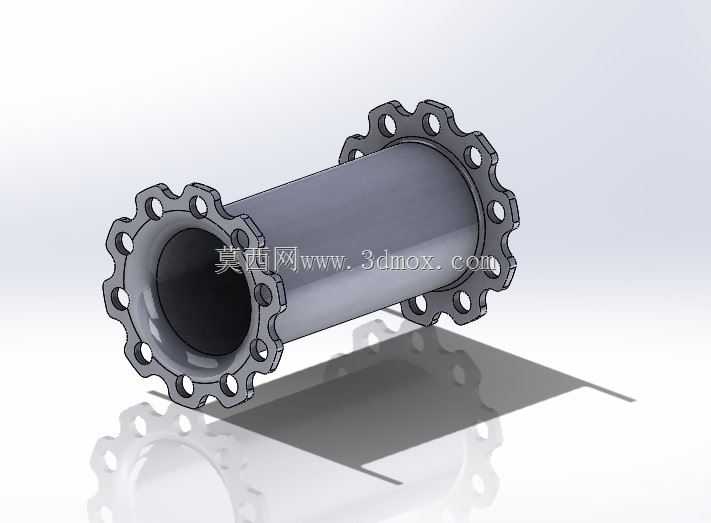

　　该轮毂属于回转类传动连接构件，整体采用中空套筒加两端多孔法兰的组合构型，在建模阶段优先围绕同轴度、端面贴合精度与螺栓孔分布一致性展开结构处理。中间筒体为等壁厚空心轴段，内孔用于穿装转轴或配合轴套，外圆承担径向支撑与扭矩传递路径；两端法兰沿圆周均匀布置多组安装孔，孔位围绕筒体轴线呈环形阵列，法兰外缘加工成花瓣状轮廓，相邻孔位之间保留圆弧过渡筋边，既削减了法兰盘外缘的冗余材料，也避免尖角处应力集中。

　　从实际装配边界看，筒体长度决定两侧被连接件的轴向间距，两端法兰端面需要保持平行且与内孔轴线垂直，建模时将法兰贴合面设为基准面，所有螺栓孔的轴线均平行于筒体中心轴，保证紧固件穿装后受力方向一致。内孔直径与配合轴径形成过渡或间隙配合，法兰孔分布圆直径、孔径与数量直接决定可适配的螺栓规格及连接承载能力；花瓣形外轮廓的最大回转半径小于螺栓孔分布圆外侧的包络范围，安装时不会与相邻部件发生径向干涉。

　　这类构件常见于轮组传动、输送辊筒、轻量化行走机构以及设备旋转支撑部位，工作时转轴扭矩经由键连接或涨紧配合传入筒体，再通过两端法兰的螺栓组传递到外侧轮盘、链轮或连接支架，实现旋转运动与动力的接续传递。中空结构在保证抗弯、抗扭截面模量的前提下降低了自身重量，适合对转动惯量有要求的往复旋转工况；两端多孔法兰提供了较多紧固点位，单颗螺栓承受的剪切载荷被分散，连接刚性与抗松动能力相比少孔法兰更稳定。

　　设计过程中先绘制中心轴线，以旋转特征生成筒体与法兰的基础实体，再在单侧法兰端面上绘制单个安装孔并执行圆周阵列，保证孔间夹角完全均等；花瓣外缘通过阵列圆弧轮廓并修剪实体得到，两侧法兰特征采用镜像方式生成，确保两端孔位相位对齐。过渡位置添加铸造或机加工所需的圆角，筒体内壁与法兰端面交接处保留退刀空间，兼顾后续车削、钻孔工艺的可加工性。结构校核重点关注法兰孔边到筒体外壁的壁厚、花瓣筋条最窄处宽度，以及螺栓预紧后法兰面的受压变形，避免局部壁厚过薄导致紧固时法兰翘曲。

　　三维装配验证时，将轮毂套入对应轴段，依次导入螺栓、垫圈与外侧连接件，检查法兰贴合面是否完全接触、螺栓长度是否超出螺母锁紧范围，同时转动构件确认外轮廓在整机包络内无磕碰。该结构把轴套的定心作用与法兰的大扭矩连接特性整合为一体，零件数量少、装拆路径清晰，在需要频繁维护更换轮体的设备中，可直接松开法兰螺栓分离外侧部件，无需整体拆卸转轴，能够有效缩短检修停机时间。
