阶梯宝塔式软管快插直通接头

　　这款阶梯式软管插接接头在流体输送管路里属于十分常见的终端转接件，日常在车间气动回路、小型水循环系统、化工试剂输送支线、实验台管路布设以及农用喷灌支管改造场景中都能见到它的身影。它一端采用大直径内螺纹腔体对接硬质管路或者外螺纹阀口，另一端做成多级变径的宝塔插接段，用来套接不同内径的橡胶软管、PVC透明软管或者编织增强气管，不需要额外加工定制过渡接头，单一件就能适配两到三种常用软管口径，在临时改线、小批量设备装配时能大幅减少备件种类。

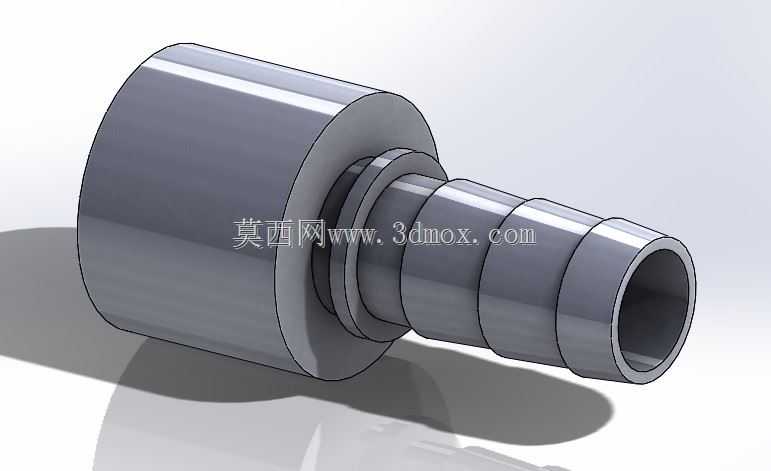

　　从结构设计逻辑来看，接头整体采用回转体对称构型，所有特征同轴度要求较高，建模时以中心轴线为旋转基准，先绘制半剖面轮廓再回转生成主体，能保证各段圆柱面的同心偏差控制在合理范围内。大端的内螺纹孔深度预留了足够的啮合长度，对接外螺纹管件时可以保证至少五到六牙螺纹咬合，承压状态下不会出现脱扣、渗漏问题；大端外侧做了加厚圆柱壁，螺纹攻丝后剩余壁厚仍能满足常规1.6MPa以内工作压力的强度要求，外壁没有额外加工六角拧动面，装配时可以用管钳夹持大端外圆完成拧紧，也可以根据实际安装空间在外侧追加扁位或者六角结构适配开口扳手。

　　中间位置设计了一圈凸起的限位轴肩，这处结构有两个实际作用：一是软管套入宝塔段之后，喉箍锁紧时可以抵在轴肩端面，避免软管受管路拉扯时从插接段滑脱；二是在接头拧入对接阀件时，轴肩端面可以预留放置密封垫片的空间，端面加工粗糙度控制在Ra3.2以下，配合丁腈橡胶或者四氟垫片就能实现端面静密封，不需要在螺纹处缠绕过多生料带，也能避免密封碎屑掉入管路造成下游喷嘴、过滤器堵塞。

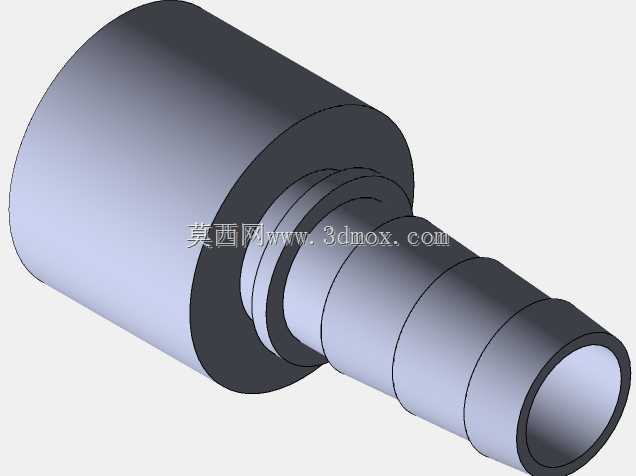

　　宝塔插接段做了三级阶梯变径，每一级台阶都带有微小的倒锥角度，从靠近轴肩的大直径段往端头方向逐级缩小：套入大内径软管时，软管可以推到最靠后的大直径台阶，台阶外圆比软管标称内径大0.5到1毫米，橡胶材质的软管被撑开后抱紧在接头外圆，再配合喉箍锁紧就能实现可靠密封；如果使用更小内径的软管，不需要更换接头，直接将软管套到前端对应直径的台阶即可，端头处做了小圆角倒角，软管套入时不会被锐边割伤内壁，长期承压工作也不会从切口位置出现开裂漏气。插接段最末端保留了通孔，内孔全程做等通径设计，没有突兀的缩口结构，流体经过时局部阻力损失很小，输送带微小颗粒的流体时也不容易在接头内部积料堵塞。

　　安装边界方面，这类接头的轴向总长度通常控制在五十到七十毫米区间，大端外圆直径根据对接螺纹规格不同，一般在三十到四十毫米范围，安装时只需要在对接阀件外侧预留出不小于接头总长度的直线操作空间，套接软管之后软管弯曲半径不能小于软管外径的五倍，避免接头根部长期受弯折应力出现开裂。建模过程中所有回转面的过渡位置都做了R0.5到R2的圆角处理，没有尖锐的应力集中棱边，不管是后续做数控车削加工还是采用棒料直接车制成型，刀具走刀路径都十分顺畅，不需要额外安排铣削工序，加工成本很低。在管路排布时，这类接头大多用在管路终端需要频繁拆装、经常更换软管规格的工位，相比固定式硬管接头，它的容错性更强，现场装配时即使软管口径存在小幅公差偏差，多级宝塔结构也能实现可靠抱紧，不会出现普通直插接头容易松脱泄漏的问题。
