阶梯式同轴旋转传动轴结构件

　　该零件为典型阶梯式同轴回转传动轴类结构件，整体沿单一中心轴线对称布置，所有外轮廓均由不同直径的圆柱段、锥面过渡段以及环形轴肩组合而成，没有侧向开孔、偏心凸台或复杂曲面特征，属于机械传动系统中承担旋转运动与扭矩传递的基础构件。从实际设备布局来看，这类轴件常出现在小型减速装置、通讯设备调谐机构、精密进给单元以及实验台旋转工位中，两端较细的轴颈用于装入轴承或衬套，中间直径变化形成的轴肩则为齿轮、带轮、套筒或定位环提供轴向限位面，避免装配件在运转过程中发生窜动。

　　建模时优先采用回转体思路处理：先在过轴线的草图平面内绘制半剖面轮廓，将各段轴径、轴段长度、锥度斜角和圆角位置一次性约束完整，再通过旋转特征生成主体，这种方式比逐段叠加圆柱更能保证各轴段的同轴度，也便于后期修改某一级轴径时联动更新过渡面。轴肩处需要特别注意截面突变位置，若直接保留尖角，热处理和受力时容易出现应力集中，因此在台阶根部应设置合理的退刀槽或过渡圆角；圆角半径不能过大，否则会影响相邻零件端面贴靠，也不能过小，否则起不到降低应力集中的作用。

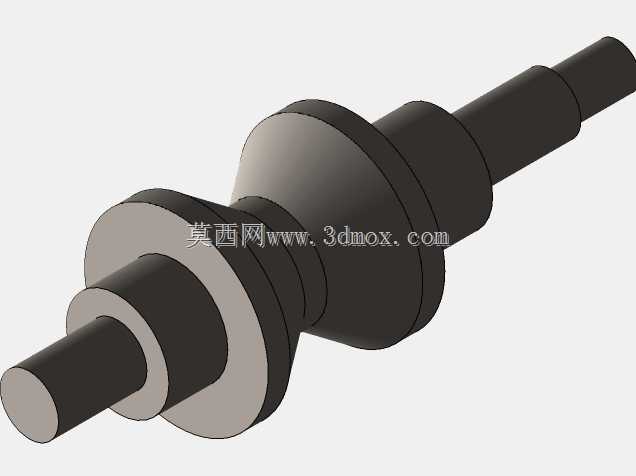

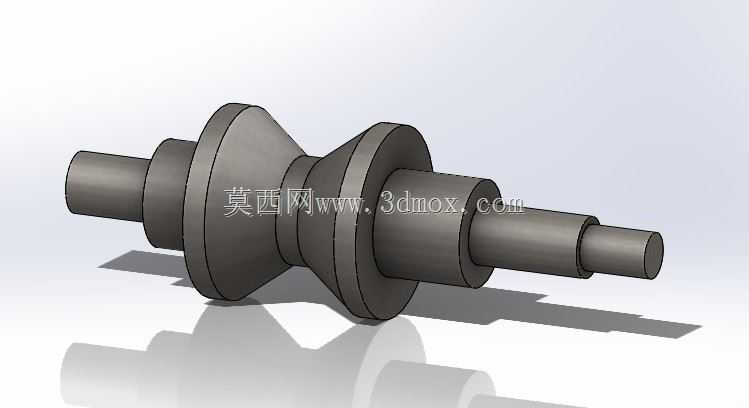

　　从外形边界看，零件左端为短圆柱轴头，随后依次经过小直径轴段、加宽轴环和锥形过渡区；中部存在两组直径较大的盘状轴肩，形成类似双支承定位的轮廓；右端则由多级递减的圆柱轴段组成，末端轴头直径最小，适合安装联轴器、手轮或小型传动轮。整个零件的最大径向尺寸集中在中部盘肩位置，安装时必须以此处作为空间校核的包络边界，确认其与箱体内壁、支座护罩以及周边管路之间保留足够间隙，避免旋转时发生擦碰。两端轴颈的同轴度、各轴肩端面相对于轴线的垂直度，是加工和检验中需要重点控制的项目；若轴颈偏摆过大，装入轴承后会引起噪声、发热和密封件早期磨损。

　　在装配关系上，细轴段通常对应轴承位或密封位，表面需要较高的尺寸一致性和较低的粗糙度；较粗轴段可作为传动件安装区，通过键连接、过盈配合或紧定螺钉实现周向固定。锥形过渡段不仅改变径向尺寸，也能在装配时起到引导作用，使套装零件沿锥面顺利推入预定位置。盘状轴肩的两个侧面可分别承受相反方向的轴向力，适合在双向受限的传动链路中使用。若用于轻载通讯调谐机构，轴上可固定电位器齿轮或同步带轮，将手动或电机输入转化为平稳转动；若用于通用实验装置，则可在中部安装滚轮、凸轮或连接盘，完成牵引、压紧或角度调节动作。

　　结构设计阶段还需结合安装顺序判断轴肩高度：用于轴承定位的轴肩，其外径不能超过轴承内圈允许接触高度，否则后续拆卸工具无法受力；用于齿轮定位的轴肩，则要保证端面接触面积足够，避免局部压伤。轴端可根据需要增加中心孔，既方便车床和磨床加工时顶持，也能在检测径向圆跳动时提供统一基准。由于整体为实心回转结构，零件在常规转速下刚性较好，抗弯截面随中部直径增大而明显提高；右端逐级变细虽然有利于布置多个零件，但悬臂长度不宜过大，否则末端受载后会产生较大挠度。实际选型或改型时，应围绕支承跨距、传动件安装宽度、轴承型号和密封位置重新核算各段长度，使轴肩、配合面和避让空间形成清晰的装配逻辑，而不是单纯追求外形阶梯变化。
