六角底座中空环形锁紧连接构件

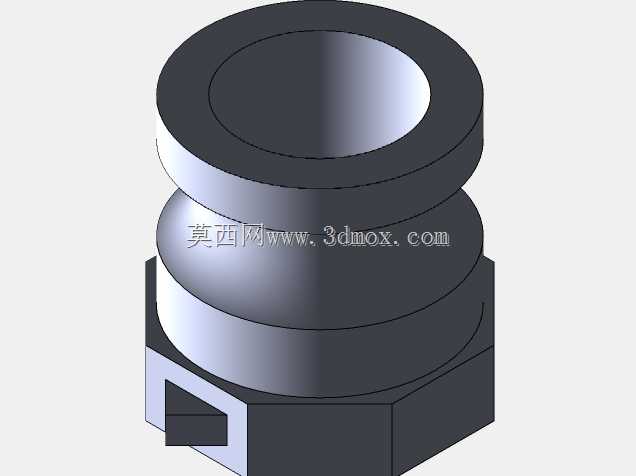

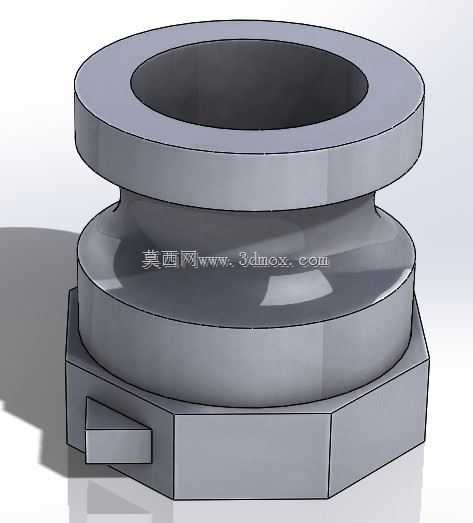

　　在通讯设备内部走线固定、小型机柜面板穿线防护以及桌面终端线缆收纳的场景里，这类带六角基座的中空环形构件承担着线缆束紧、端口定位和密封缓冲的作用。日常装配时，工人可以直接用开口扳手卡住底部的六角棱面，把构件旋入面板预设的内螺纹孔，不需要额外加工扁位或者焊接防转凸耳，在批量布线的工位上能大幅减少拧装打滑的问题。构件上部是带平整端面的环形法兰盘，法兰下端延伸出一圈内凹的弧形环槽，这个环槽并不是装饰结构：当橡胶密封圈或者尼龙锁紧卡圈套在槽内时，弧形曲面可以让圈体受挤压时均匀变形，不会出现局部剪切开裂，穿入的线缆外皮被柔性圈体贴紧后，既能阻挡粉尘从面板开孔处进入设备腔体，也能避免线缆被金属锐边割破绝缘层。底部六角台的侧面向外伸出一个小凸块，

　　这个凸块对应安装面板上的限位缺口，构件旋紧到位后凸块卡入缺口，即便设备长期受运输振动影响，连接件也不会跟着线缆拖拽发生回转松脱。中空的贯通内孔走线路径没有台阶突变，线缆从下端六角台中心穿入、从上端法兰面穿出时，拉扯过程中不会被内孔棱边卡滞，多根细信号线同时穿设时也能减少线芯弯折应力。从建模逻辑来看，先绘制底部六角棱柱的草图，拉伸出台阶基座，在基座侧面对应位置拉伸切除出小限位凸块的轮廓，再向上构建中间的鼓形过渡段，用旋转凸台生成内凹的环槽曲面，最后在上端叠加等厚度的环形法兰，整体回转特征占比很高，仅六角面和侧凸块需要额外做拉伸特征，特征树简洁，后续修改内孔直径或者法兰外径时，只需要调整旋转草图的驱动尺寸，

　　关联的密封圈槽尺寸也能同步更新。安装边界上，底部六角台的对边尺寸要和面板开孔周边的扳手空间匹配，一般在六角棱面外侧预留至少三毫米的扳手活动间隙，上端法兰的外径要大于面板安装孔直径，压紧后法兰端面完全覆盖开孔边缘，避免出现装配缝隙。这类构件在通讯基站的射频模块穿线口、工业手持终端的数据线引出处、工控柜的传感器走线位都很常见，相比普通光滑圆柱的穿线接头，六角基座可以承受更大的锁紧扭矩，装配时不用借助工装夹持圆柱面，不会在构件外表面留下夹痕。中间的内凹环槽还可以根据使用场景选配不同硬度的弹性圈：户外机柜场景选用耐老化的橡胶圈，实现IP65级别的防尘防水；室内通讯设备场景选用尼龙卡圈，把线缆位置牢牢固定，

　　防止设备搬运时线缆来回晃动拉扯内部接线端子。上端法兰的平整端面可以贴合平垫片，当构件需要和薄金属面板连接时，平垫片分散压紧力，避免薄面板被压出局部凹陷。整个构件的壁厚从法兰到六角基座均匀过渡，没有出现壁厚突变的位置，注塑加工时熔体在型腔内流动顺畅，冷却收缩速率一致，不会在六角棱角处产生缩痕，要是采用金属机加工制作，回转部分可以一次车削成型，最后铣出六角面和侧限位凸块，装夹次数少，加工精度容易保证。内孔的两端都做了微小的倒角，线缆穿装时不会被端口锐边刮伤，现场布线作业时工人不用额外打磨孔口，装配效率更高。
