工业计量撬装管路集成装置三维设计

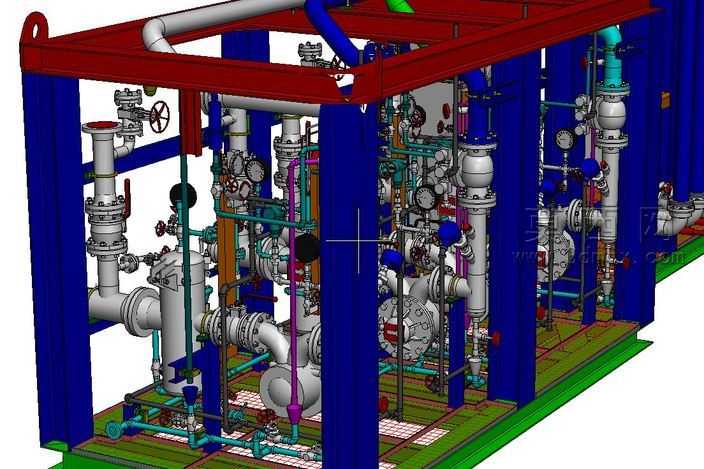

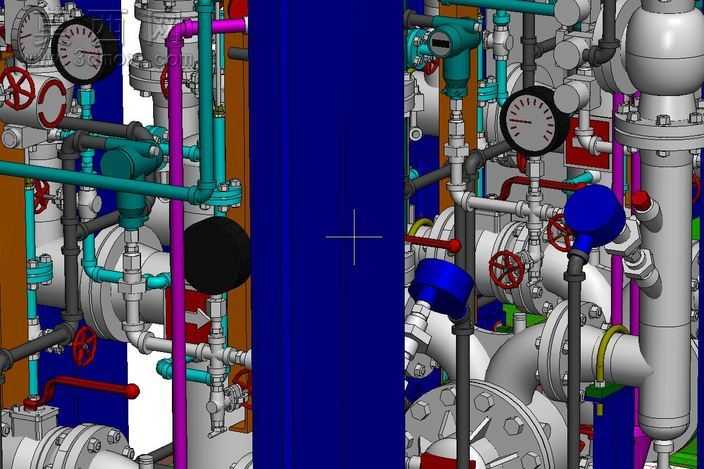

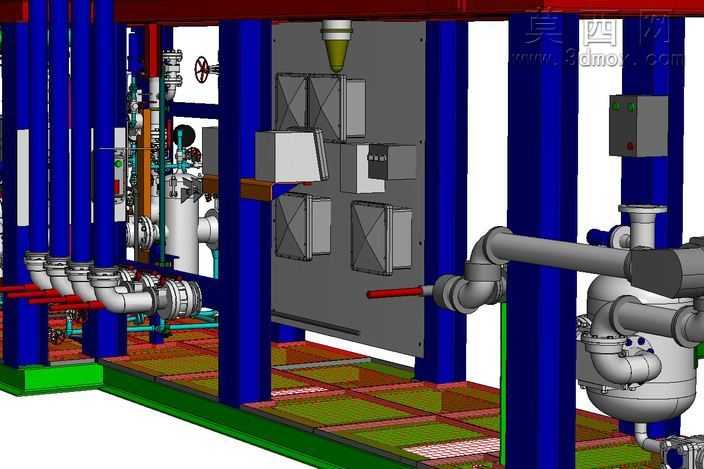

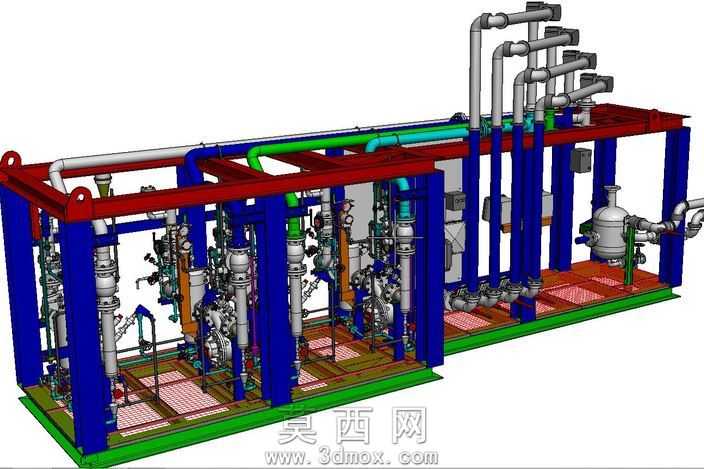

本作品为工业计量撬装管路集成装置的三维建模成果，采用MICROSATION V8软件完成全参数化建模设计，完整还原了撬装计量单元的真实结构与装配逻辑。建模过程中首先搭建撬装主体承载框架，以深蓝色立式结构作为核心支撑基体，后续所有管路、阀件、仪表均基于该基体完成空间定位与装配约束，保证整体结构的安装精度与空间合理性。管路系统采用多材质分色建模逻辑，不同功能的输送管路分别使用青绿色、紫色、银灰色、黑色等差异化材质区分，清晰呈现介质流向与管路功能分区，所有管道的弯折弧度、连接法兰、密封垫圈均按照工业施工标准建模，还原真实管路的焊接、法兰连接细节。阀件部分完整复刻了工业常用的手动球阀、截止阀结构，红色手轮、阀体铸造纹理、阀杆密封结构均做了精细化建模，可清晰展示阀门的操作结构与安装位置。压力测量仪表采用写实建模方式，表盘刻度、指针、表壳密封结构、引压管路均逐一还原，直观呈现计量撬的压力监测点位布局。装置上还配置了多台蓝色外壳的变送类仪表，建模时还原了仪表的接线端口、安装支架结构，体现撬装设备的自动化监测功能。整体装配严格遵循工业撬装设备的紧凑化设计思路，在有限的撬装空间内合理排布管路与元器件，既保证各部件的操作维护空间，又最大化压缩整体占地面积，符合油气、化工领域计量撬的实际设计规范。材质渲染上，金属管路采用哑光不锈钢材质，阀件采用铸钢哑光材质，密封件采用橡胶材质，支撑结构采用工业烤漆材质，不同材质的粗糙度、反光度均做了差异化调整，渲染效果贴近真实工业设备的视觉质感，可直接用于方案展示、施工交底、运维培训等场景。
