二战德军Sd.Kfz.250半履带装甲车双轮行走轮组

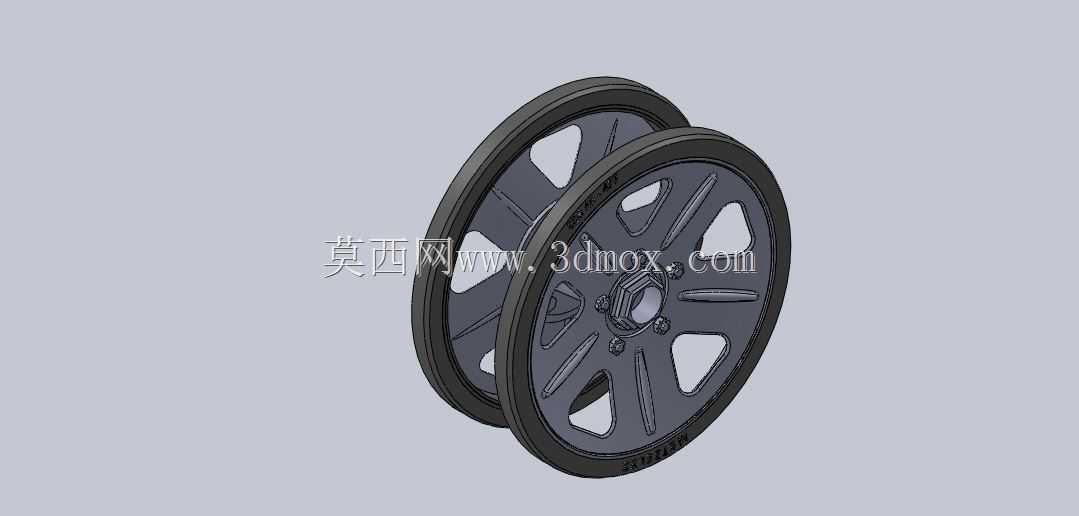

　　这套轮组对应半履带装甲输送车履带段前端的成对负重轮结构，属于轻型装甲车辆行走系统里直接接触履带板、承担整车垂向载荷的关键部件。轮体采用双轮并列布置，两片轮盘之间预留履带导向齿穿行的间隙，轮缘外侧包覆实心橡胶胎面，在履带导轨内滚动时既可以缓冲钢制履带板啮合带来的冲击，也能避免金属轮缘直接碾磨履带销孔造成异常磨损。

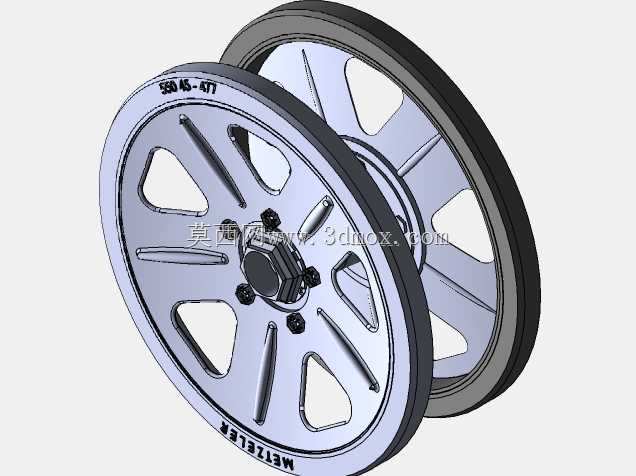

　　从现场维修和装配的角度看，这类轮组的安装边界集中在轮毂中心区域：轮盘中心加工有六边形定位孔，配合车轴端部的六方轴段实现周向防转，不需要额外加工平键槽，在战地抢修时松开轴向固定件即可整体抽出轮组，更换效率远高于键连接结构。六方孔周围均布六颗螺栓孔，用于轮盘与轮毂法兰的轴向紧固，螺栓孔位置做了沉台处理，紧固后螺栓头部不高出轮盘内侧平面，避免轮组转动时与履带导向齿发生剐蹭。

　　轮盘本体采用冲压辐板式结构，而非整体实心铸钢件：辐板上开出五组异形减重孔，孔边缘沿周向冲压出凸起加强筋，在保证轮盘径向承载能力的前提下，把单个轮组的重量控制在维修人员单人可搬运的范围内——半履带车前线抢修时往往没有起重设备，轮组重量必须适配人工拆装的作业条件。减重孔同时承担散热作用：车辆长时间在碎石路面机动时，履带与轮缘摩擦产生的热量可以通过辐板开孔快速流通散出，避免橡胶胎面因持续高温出现脱层。

　　轮缘的橡胶包覆层厚度经过匹配设计：胎面宽度略大于履带板的导轨接触宽度，车辆在倾斜路面行驶、履带发生横向窜动时，胎面仍能完全覆盖导轨接触面，不会出现轮盘金属边缘啃噬导轨的情况。双轮并列的间距严格对应履带中部导向齿的宽度，间隙过小会夹住导向齿导致转动卡滞，间隙过大则轮组无法约束履带横向位移，高速机动时容易出现履带脱齿。

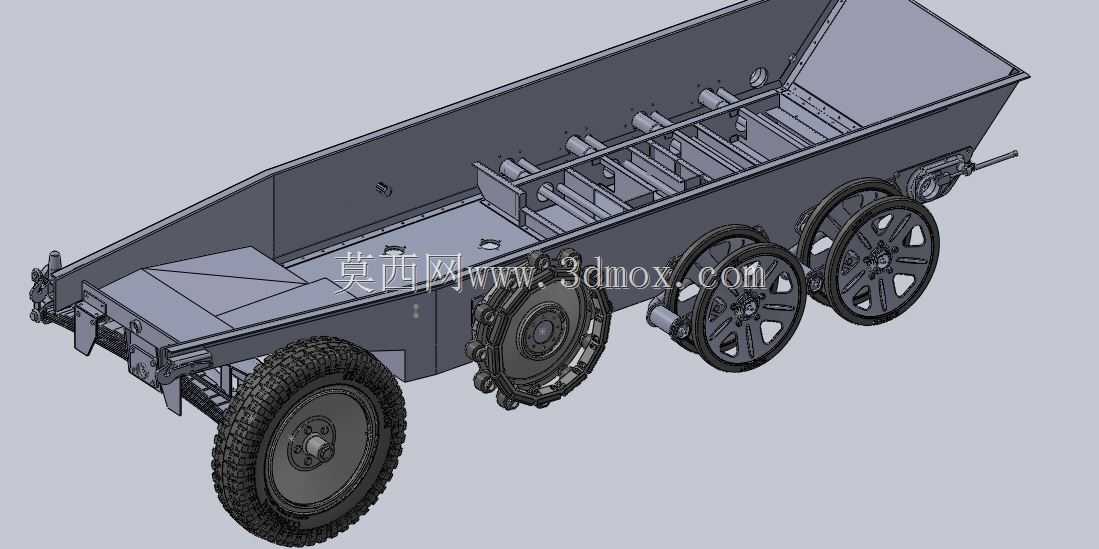

　　在装备应用场景上，这类轮组广泛适配轻型半履带装甲车辆的履带行走段，整车每侧履带排布多组同样式负重轮，共同分摊车体、装甲载员以及搭载武器的总重量。轮组的转动轴线平行于车轴、垂直于车辆行进方向，安装时需要保证左右两片轮盘的同轴度误差在允许范围内，否则车辆直线行驶时轮组会出现偏磨，橡胶胎面单侧快速磨损。

　　结构设计上，轮盘外缘翻边形成橡胶层的夹持槽，硫化后的橡胶胎面嵌入槽内，即使承受大载荷冲击也不会与钢制轮盘发生径向滑脱。辐板表面的加强筋从中心轮毂区域呈放射状延伸至轮缘，把路面传递的集中载荷均匀分散到整个轮盘截面，避免辐板与轮缘交接位置出现应力集中开裂。对比后期全履带重型坦克的大直径负重轮，这款轮组直径更小、成对布置，更适配半履带车轻量化、高机动性的定位，既能在公路铺装路面随履带高速滚动，也能在泥泞、雪地等非铺装路面通过履带分散接地压强，避免车辆陷车。

　　建模过程中需要重点还原双轮的间隙尺寸、六方安装孔的配合公差、辐板减重孔的冲压拔模斜度以及橡胶胎面的表面纹理，这些细节直接影响轮组与履带、车轴的装配干涉检查结果，也可用于 vintage 军用车辆复原、战损维修模拟、行走系统动力学仿真等场景的结构参考。
