木质构件拼接用90度直角安装定位角尺

　　在木质框架、板式家具、型材框架的现场拼接工序里，最常出现的偏差不是板材本身裁切误差，而是两根构件在90度夹角位置锁固时，受夹紧力、螺丝预紧力影响出现的角度偏移，很多现场作业没有大型直角靠模，手持角尺只能完成划线校验，没法在锁螺丝、涂胶固化的全过程持续约束夹角，这款直角安装支架就是针对这类小批量现场装配、DIY木工制作场景设计的定位辅具。

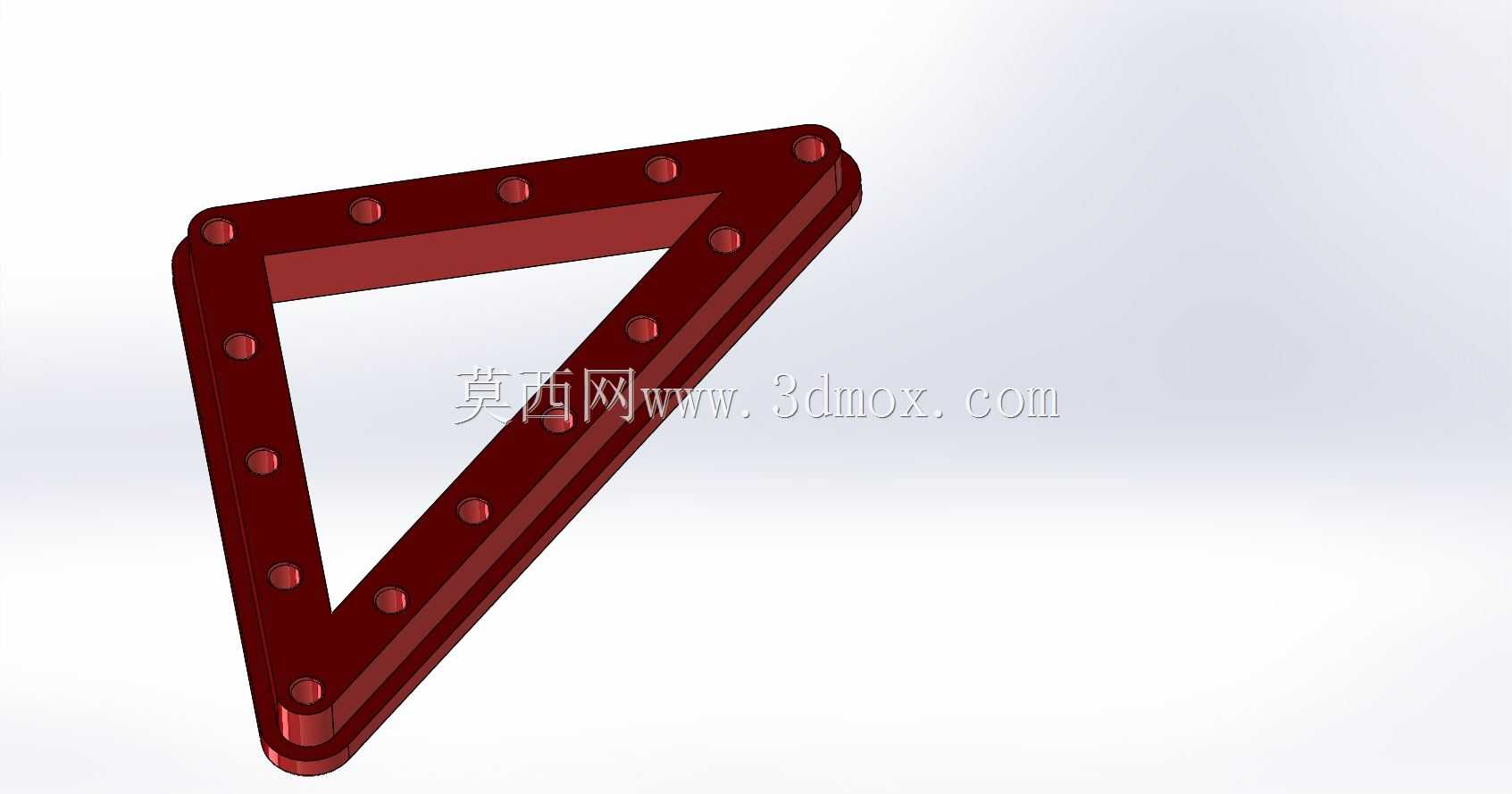

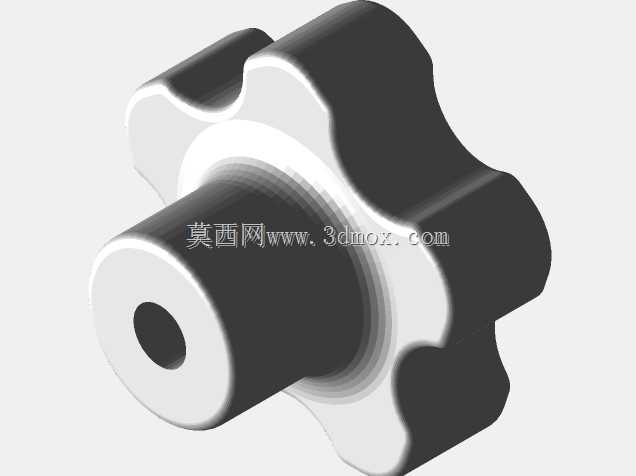

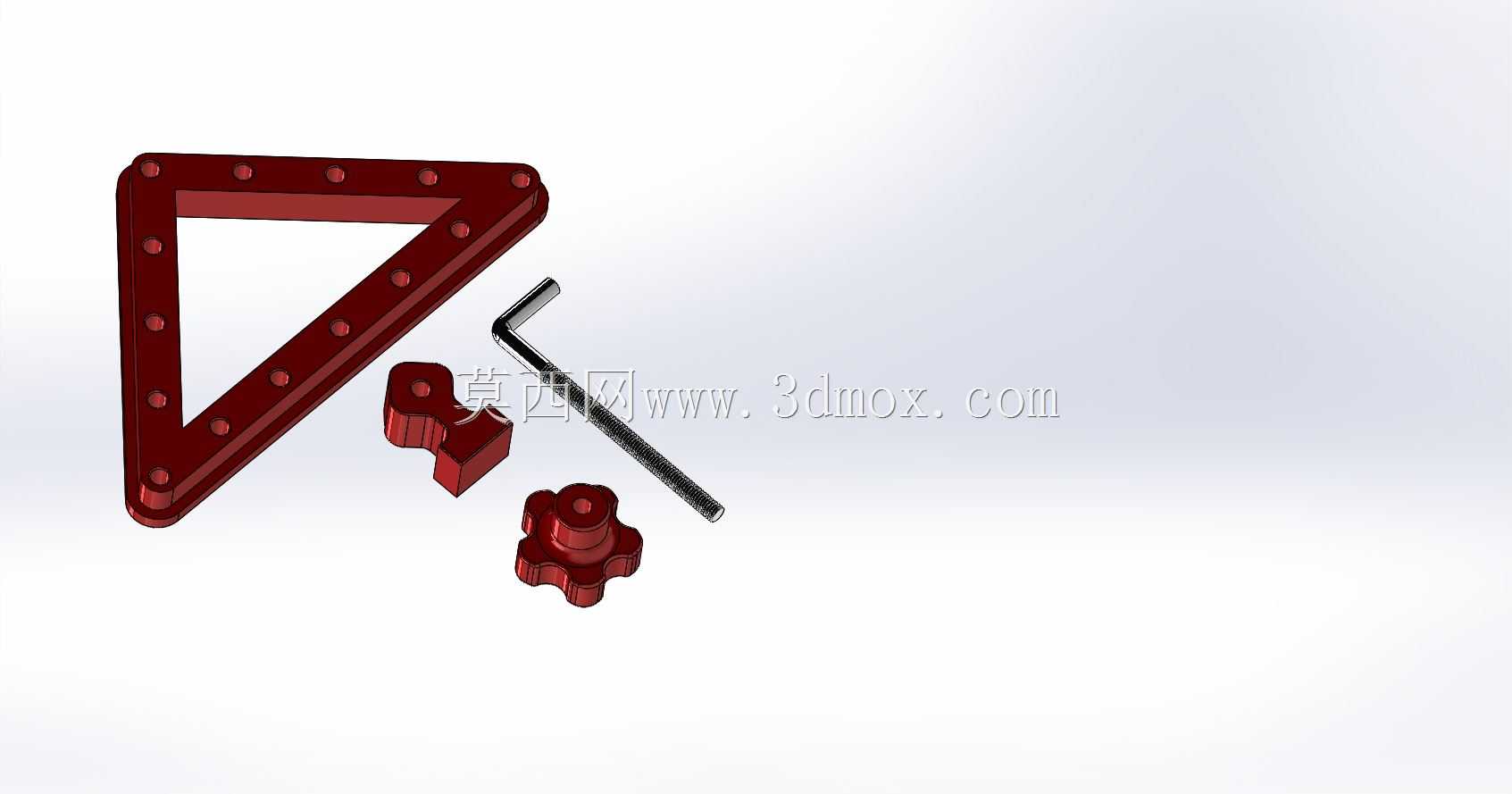

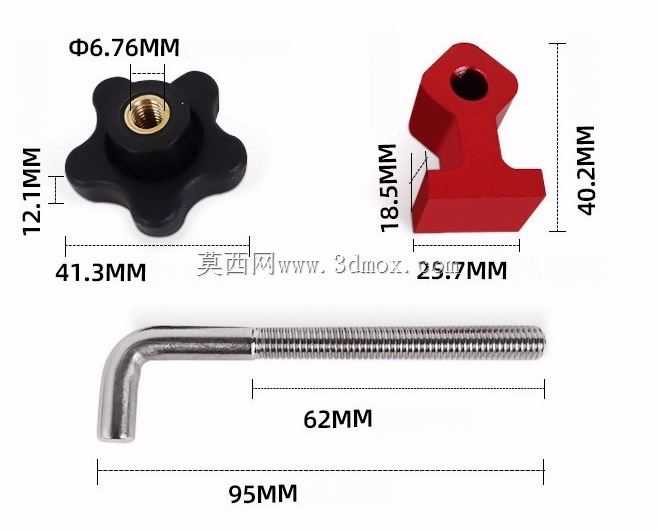

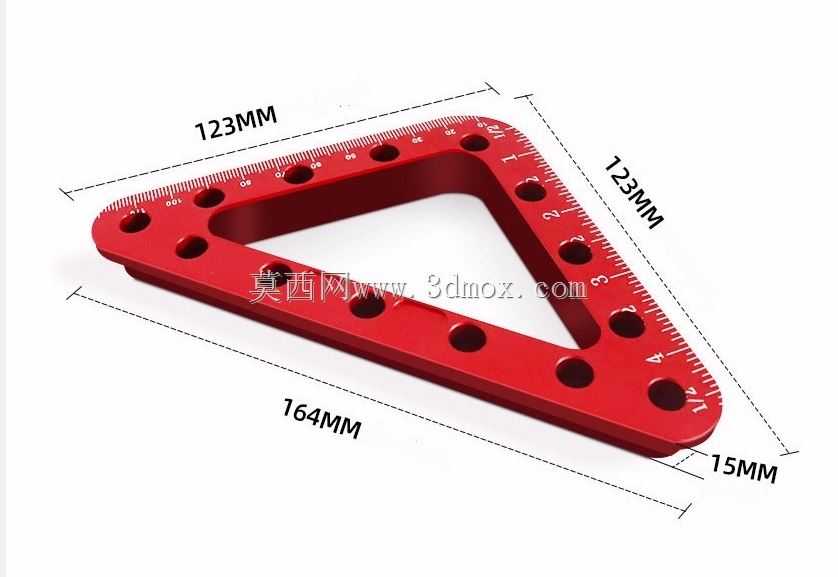

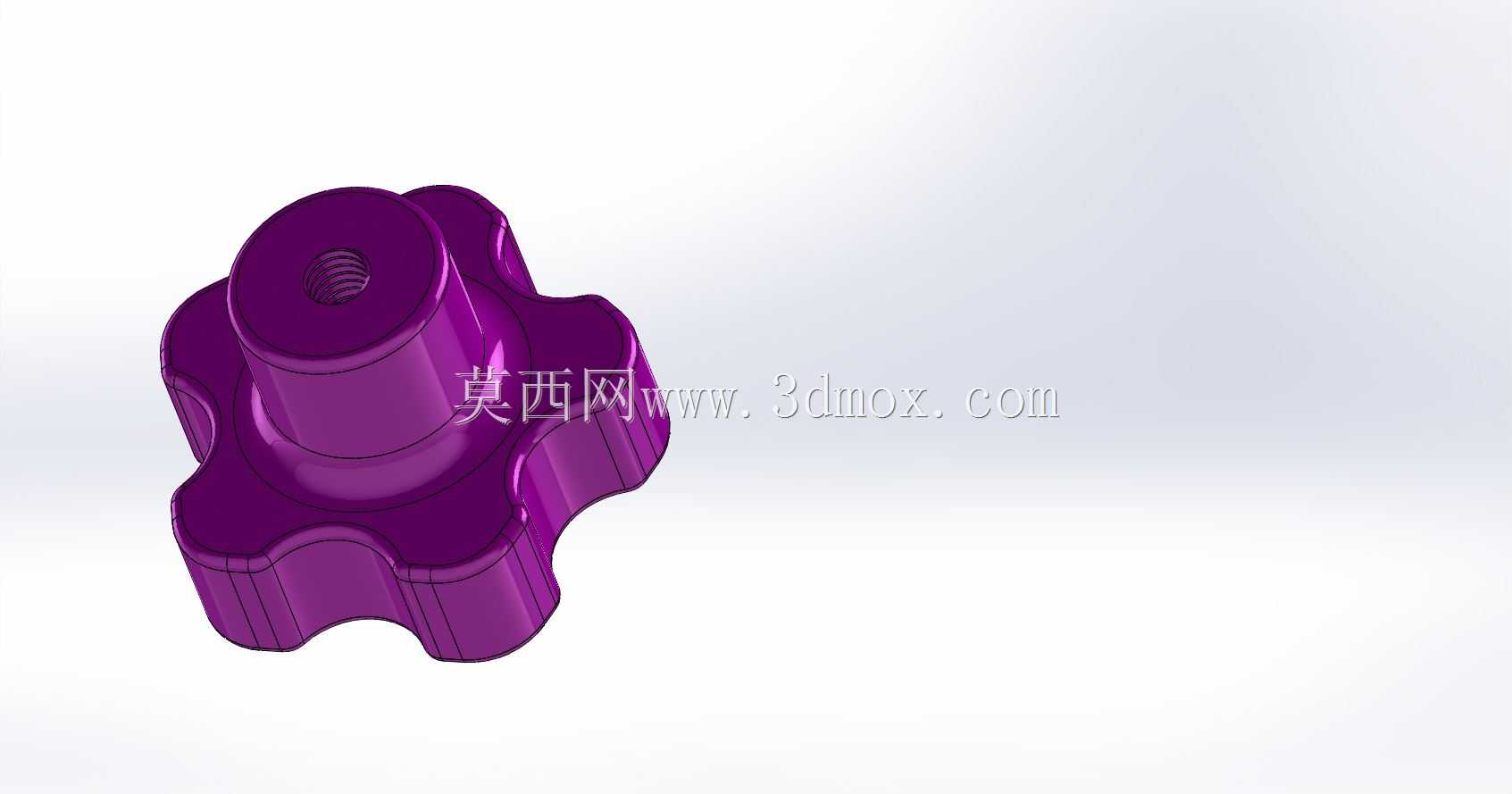

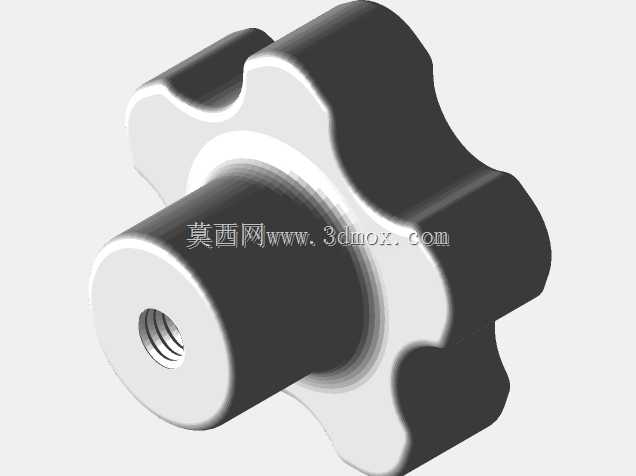

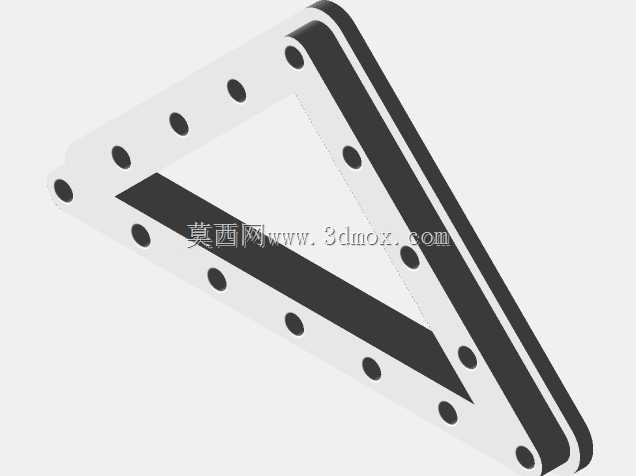

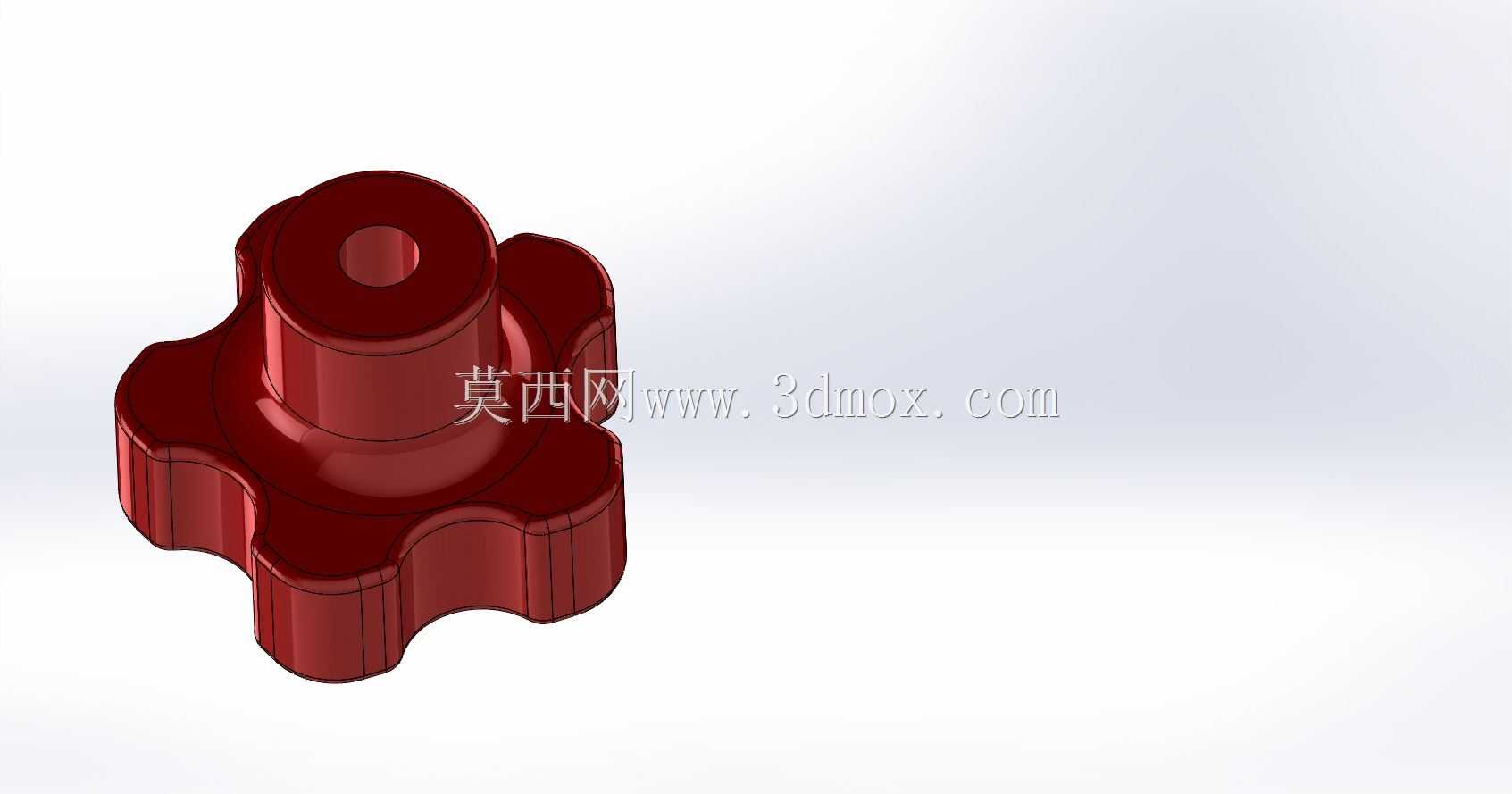

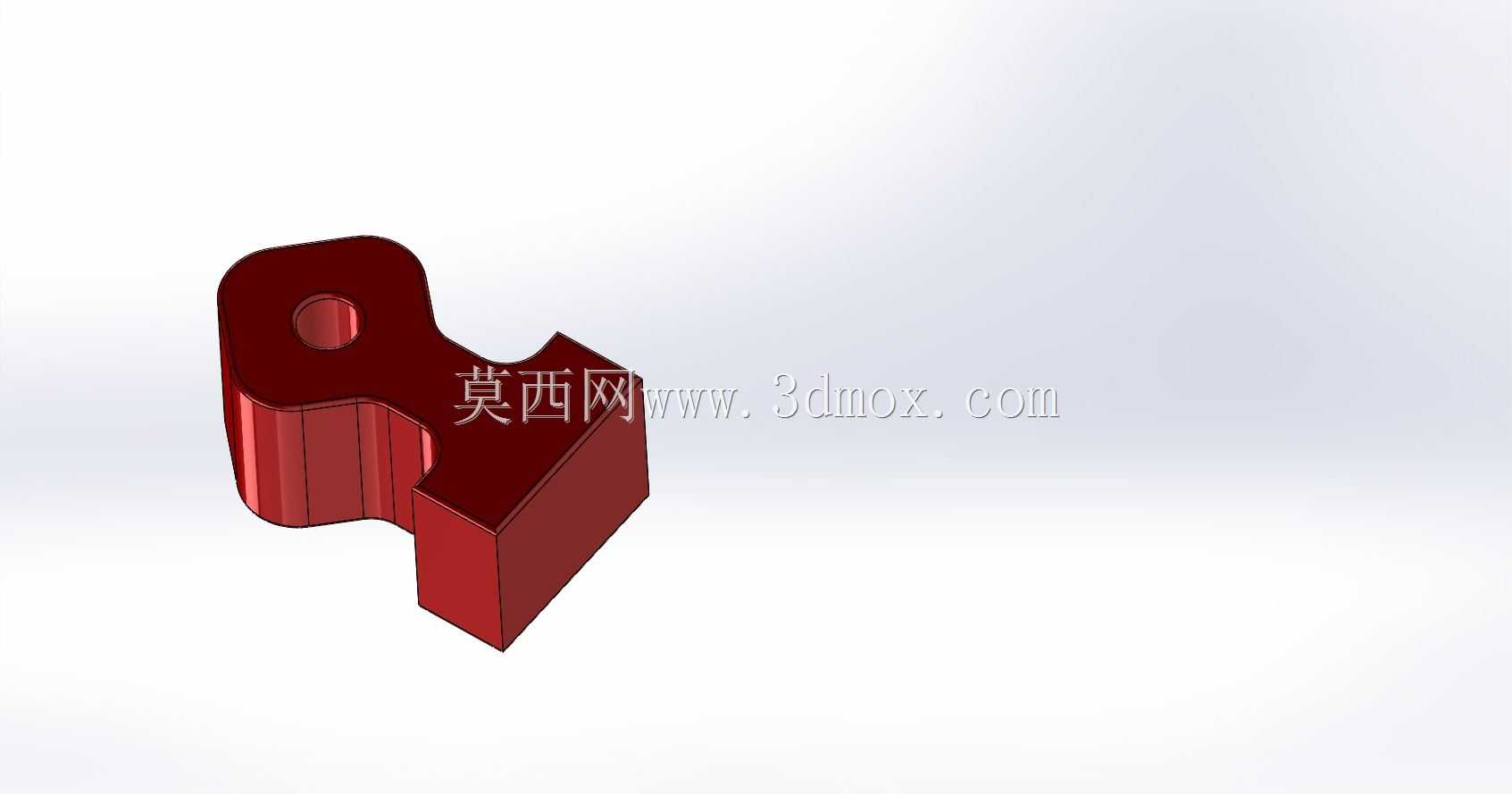

　　从结构形态上看，主体为L形等长臂直角基体，两条臂的内侧棱边为定位基准面，加工时需要保证两个基准面的平面度以及相互之间的垂直度，臂体上沿长度方向均匀排布了多组安装孔位，孔位的间距做了等距规划，作业时可以根据待拼接构件的宽度、厚度，灵活选择对应位置穿入夹紧螺丝或者快速锁紧旋钮，不需要针对不同尺寸的木料单独更换靠模。配套的锁紧组件包含六角扳手、带防滑齿的锁紧旋钮以及适配的T型螺母，旋钮的端面做了滚花处理，手动旋紧时不需要额外工具就能提供足够的压紧力，避免定位过程中支架与木料表面出现滑移。

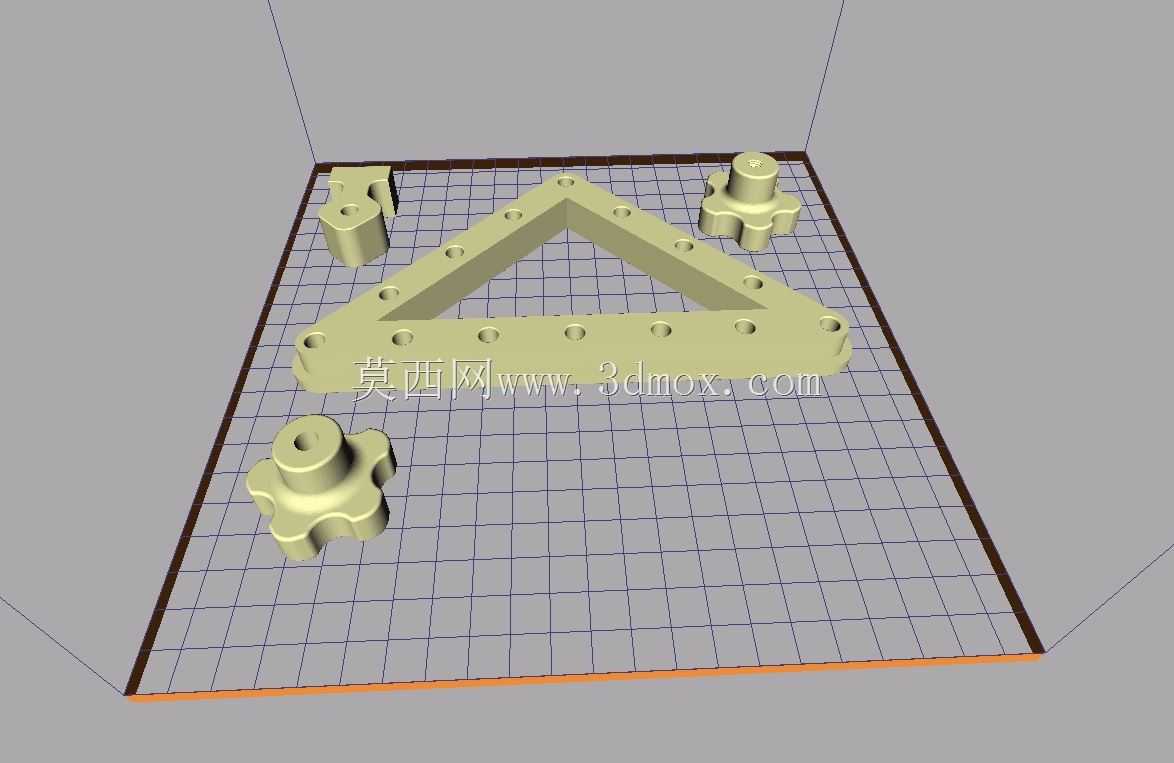

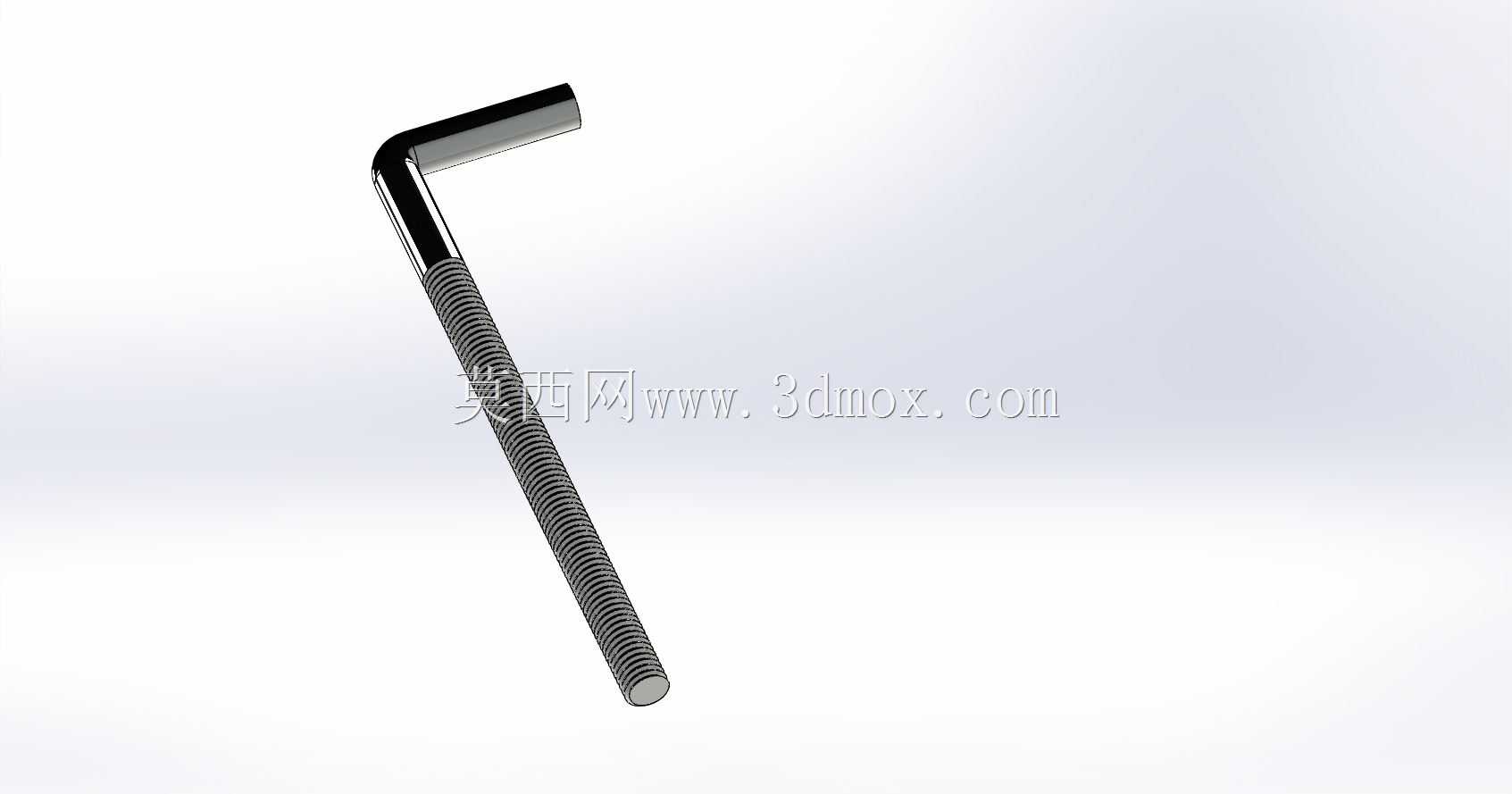

　　设计思路上没有采用整体厚重的金属角钢结构，而是选择了可通过增材制造加工的轻量化构型，臂体内部做了均匀的网格加强筋布局，在保证臂体抗弯刚度的前提下，大幅降低整体重量，现场作业时单手握持就可以完成对位摆放。如果采用PLA或者PETG材料打印制作，填充率设置在五成左右即可满足日常木工夹紧的受力需求，不会出现臂体弯曲变形的问题；如果需要更高的耐磨度和夹持强度，也可以直接采用6毫米直径的圆钢棒替代打印的锁紧螺杆，配合标准金属螺母锁固，整体刚性可以达到专业工装的使用要求。

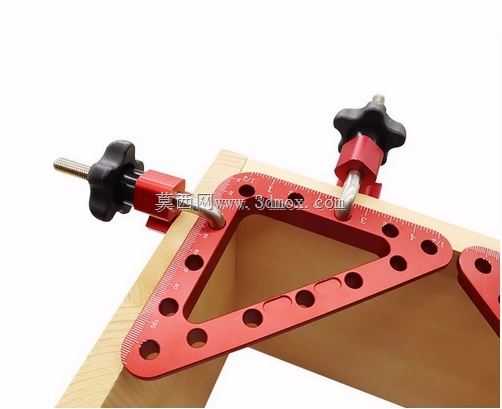

　　实际使用时，先将两根待拼接的木料在工作台面上初步对位，大致摆出直角形态，随后把L形支架的内侧两个基准面分别贴紧两根木料的相邻外侧表面，调整位置让臂体上的孔位避开木料的接缝、钉眼以及后续需要加工的位置，先穿入一侧的锁紧旋钮，轻轻旋紧让支架贴牢第一根木料，随后微调第二根木料的角度，让其完全贴紧支架的另一个基准面，再穿入另一侧的锁紧件逐步压紧，此时两根木料的夹角就被支架强制约束在90度，后续无论是打入自攻螺丝、刷涂结构胶还是加装角码固定，整个固化和锁固过程中角度都不会发生偏移。

　　安装边界方面，L形臂的有效定位长度覆盖常规DIY木工、小型框架组装常用的木料截面尺寸，臂体上的排布孔位预留了足够的调节余量，即使木料表面存在轻微的锯切毛边、厚度公差，也可以通过调整锁紧件的穿入位置，保证基准面完全贴紧工件。支架的转角位置做了避让缺口，当两根木料的拼接内角存在余胶、木屑凸起时，不会因为异物顶靠导致支架无法贴合到位，省去了作业前反复清理内角的工序。

　　这类定位支架不光可以用于木工场景，在3D打印框架组装、铝型材小型机架拼接、亚克力板材粘接定位的场合也可以通用，只要工件的外侧表面可以作为定位基准，就能够通过这个支架快速锁定直角夹角，替代传统的手持角尺反复测量调整的流程，大幅降低装配时的角度找正时间，减少拼接后框架出现平行度、垂直度超差的返修概率。结构建模时需要重点关注L形臂基准面的形位公差，孔位与臂体边缘的平行度也要做约束，避免打印或者加工后孔位歪斜，导致锁紧螺杆穿入后出现别劲、压不紧工件的问题；锁紧旋钮的螺纹段长度要适配不同厚度的工件，保证在常见的木料厚度范围内都有足够的啮合行程，不会出现旋到尽头仍无法压紧的情况。
