4700uF63V铝电解电容三维结构

　　该模型还原的是大容量直插式铝电解电容器的典型结构，对应4700μF、63V规格在电源滤波、储能缓冲回路中的常见使用形态。做整机结构布局时，这类元件往往不是板上最高的器件，却经常决定电源板局部空间余量：圆柱本体需要占用连续圆形投影区域，顶部防爆刻痕上方要保留泄压空间，不能被线束、金属支架或相邻高元件贴死；底部两根引脚之间要按PCB孔距预留插装位置，波峰焊或手工焊后本体底部与板面之间还应保留少量高度，便于清洗、散热并避免套管直接受压。

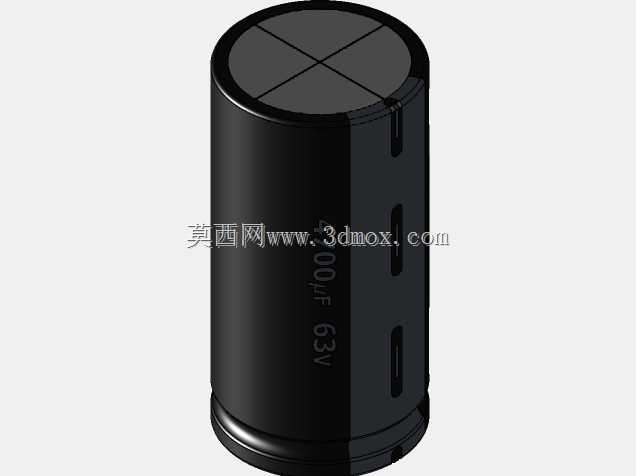

　　从外形看，模型表现了黑色热缩套管包裹的圆柱形铝壳、顶部十字防爆槽、侧面极性标识以及底部封边和引脚区域。圆柱壳体是电解电容的主要包络，建模时不能只按光滑圆柱处理：顶部卷边、底部滚槽、套管包覆边界和极性条都会影响装配干涉检查。顶部十字槽属于安全结构，当内部电解液因异常温升、过压或老化产生气体时，槽位优先变形开裂，释放压力，避免壳体爆裂。因此在三维布置中，电容顶面不应正对敏感元件、连接器开口或人员可接触方向，周围也要留出气体泄放通道。

　　侧面的极性标识在工程建模中不能省略。铝电解电容具有极性，反向接入会导致漏电流增大、发热甚至失效，模型上通过负极条纹、字符区和局部标识体现装配方向。进行PCB协同设计时，极性标记应与丝印、孔位和整机维修可视方向一致；若电容靠近板边，最好让极性标识朝向检修侧，减少插反和复检成本。字符区标注的容量、耐压信息也可用于样机B核对，但结构模型重点仍在本体直径、高度、引脚位置和周边安全距离。

　　这类电容常见于开关电源输出端、线性电源整流后滤波、电机驱动母线支撑、工控板短时储能以及功率设备输入滤波。以整流滤波场景为例，电容在电压脉动周期内吸收和释放电荷，降低直流母线纹波；在电机驱动或继电器驱动回路中，它可以缓冲瞬时电流冲击，为后级电路提供较稳定的电压。选型时容量和耐压只是电性能入口，结构工程师还需关注纹波电流带来的发热、安装方向、振动环境以及寿命温度。模型将本体比例、端面细节和引脚关系表达清楚，便于在设计早期判断它能否放入电源模块壳体、散热片旁或端子板附近。

　　安装边界方面，圆柱本体周围应避免设计紧贴的压筋或卡扣。若需要固定大体积电容，通常采用金属卡箍、塑料支架或点胶辅助，固定点应作用在壳体中段或专用支架上，不能挤压顶部防爆槽，也不能让底部引脚承受整机振动载荷。相邻矮元件可布置在电容投影外侧，但要考虑手工焊接工具、自动插件机抓料头和检测工装的操作空间。竖直安装是该类径向引线电容的常见方式，引脚穿过PCB后形成主要定位；在高振动设备中，仅靠引脚固定并不稳妥，需要增加夹持或灌胶，否则长期振动会在焊点和引脚根部产生疲劳。

　　建模思路上，可将零件拆分为铝壳本体、顶部盖板与防爆刻痕、外套管、极性标识、底部橡胶塞或封边结构、两根引脚。主体以回转特征建立圆柱和卷边，再用切除或贴图方式表现十字槽与字符；引脚按细长圆柱或折弯件处理，位置需与封装孔距一致。若用于整机干涉检查，引脚末端可适当保留穿板长度；若用于展示，则可弱化内部卷绕芯包，突出外部安装形态。需要注意的是，套管外径与铝壳外径存在细微差别，底部滚边处直径也可能略大，密集排布时应按最大外轮廓计算间距。

　　散热和寿命也会反过来影响布局。电解电容对温度敏感，靠近功率电阻、整流桥、散热片或变压器时，要让其处于热风通道的低温侧，必要时增加隔热板或调整风道。多只电容并排使用时，本体之间留缝有利于对流，也便于目视检查顶部是否鼓包、漏液。模型把圆柱高度、顶部槽位和侧面极性条完整呈现后，结构评审可以直接检查安全距离、维修可视性、插件方向和固定方式，减少样机阶段因元件包络理解不足造成的板框返工。
