4700微法25伏铝电解电容结构

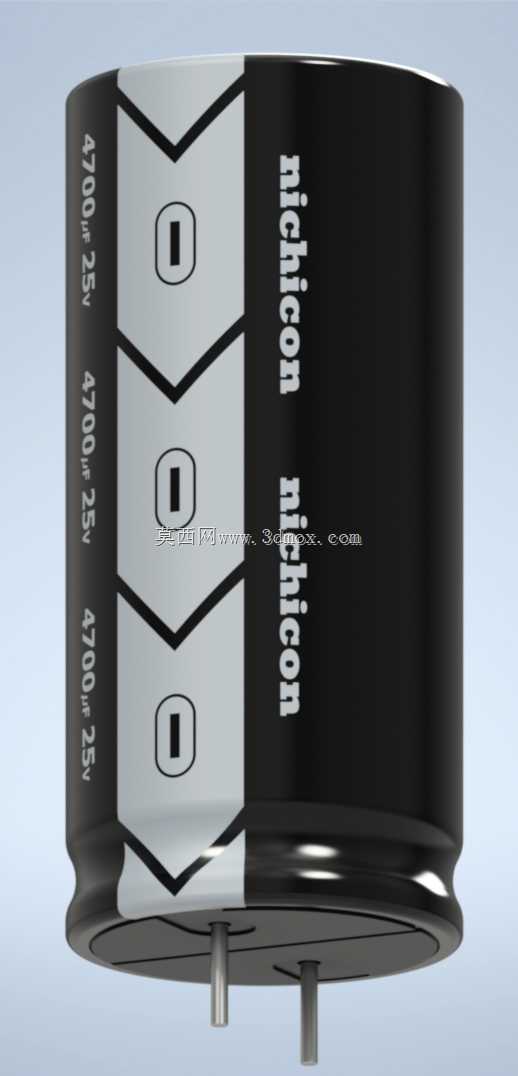

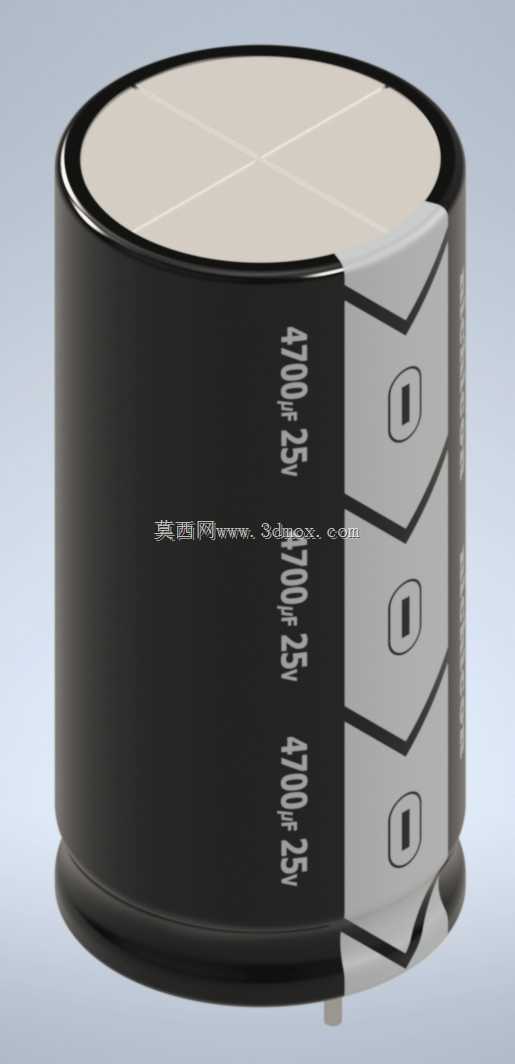

　　这一模型还原的是常见直插式铝电解电容器，主体为圆柱卷绕封装结构，容量4700μF、额定耐压25V，属于电源与控制板中大量使用的大容量极性电容。建模时没有把它简化成光面圆柱，而是把工程选型和板级布置中真正需要关注的外形边界都做了出来：黑色热缩套管包覆铝壳，侧面印有品牌标识、容量与耐压参数；负极侧用连续箭头和“0”形标记明确极性，装配时可直接据此判断方向；顶部预留防爆刻槽区域，底部伸出两根直径不同、间距固定的引脚，引脚与卷绕芯子引出端相连。

　　这类电容在设备里的作用很具体。开关电源输出端、线性电源整流后、电机驱动板母线旁、工控主板储能位置，都会用它承担滤波和短时储能。整流后的电压存在工频或高频纹波，电容在电压峰值时储存电荷，在负载拉电流或电压跌落时释放电荷，使母线电压更平稳；大功率回路启动瞬间，它也能缓冲瞬时电流需求，降低电压塌陷对芯片、继电器和驱动模块的影响。与小容量陶瓷或薄膜电容相比，4700μF规格更偏向低频能量支撑，常在电源入口和功率级附近使用；实际电路中往往再并联小容量电容，用来改善高频去耦效果。

　　从结构设计角度看，外形尺寸直接决定PCB空间和壳体干涉。圆柱形本体需要占用明确的直径与高度，板上不能只按两个焊盘画位置，还要给电容本体留径向间隙，尤其靠近钣金外壳、接线端子、散热片和高发热器件时，应核对最外侧套管半径以及顶部高度。底部两根引脚承担电气连接和机械定位，插装后波峰焊或手工焊接均可固定；但电容本体较重，振动较大的设备里不能完全依赖引脚承受长期应力，必要时应在底部点胶、设置固定座或利用绑带、卡扣约束壳体。极性是装配校核的重点，反接会导致漏液、鼓包甚至失效，因此三维布局时应把负极标识面朝向便于检验的方向，并在丝印层同步标出负极阴影或极性符号。

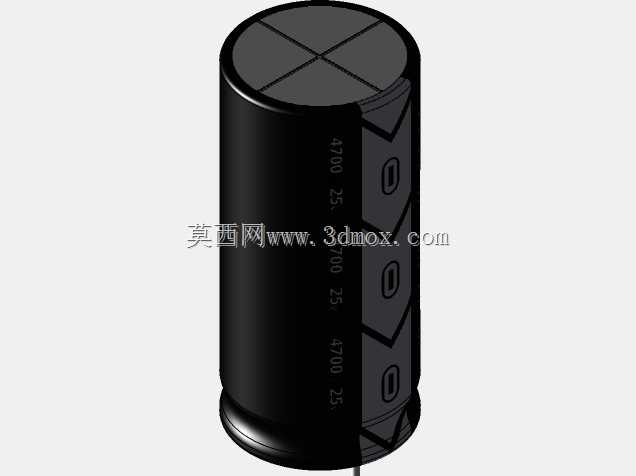

　　建模思路围绕真实装配关系展开。圆柱外壳、热缩膜、顶部封边、底部橡胶塞和引脚分别建立，能够清楚表达材料层次与安装接触位置。负极箭头条带不是单纯装饰，它在生产检验、维修更换和人工插装时都是识别特征；引脚长度则可根据板厚、焊接工艺和背面空间调整，既不能短到无法透焊，也不宜长到触碰壳体或相邻走线。模型还保留了顶部安全泄压结构的位置关系，便于在密集设备中检查上方是否被遮挡——防爆阀工作时需要有释放空间，若被灌封、压盖或其他元件完全封死，异常工况下风险会明显增加。

　　在整机场景中，这类电容常靠近整流桥、功率管、变压器和直流母线布置。布局上缩短低阻抗回路，可减小纹波和引线电感；但又要远离长期高温区域，因为铝电解寿命对温度敏感，靠近散热片时应按实际热场评估间距。设备维修角度，电容周围需留拔出和更换空间，不能让高大元件紧贴其四周；自动化插装或波峰焊产线还要考虑吸嘴、夹具和波峰峰流方向。通过该三维结构，设计人员可以在PCB叠板、机箱剖切和线束走向上提前检查圆柱本体、极性标识、引脚跨距、顶部泄压区及焊接面之间的关系，减少样机阶段因元件库只画符号而产生的干涉与误装问题。
