七英寸工业触控人机交互操作终端

　　这款七英寸工业人机交互终端，是产线自动化控制系统里操作人员和底层PLC、伺服驱动、传感检测单元之间最直接的交互载体，日常在3C装配线、食品包装机组、小型物流分拣工位、恒温恒湿试验设备、非标专机的电控柜上都能见到同规格产品的身影。现场调试和运维人员不用再接笔记本电脑逐行监控寄存器数值，站在工位旁就能通过触控界面切换设备运行模式、查看实时转速、温度、计数产量，快速确认报警点位，修改工艺参数，省去了反复开盖接通讯线的麻烦。

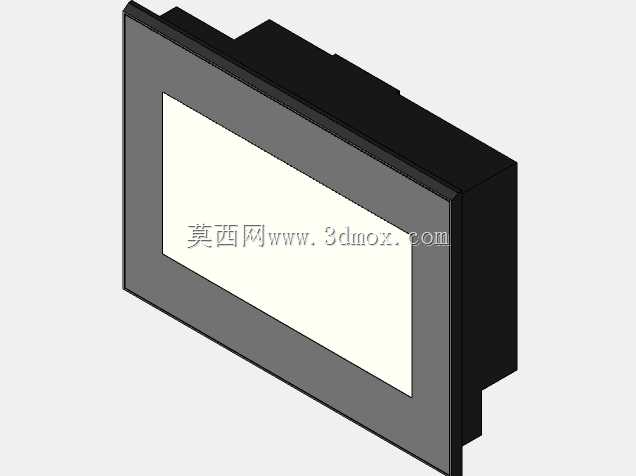

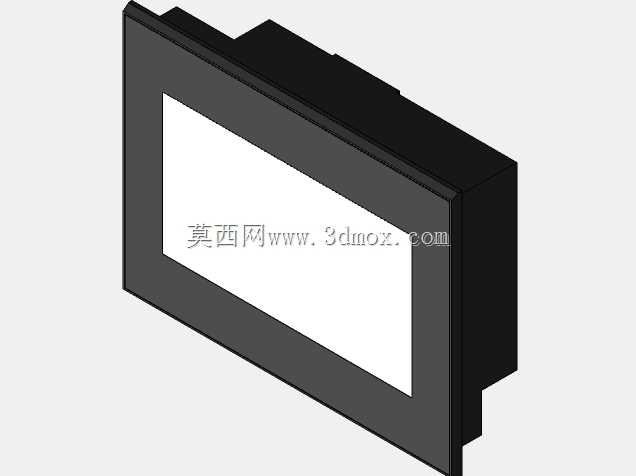

　　从整机结构来看，前面板采用窄边深灰边框设计，正面预留整块矩形显示触控区域，屏幕区域做了略微下沉的限位台阶，装配时触控玻璃和液晶模组可以顺着边框内侧的定位槽逐层贴合，边缘预留密封胶条的安装槽位，嵌入电控柜面板之后，胶条被压紧在柜面和前框之间，能够阻挡车间现场的粉尘、喷淋水渍渗入屏体内部，适配多粉尘、偶尔有冲洗需求的生产场景。后壳为黑色阻燃ABS材质，整体向后凸出，内部空间分层排布：最靠前侧是液晶显示模组与电阻触控层，往后是主控电路板、通讯接口板，电源模块布置在后壳最内侧，高低压区域做了物理隔离，减少电源纹波对触控采样信号的干扰。后壳顶部和侧面设计有卡扣式安装结构，不需要额外打大量固定螺丝，将屏体从电控柜开好的矩形安装孔正面推入之后，把配套的安装卡扣从柜体后侧卡入后壳侧边的卡槽，旋紧卡扣上的压紧螺钉，就能把整台终端牢牢压在柜板上，拆装维护的时候只需要松开后侧卡扣，就可以把屏体从正面取出，不用在柜后预留过大的操作空间。

　　做柜体开孔设计的时候，首先要核对屏体的嵌入深度，七英寸这款终端后侧凸出柜体的深度要提前在电控柜内部布局阶段预留出来，避开柜内排布的断路器、接触器、走线线槽的位置，防止屏体后壳和柜内元器件发生干涉。正面开孔的长宽尺寸要严格匹配屏体前框的嵌入止口尺寸，开孔边缘的毛刺要打磨平整，避免割破密封胶条，柜板厚度适配常规1.5毫米到4毫米的冷轧钢板喷塑柜体，也可以适配同等厚度的绝缘PVC电控板。前框正面的四角做了小圆弧过渡，没有尖锐棱角，现场人员走动磕碰的时候不会造成划伤，屏幕表面的触控层支持戴普通劳保手套操作，车间操作人员手上沾有少量油污的时候也能正常点按，不会像电容屏那样出现触控失灵的问题。

　　接口布局全部集中在后壳的下侧端面，电源接线端子、RS485通讯口、以太网口、USB下载口都朝向柜体下方排布，现场走线的时候线缆可以顺着柜内的竖向线槽直接往下接引，不用大幅度弯折线缆，通讯线和强电电源线分开走线，避免伺服电机的动力线对通讯信号造成电磁干扰。整机的散热依靠后壳表面的细密散热筋自然对流，没有设计散热风扇，就不存在风扇积灰、轴承老化失效的故障点，长时间在连续运行的产线上工作，热量可以通过后壳壳体缓慢散发到电控柜内部，配合柜内的通风散热回路就能维持稳定工作温度。

　　建模过程中，前框的显示窗口圆角、侧边卡扣的卡槽间距、后侧接口的开孔位置都按照实际装配尺寸还原，结构工程师在完成电控柜三维布局的时候，可以直接把这个终端模型装配到柜体面板的对应位置，提前校验开孔大小、嵌入深度，检查屏体后方和柜内元器件、线槽的安全间隙，避免到了现场装配阶段才发现开孔尺寸不对、内部空间干涉的问题，大幅减少电控柜生产过程中的返工量。针对不同的安装场景，模型也保留了前框安装孔、卡扣配合面的完整结构，设计人员可以直接在工程图里导出面板开孔图，标注好开孔公差、密封面要求，直接下发到钣金车间进行开孔加工，不用再反复测绘实物尺寸。
