三菱FX5系列PLC简易运动控制模块

　　在自动化产线改造与设备电控选型过程中，定位控制类模块往往是决定整套系统节拍与精度的核心部件。这套三维数模还原的是三菱FX5系列PLC配套的简易运动模块，对应40SSC-S与80SSC-S两种规格，主要承担脉冲串输出型伺服与步进驱动器的定位控制任务，常见于贴装、分拣、绕线、裁切、小型机械手以及多轴输送工位。

　　从实际用途看，这类模块插装在FX5 CPU右侧扩展总线上，通过背板总线与主站交换数据，无需额外占用通讯口。工程现场中，它负责把上位逻辑换算出的目标位置、速度、加减速曲线转化为驱动器可识别的脉冲指令，同时回采零点、近点、限位、伺服就绪与报警信号，完成回原点、点位定位、定长进给、JOG点动以及多轴插补联动。相比纯CPU本体的高速脉冲口，运动模块在轴数扩展、缓冲表格运行和启动频率上更有优势，适合轴位较多、动作序列较复杂的工位。

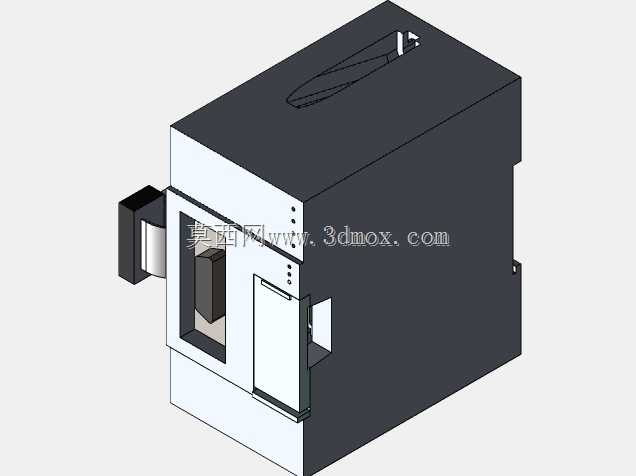

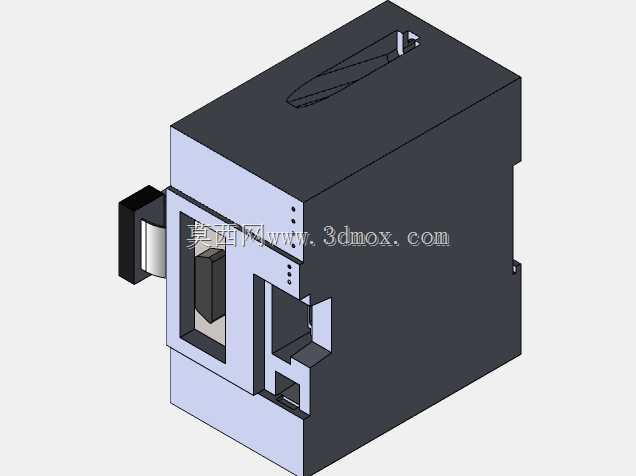

　　数模在结构表达上比较完整，外壳采用PLC典型的深色塑壳加浅色端盖组合，顶部预留DIN导轨卡扣的让位空间，侧面体现模块与相邻单元拼接的榫槽结构。前面板区域刻画了端子盖板、状态指示窗、连接器轮廓以及模块锁扣，端子排位置与实际接线面一致，便于在柜体三维布置时核对走线方向。前端可翻开的盖板细节也做了还原，翻开后能看到信号端子对应的内部腔体边界，这对培训演示和接线工艺校核很有帮助。

　　设计思路上，这类模块延续了FX5家族统一的扩展机械接口：上部通过总线插接钩爪与前级单元锁定，下部以滑动卡扣卡在35mm标准DIN导轨上，模块间通过侧面凹凸定位槽贴紧，保证背板连接器对位准确。外壳散热以自然对流为主，壳体棱边、加强筋和顶部卡扣让位都按注塑件工艺处理，面板指示灯开孔与丝印区域对应运行、错误、轴状态等信号，调试人员可在不开软件的情况下快速判断模块工况。

　　外形与安装边界是柜体布局时必须重点核对的内容。模块为标准PLC宽度方向扩展单元，高度与FX5 CPU保持一致，深度方向需为前端端子线缆和弯折半径留出空间，顶部要保证导轨卡扣拆装余量，侧面与相邻模块紧贴安装，底部导轨下方建议预留线槽空间。三维布置时不能只看本体占位，端子盖板翻开、线缆插头接入、模块沿导轨滑装的运动包络都应纳入干涉检查；柜内温度较高时，还需在模块上下保留对流间隙，避免紧贴线槽或桥架封堵散热路径。

　　从选型角度，40SSC-S与80SSC-S的差异主要体现在控制轴数与脉冲输出能力上，结构外形则保持统一扩展风格。建模时可把数模直接放入电控柜装配，与CPU、电源、I/O、继电器端子台及伺服驱动器做空间对位，核对导轨长度、线槽走向、柜门关闭间隙和维护插拔顺序。对结构工程师而言，这类数模的价值不在于内部电路，而在于精确表达外部接口、安装姿态和检修空间；对电气工程师而言，则可借此在投产前发现端子朝向、线缆弯曲和模块叠装顺序的问题，减少柜体加工后的返工。

　　整体来看，该模型抓住了简易运动模块在工程应用中的关键特征：既保留FX5扩展单元的标准化安装逻辑，又呈现了端子盖板、拼接锁扣、指示面板和导轨卡扣等细节，能够直接服务于自动化设备电控柜布局、产线方案评审、运维培训以及多轴控制系统的选型校核。
