三菱FX5U系列可编程控制器整机结构

　　这套三维数模还原的是三菱FX5U-32MR型可编程逻辑控制器的整机外观与装配关系，面向自动化产线电控柜集成、小型单机设备控制改造以及电气结构预布置场景。在实际工程里，这类PLC承担设备逻辑运算、开关量采集、执行机构驱动和现场总线通讯任务，常见于包装辅机、输送分拣线、小型专机、实验教学台以及楼宇自控分站；结构工程师在柜体布局阶段，需要提前核对本体占位、端子排布、接线空间和散热间隙，数模可直接用于电控柜干涉检查，避免现场装配时出现线槽遮挡、端子扳手空间不足或柜门关闭碰擦等问题。

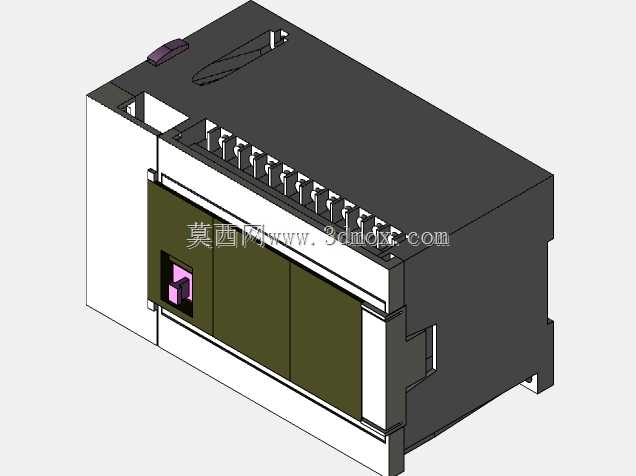

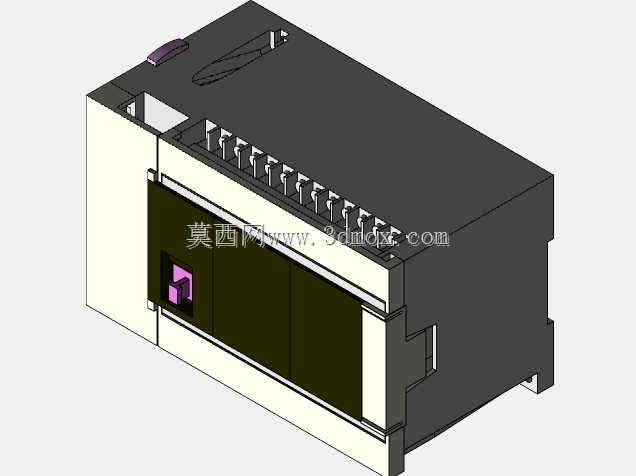

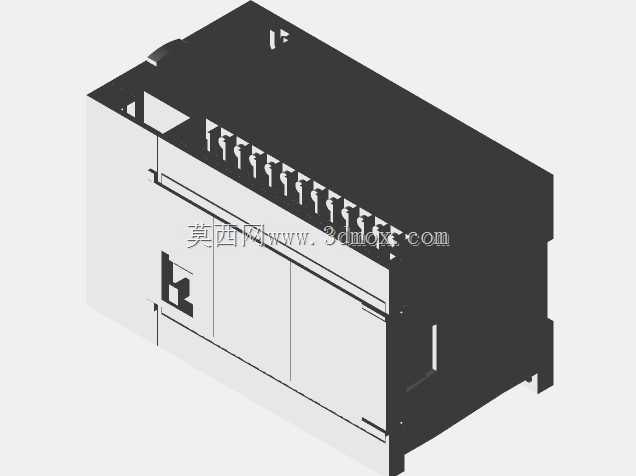

　　从外形看，整机采用紧凑型长方体塑壳结构，主体为深灰黑色阻燃外壳，正面设置橄榄绿色端子保护盖板，左侧保留运行状态指示与模式切换区域，顶部布置通讯扩展接口和存储卡相关位置，上沿整齐排列输入输出端子位。模型对壳体分模线、侧边卡扣、底部安装脚、DIN导轨卡槽以及端部扩展连接口都做了对应表达，能够反映真实产品的装配层级：前盖、主壳体、端子罩、接口挡板和安装基座之间的配合关系清晰，便于在设计衍生件时判断哪些面属于外观面、哪些区域允许开孔或加装标签支架。

　　安装边界方面，FX5U-32MR属于小型一体式PLC，通常以35mm标准DIN导轨卡装为主，也可通过底部固定孔进行螺钉安装。数模中下部的卡扣与支脚结构对应导轨装拆动作，柜体布置时不能只按本体长宽高留空，还需在上方预留端子压线和线缆弯曲半径，在左右两侧预留扩展模块或通讯板的插接空间，正面则要保证端子罩能够完全翻开、维护人员可以使用螺丝刀逐点压紧导线。若柜内并排布置断路器、开关电源、继电器和端子排，应结合线槽走向控制PLC与发热元件的间距，保证自然对流路径不被密集线束阻断。

　　功能结构上，32MR规格表示本机集成32点I/O，继电器输出型可直接驱动小容量交流负载，内部包含电源回路、CPU处理单元、输入信号隔离电路、输出继电器触点、扩展通讯口和状态指示区。三维表达虽然侧重机械结构，但端子区的分段排列、输出侧与输入侧的视觉区分、接口位置的高低差，都能帮助电气设计人员理解接线方向。顶部接口区域适合连接编程通讯、扩展板或智能功能模块，前侧小窗口附近对应模式开关和状态指示，在柜门视窗设计时可据此确定观察角度，不必打开电柜就能判断运行、错误和电源状态。

　　建模思路上，这类控制器不宜只做简单方块，因为电控柜数字化布置的核心价值在于准确表达可装、可拆、可接线。外壳圆角、端子槽间距、盖板开启范围、端部扩展接口的凹凸边界以及底部导轨锁扣，都直接影响后期设备布局。数模将正面盖板与主体壳体分色处理，突出维护区域；顶部细小接口和端子排按实物节奏建立，避免在总装模型中出现过于抽象的外观；侧面加强筋和安装脚的位置也保留了参考意义，可用于检查贴柜安装、支架固定和并柜拼接时的干涉情况。

　　在设备选型阶段，结构与电气工程师可利用该模型完成控制柜三维预装配：先按导轨中心线放置PLC，再围绕其布置线槽、线号管、通讯线缆和周边低压元件；随后检查柜门关闭距离、端子罩翻转轨迹、插件插拔空间以及维护手部操作范围。对于需要增加扩展模块、通讯接头或外部信号端子板的方案，还能以本体端部接口为基准继续搭建，保证整套控制系统在加工柜体前就完成空间校核。整体来看，该数模既适合作为自动化设备电气控制单元的精确占位模型，也适合用于PLC外观结构学习、柜体方案演示和小型工控站装配验证。
