紧凑型三相变频调速驱动器外观结构

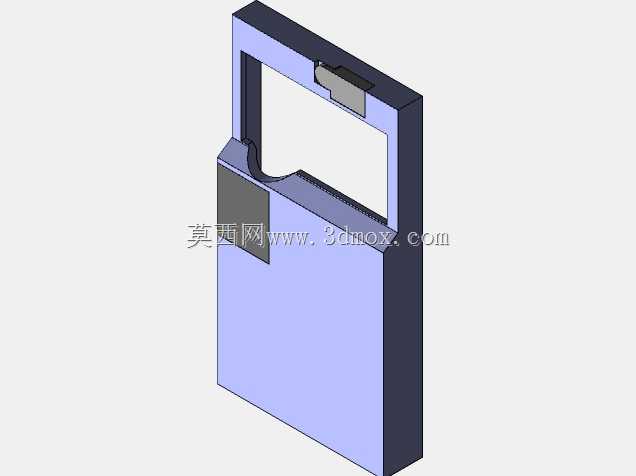

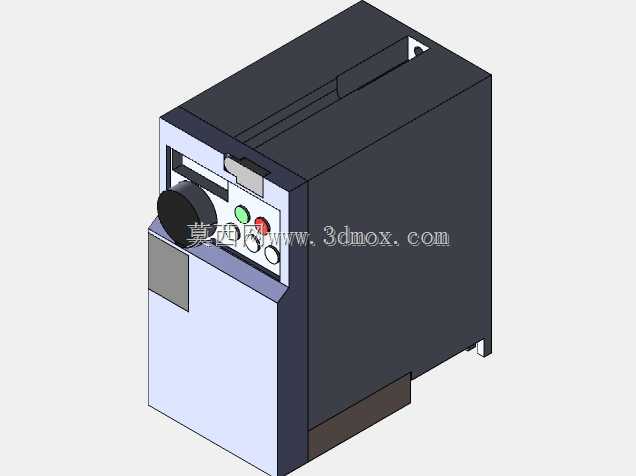

　　这套三维数模还原的是小功率紧凑型变频驱动器的整机外观与安装边界，面向输送辊道、小型风机、实验台架、轻工装配线这类需要对三相异步电机进行转速调节的现场。设备本体采用立式长方体壳体，正面操作区略微下沉形成斜面，旋钮、状态指示灯与操作按键集中布置在人员站立操作的可视高度，柜门关闭后仍可直接完成频率设定、运行状态查看与启停操作，不需要额外打开电气柜门。

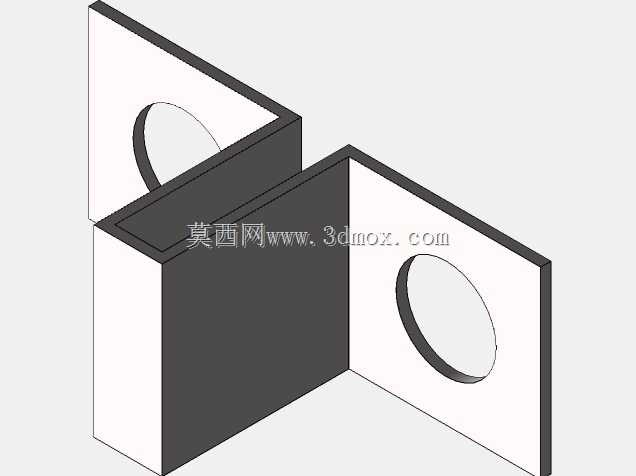

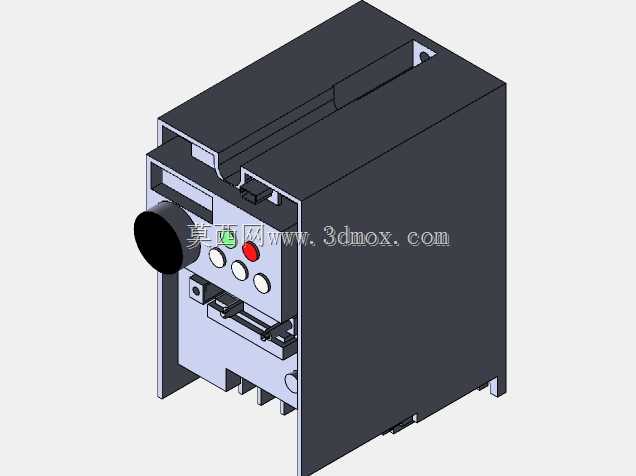

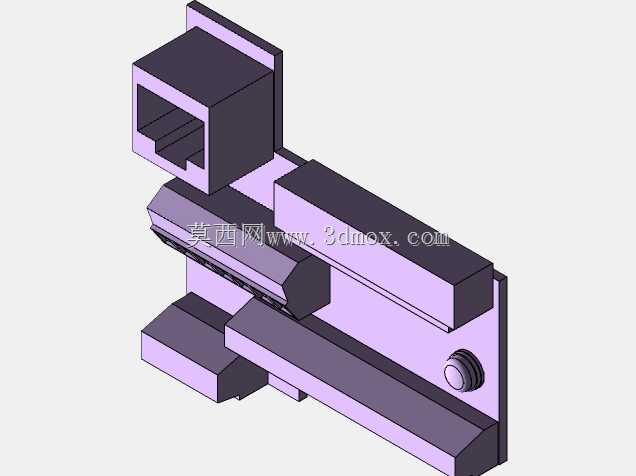

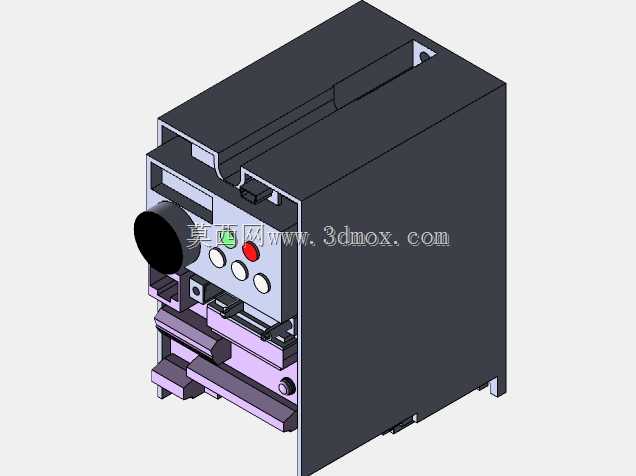

　　从结构设计思路看，整机将强电接线腔、散热风道与控制操作面做了分区：壳体两侧与底部预留散热流通空间，背部和底脚承担安装固定，正面斜面承担人机交互。数模中可以看到顶部的走线与卡扣细节、底部凸出的安装支脚、前端圆形电位器以及红绿状态按钮，这些特征直接对应现场盘柜集成时的干涉检查重点。做电气柜布局时，不能只按外壳长宽高占位，还要在驱动器上下方保留散热距离，左右留出插拔接线端子和维护扳手的空间；若多台并排安装，应依据柜体风道方向决定是否预留间隔，避免相邻设备热量叠加。

　　该类驱动器的实际用途是把固定频率电源转换为可调频率输出，通过改变电机供电频率控制转速，进而满足传送带节拍变化、风机风量调节、泵类负载节能以及小型主轴低速稳速运行等需求。相比直接工频启停，变频驱动能够降低电机启动冲击，减少机械传动件磨损，并让设备在不同工艺段获得较平滑的加减速过程。对于0.4kW级负载，它通常适配功率较小的电机，常见于桌面实验装置、小型输送线、包装辅助机构和教学实训平台。

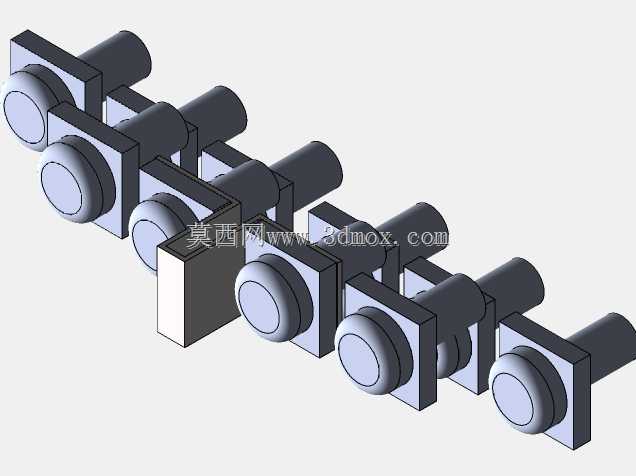

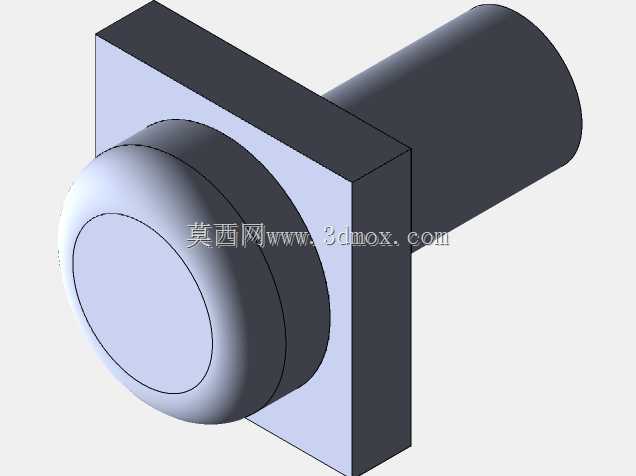

　　建模时外形尺寸需要重点服务三类工程判断：第一是盘柜内安装，底脚孔位、壳体高度和背部贴合面决定它能否固定在安装板上；第二是接线与维护，前端操作区、顶部或底部进线位置以及端子周围弯曲半径，决定线缆装配是否可行；第三是散热与安全距离，散热片、风道方向和周围元器件间距决定长期运行稳定性。数模把外壳分件、按钮凸台、指示灯、铭牌区域和支脚形态都表现出来，适合在设备方案阶段进行空间校核、柜门开启模拟、走线规划以及人机操作位置确认。

　　在自动化产线集成中，这类变频驱动器往往不单独存在，而是与控制柜、断路器、接触器、PLC输出点、电机电缆以及现场操作盒共同构成调速回路。结构工程师在布置时，需要同时兼顾电气工程师的走线习惯和维护人员的操作路径：驱动器不宜布置在柜内过高位置，以免观察参数不便；也不宜紧贴发热元件或柜底死角，以免影响空气流通；前端旋钮和按键应避免被线槽、桥架或柜门加强筋遮挡。若设备用于粉尘较多的车间，还需结合柜体防护等级考虑周围留白，不能让模型外形与柜内导轨、线槽发生轻微干涉。

　　从外观细节看，壳体采用深色主体与浅色操作面板组合，面板边缘有明显折边和螺钉固定区域，侧面为平整包覆面，底部设有承重与定位结构。这样的造型既保证壳体刚性，也便于注塑或钣金成型后的装配。三维设计中保留这些小特征，有助于后续输出安装示意图、维护说明和柜内布置图，而不是仅仅提供一个抽象方块。对于选型人员而言，可通过该模型核对控制器在小型设备中的占位关系；对于机械设计人员，则可把它作为标准电气元件纳入整机数字样机，在设计早期发现安装、操作和散热方面的冲突。
