法兰式电磁失电制动电机总成

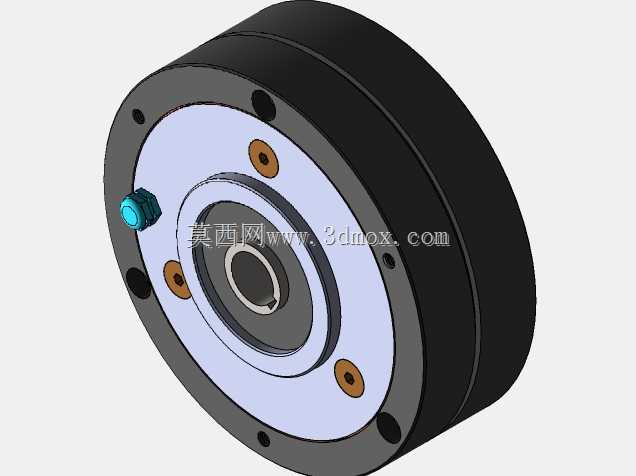

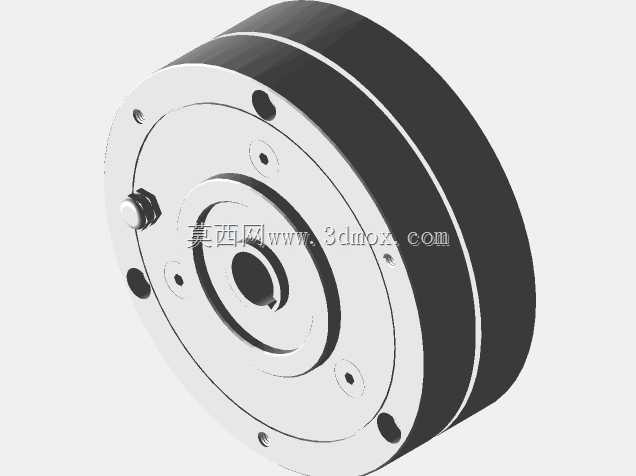

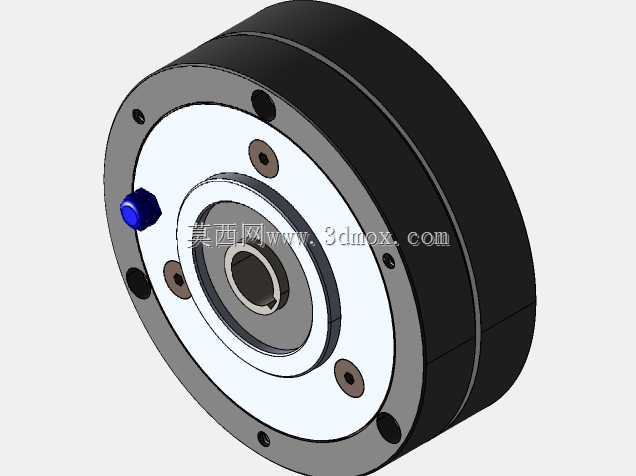

　　该制动部件采用薄型圆盘式布局，主体由励磁壳体、摩擦副、衔铁盘、中心轮毂、复位弹性元件及端盖连接结构组成，整体同轴套装在电机输出轴端，依靠端面摩擦实现扭矩传递与制动锁定。从结构形态看，外侧圆柱形壳体容纳线圈与磁路组件，前端法兰面布置多组安装孔，既承担与电机端盖或设备支架的连接，又保证制动器与电机轴的同轴关系；中心开孔区域用于穿过电机轴，轮毂通过键或锁紧方式与轴连接，摩擦片在衔铁压合时将轴系扭矩传递到固定壳体，从而形成制动约束。

　　在实际设备中，这类制动器常用于伺服进给轴、输送辊道、升降机构、包装机械、纺织机械、轻工自动化线以及需要断电保持位置的传动场合。设备正常运行时，励磁线圈通电产生磁场，衔铁被吸向磁轭，摩擦面之间释放间隙，电机轴可自由旋转；当控制系统断电、急停或动力中断时，电磁吸力消失，弹性元件推动衔铁压紧摩擦盘，轴端立即产生制动力矩，避免负载下滑、惯性漂移或误动作。对于垂直升降轴、倾斜输送机构和有人机协同的工位，这种失电制动方式具有明确的安全意义。

　　建模时需要重点表达磁轭与衔铁之间的轴向气隙，因为气隙直接影响吸合响应、释放灵敏度和摩擦片磨损后的补偿能力。摩擦盘通常位于衔铁与固定承压面之间，两侧工作面在制动时承受正压力和切向摩擦力，长期运行后会产生磨损，因此结构上应保留间隙调整或自动补偿空间。前端面上的小孔、沉孔和定位特征并非装饰特征，而是对应螺钉紧固、定位销、手动释放或装配观察等功能，建模时应保持孔位圆周分布关系与真实安装逻辑一致。

　　安装边界方面，该产品以法兰端面作为主要定位基准，外径决定了电机后端盖或安装支架所需的径向空间，轴向厚度则影响电机总成长度。中心轴孔、键槽和轮毂尺寸需要与被制动轴匹配，若轴径偏大或轴端伸出长度不足，会造成装配干涉；法兰孔的节圆直径、孔数和沉孔深度也要与配套电机端盖核对。布置在紧凑设备内部时，还需考虑线圈散热、接线盒方向、手动释放螺钉操作空间以及摩擦粉尘排出路径，不能只按外形轮廓进行简单堆叠。

　　从设计思路看，圆盘式结构的优势在于转动惯量较低、轴向尺寸紧凑、同轴度容易保证，适合直接集成到电机尾部。制动器外壳承担磁路和防护双重作用，外圆面的分层线条反映了磁轭、线圈腔和端盖之间的装配关系；前端环形区域的多个安装孔使制动力矩能够通过螺钉路径传回固定机架，避免制动反力只作用在轴上。中心凸台与轴孔形成旋转部件的支撑和定位关系，端面摩擦环则是扭矩转换的核心区域。

　　在选型和结构校核中，不能仅关注额定制动力矩，还要结合电机转速、负载惯量、制动频次、环境温度和允许磨损周期。高频启停工况下，摩擦面热负荷较高，线圈持续通电也会带来温升，因此三维布局中应避免制动器被封闭在无气流的狭小腔体内。对于需要维护的设备，法兰连接面、接线位置和手动释放结构应留出操作空间；对于精密伺服轴，则要控制衔铁和轮毂的径向跳动，防止制动拖滞造成发热或定位波动。

　　该模型完整呈现了电磁失电制动器的外部形态、端面孔系、中心轴孔、摩擦盘层级和法兰安装关系，可用于电机尾部制动总成的结构核对、设备空间干涉检查、装配演示以及传动安全方案讨论。
