哈蒙德1950A密封接线外壳结构

　　这套壳体结构面向工业现场的小容量电气接线、端子转接、弱电模块封装场景，常见于机床周边分线、自动化设备侧壁安装、户外检测装置防护、通信线路中转以及小型传感器电路收纳。它的核心作用不是承载复杂机构，而是为内部接线端子、小型电路板或继电器模块提供一个边界清晰、拆装方便、具备防尘防溅能力的封闭空间。现场使用时，线缆可从壳体侧面或底部通过防水接头引入，内部预留区域用于布置端子排、扎线点和接地连接；上盖通过四颗螺钉压紧，能够在检修时快速打开，也能在长期运行中保持相对稳定的防护状态。

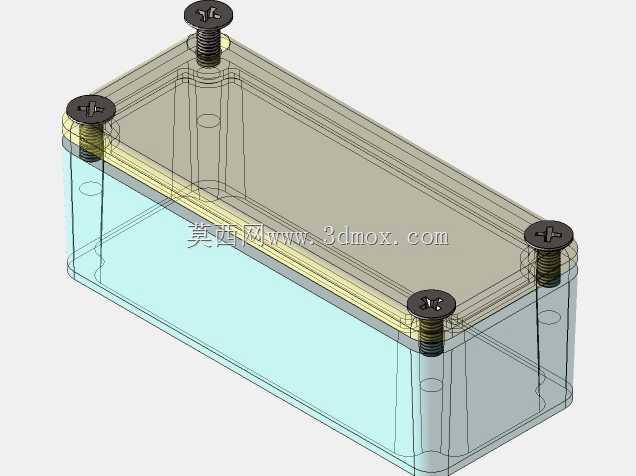

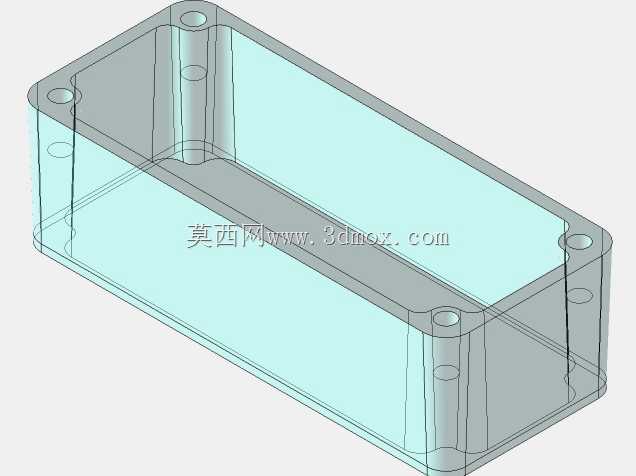

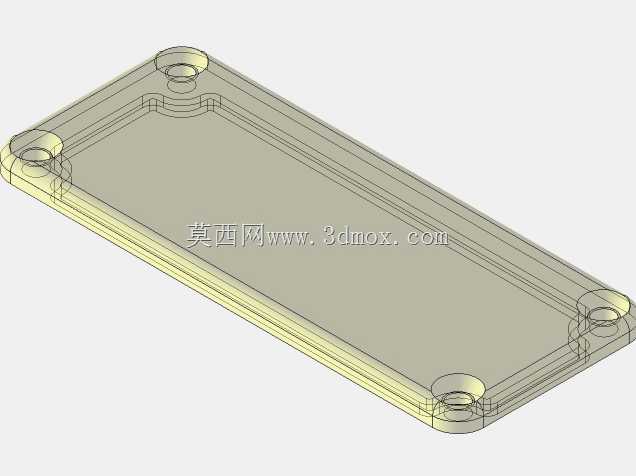

　　从结构组成看，模型包含下壳、上盖、四颗紧固螺钉以及对应的螺纹连接柱。下壳为浅盒形主体，侧壁与底部形成容纳腔，四角向上延伸出安装柱，柱体内部承担螺钉旋合或嵌件连接功能。上盖为平板式封盖，边缘与下壳口部形成搭接关系，配合密封垫或密封胶槽后，可减少灰尘、水滴和飞溅物进入内部。螺钉采用十字盘头形式，分布在壳体四角，使压紧力沿周向均匀传递，避免单点锁紧造成盖体翘曲。透明视图中可以清楚看到螺钉、柱体和壳体壁厚之间的关系，这种表达对检查干涉、判断锁附行程和评估装配顺序很有帮助。

　　设计思路上，该类外壳优先考虑通用防护与批量加工便利性。盒体外形采用圆角矩形，既降低注塑或机加工时的应力集中，也减少操作人员在设备旁维护时被锐边划伤的风险。四角螺钉远离中间容纳区，能够让内部空间尽量完整，方便布置不同长度的端子排或小型PCB。侧壁高度与底厚形成稳定的腔体比例，在保证元器件不与盖体干涉的同时，控制整体占用体积。上盖与下壳的分型面沿口部布置，密封件可放置在两者之间；当螺钉向下压紧时，盖体沿柱体轴线方向贴合，密封面受力明确，后期如果需要提升防护等级，也可通过调整垫片厚度、增加凸筋或改用车削密封槽来实现。

　　外形尺寸与安装边界需要结合实际选型校核。该壳体属于长条型小盒，长度方向明显大于宽度方向，适合沿设备横梁、机架立柱或墙面水平布置。安装时不仅要关注外壳本体长宽高，还要预留螺钉头部操作空间，尤其是四角位置，螺丝刀或电批需要有垂直进入的角度；若壳体贴近线槽、桥架或其他面板安装，侧边应留出线缆接头和弯头的弯曲半径。内部可用高度不能直接按外壳总高计算，需要扣除上盖内表面、螺钉柱凸起、端子高度以及线缆折弯占用。对于带指示灯、按钮或接插件的改装方案，还要在盖体或侧壁开孔前确认壁厚、加强筋位置和密封面连续性，避免开孔破坏四角锁紧后的整体刚性。

　　工程建模时，壳体的配合关系应重点处理。螺钉柱不是单纯装饰特征，它决定了反复拆装后的连接寿命；柱体外径、内孔深度、螺纹有效旋合长度以及根部圆角都要与所选螺钉规格匹配。若采用塑料自攻螺钉，柱孔直径需控制在合理范围，过大会导致锁附力不足，过小则容易造成柱体开裂。若采用金属嵌件，则要在模型中体现嵌件外径、压入深度和防转结构。上盖螺钉孔建议设置沉台或局部加厚区，使螺钉头压紧面平整，同时减少盖板局部变形。盒口位置可增加一圈浅槽或凸边，用于定位密封圈；密封筋不宜过高，否则盖体在四角锁紧时中间区域可能出现贴合不实。

　　在实际设备布局中，这种外壳还承担电气隔离和维护边界的作用。弱电信号端子与现场动力线分开布置时，壳体可作为独立中转节点，减少线路裸露。若安装在有切削液、油污或粉尘的环境中，线缆入口应配合电缆防水接头，盖体密封面避免被走线擦伤；若安装在干燥控制柜内部，则可简化密封结构，把重点放在接线整齐、端子固定和标签识别上。模型中四角锁附的方式也适合维护频次较高的场合，相比胶粘或焊接封盖，它可以重复开启，便于排查端子松动、更换熔丝或调整内部跳线。

　　从制造角度看，盒体壁厚应尽量保持均匀，转角处通过圆角过渡，螺钉柱与侧壁之间可设置加强筋，但筋位不能侵入元器件安装区。底部若需要壁挂固定，可在四角柱下方扩展出安装耳，或在壳体背面预留独立固定孔；若保持现有外形，则可通过支架、导轨卡扣或背板转接。对于需要铣削加工的小批量样机，模型中的透明结构有助于确认刀具可达性和内腔深度；对于注塑量产，则应进一步检查拔模方向、顶出位置、盖体翘曲和密封平面度。整体而言，该结构把防护、容纳、锁附与维护集中在一个紧凑盒体中，适合作为通用电气外壳进行二次设计和现场适配。
