新捷XC3系列可编程逻辑控制器结构设计

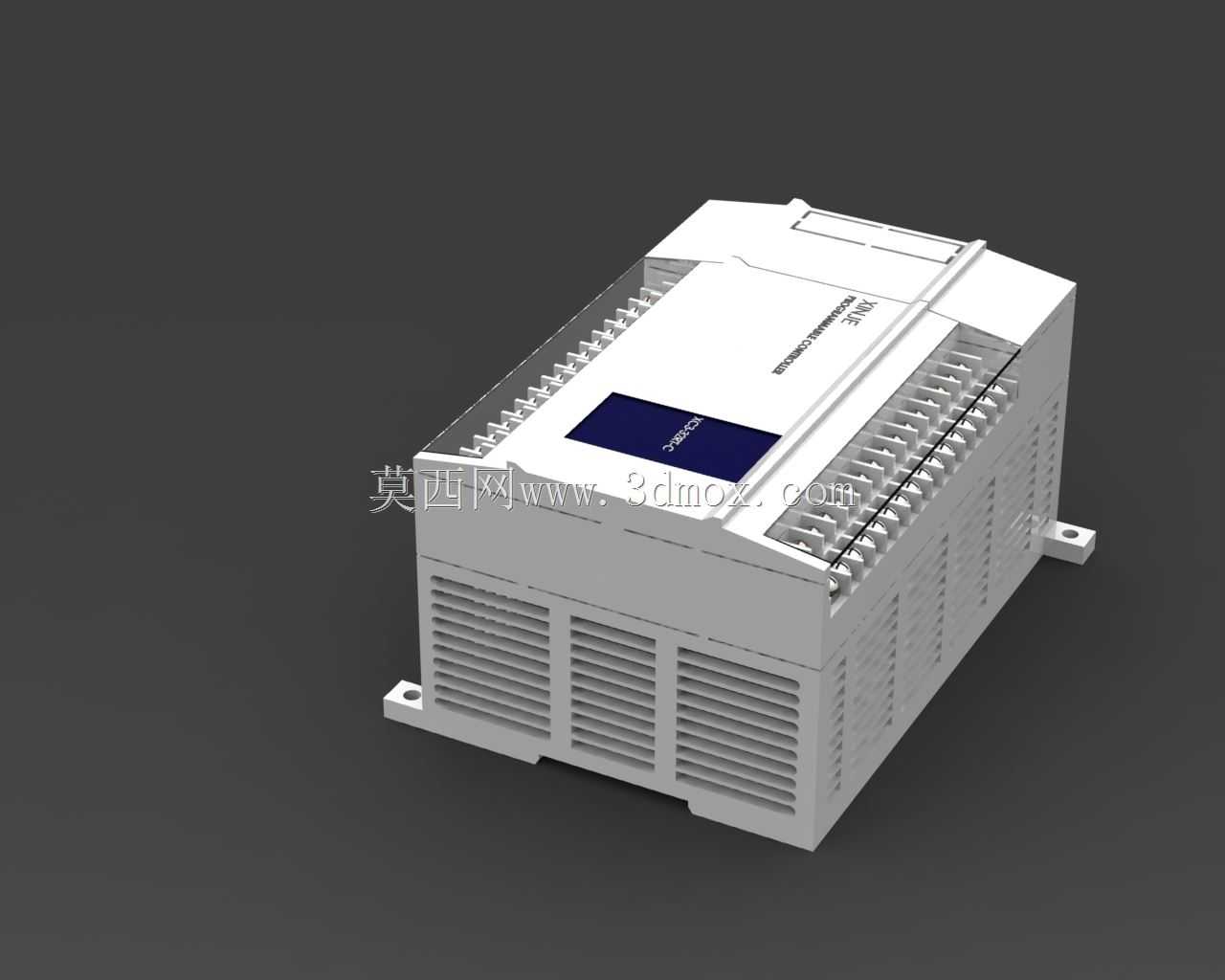

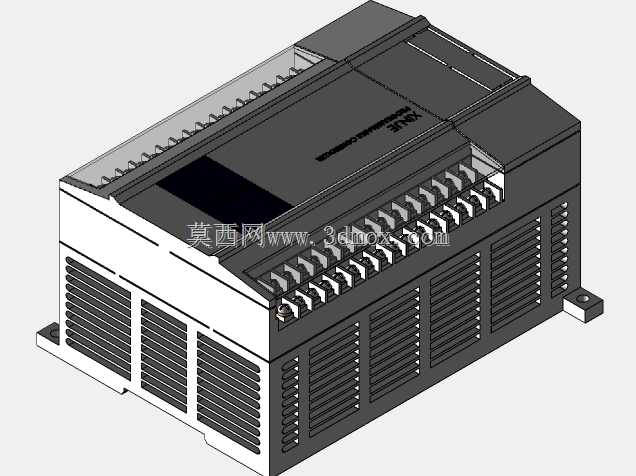

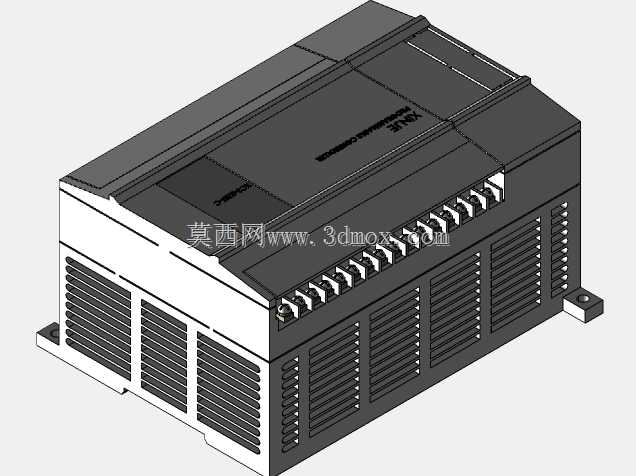

　　在离散制造产线的电气控制回路搭建、小型专用设备的逻辑控制改造、非标自动化单机的核心控制单元选型场景里，这类小型一体式PLC的三维结构建模精度，会直接影响后续电气柜布局、接线工位操作空间预留、现场安装适配的全流程效率。不同于模块化大型PLC的分体拼接结构，这款XC3系列PLC采用一体式主机壳体设计，将输入输出接线端子排、核心控制电路板、电源模块、状态指示区域全部整合在单块注塑壳体内，省去了模块间拼接的连接结构冗余，整体结构紧凑度更适合安装空间局促的小型设备场景。

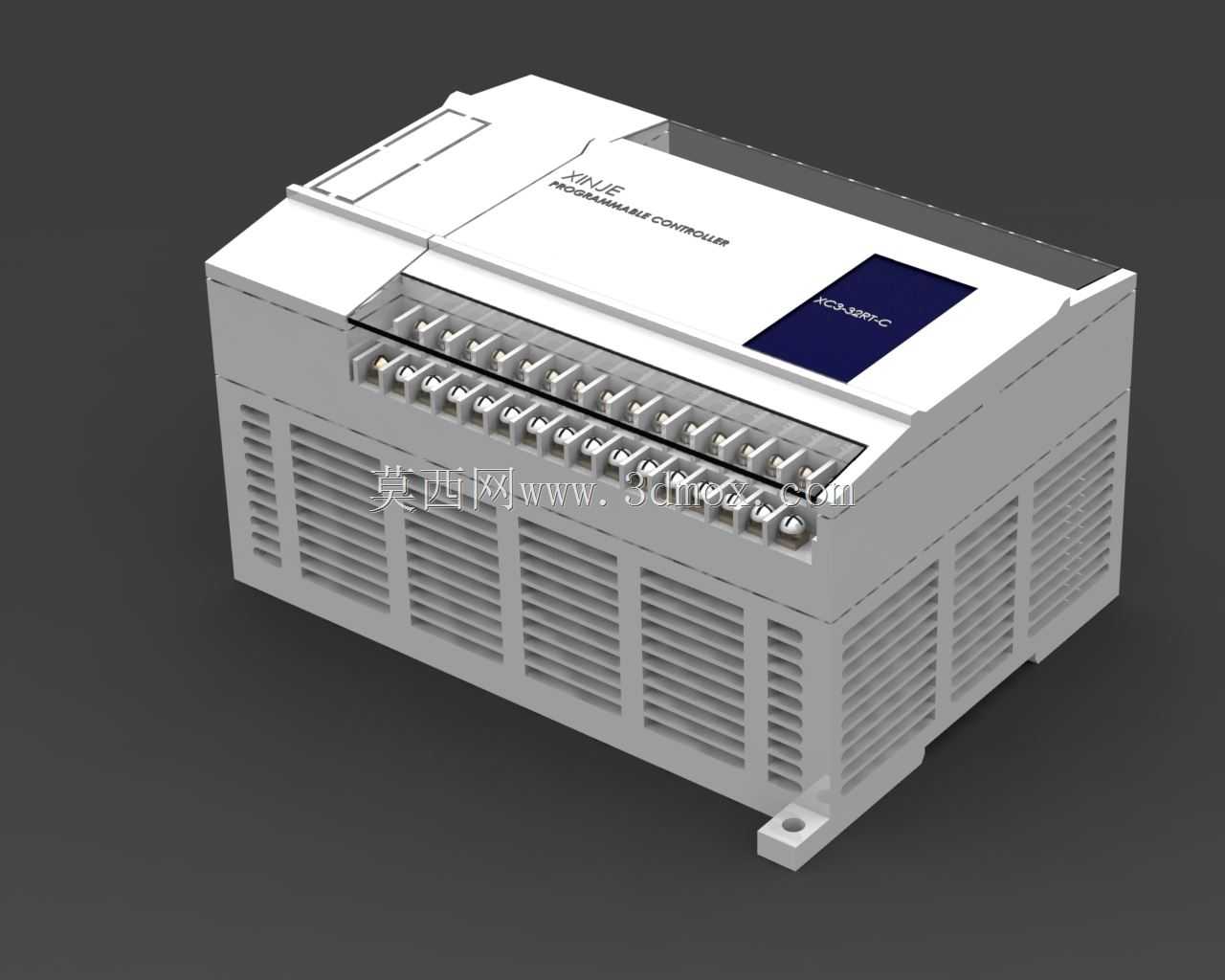

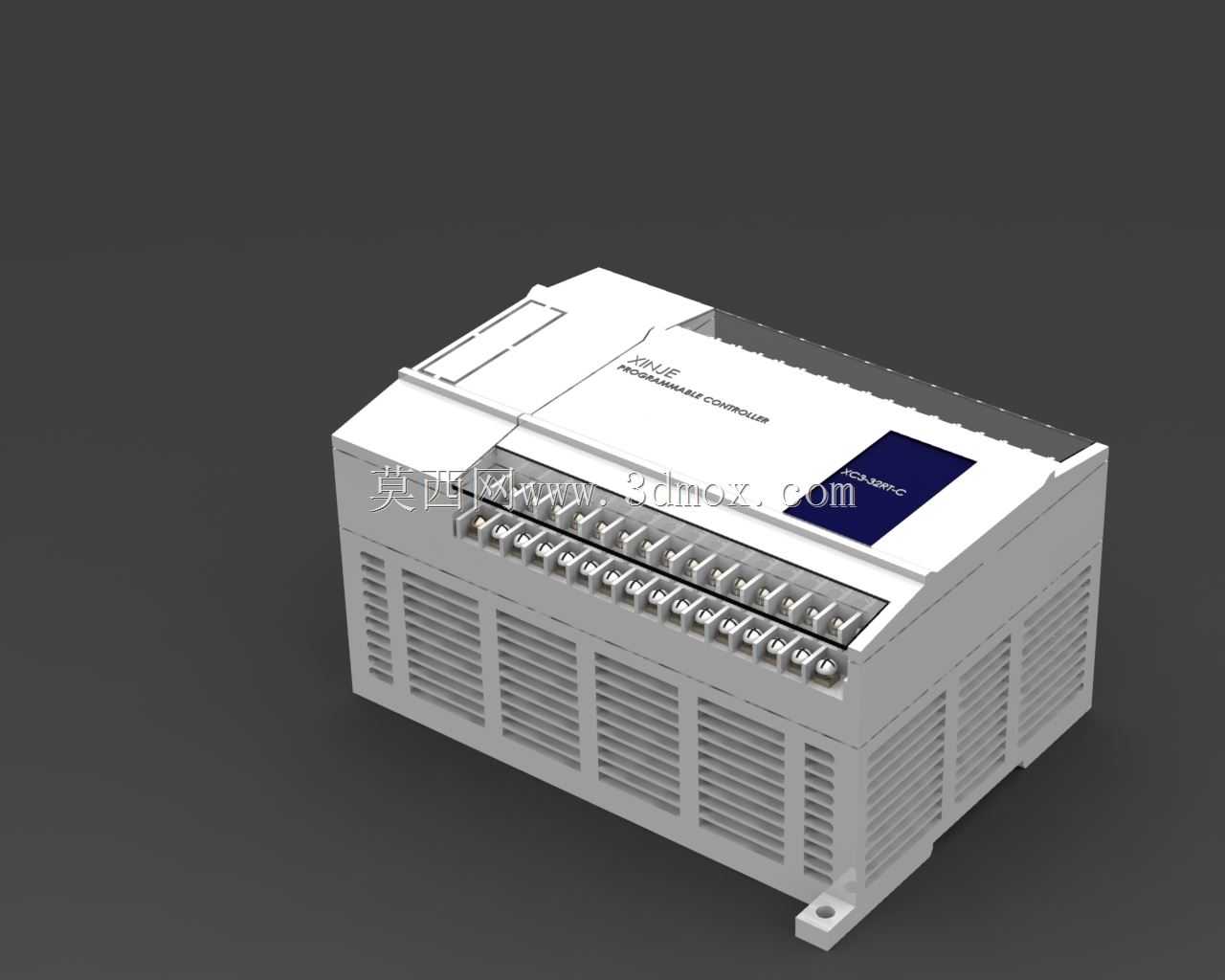

　　从实际功能适配角度看，这款PLC的上盖区域预留了清晰的品牌标识区与型号标注区，正面斜向排布的输入输出端子排采用等间距栅格设计，每个接线位对应独立的压线螺丝安装位，端子排上方预留了标签卡槽位，方便现场接线时标注点位定义，降低后期运维的查线难度。端子排旁的深蓝色区域是状态指示面板的安装位，内置电源、运行、故障以及各输入输出点位的状态指示灯，面板采用半透深色材质，既能保证指示灯光线透出，又能避免车间环境下的灰尘、切削液飞溅直接接触指示灯焊盘，提升长期运行的防护能力。

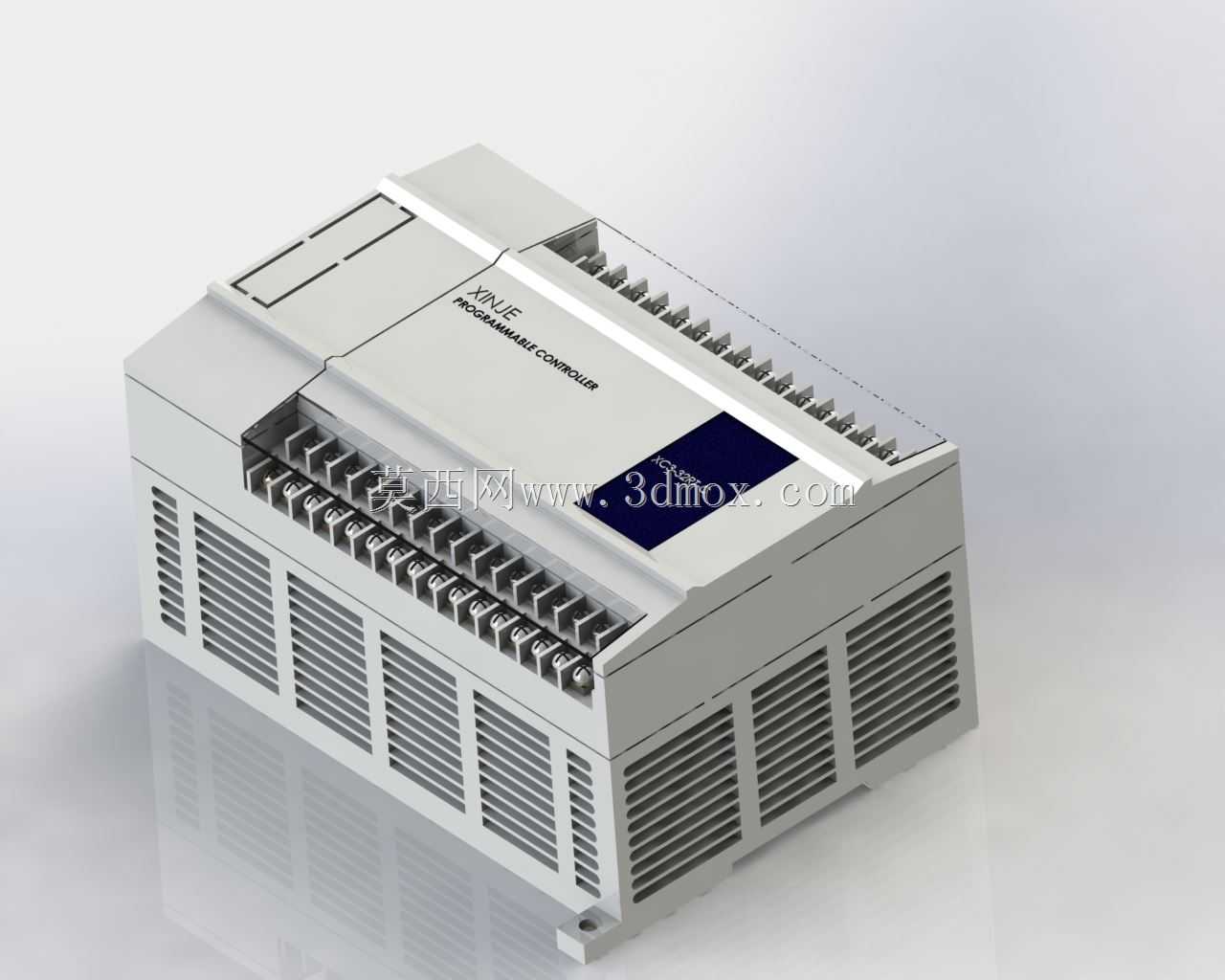

　　壳体侧面设计了等间距的通风格栅，格栅采用斜向冲切结构，在保证壳体内部空气流通散热的同时，可阻挡大部分车间环境下的大颗粒金属碎屑、粉尘直接落入壳体内部，适配机加工、装配类车间的多尘运行环境。壳体底部的两个对角位置设计了带安装孔的固定支脚，支脚与壳体为一体化注塑结构，安装孔的孔径适配常用的M4自攻螺丝或者DIN导轨安装卡扣的固定尺寸，既可以直接通过螺丝固定在电气安装板上，也可以搭配标准导轨卡扣卡装在35mm标准DIN电气导轨上，两种安装方式的兼容设计，能适配不同厂家的电气柜安装规范，减少现场安装的改造成本。

　　建模过程中需要重点把控几个关键尺寸边界：首先是端子排的接线操作空间，端子排顶面到电气柜柜门或者上层线槽的净距需要预留至少35mm，保证压线钳可以垂直伸入完成接线操作，不会出现空间不足导致的压线不牢、接线虚接问题；其次是壳体侧面的散热间隙，PLC安装时与相邻电气元件比如断路器、开关电源、继电器组的侧面净距需要保留至少10mm，避免相邻元件的发热传导导致PLC壳体内部温度过高，影响内部电子元件的运行寿命；还有底部安装支脚的定位尺寸，两个固定孔的中心距需要严格匹配实物参数，避免现场安装时出现孔位不对、强行拧螺丝导致壳体开裂的问题。

　　从结构设计的合理性来看，这款PLC的壳体边角全部采用圆角过渡处理，没有尖锐的直角棱边，既可以降低注塑生产时的应力集中问题，提升壳体的抗冲击强度，也能避免现场安装接线时操作人员被锐边划伤。上盖与底座的拼接采用卡扣加隐藏式螺丝的固定方式，日常维护时拆开上盖检查内部电路板不需要拆除全部外部接线，卡扣结构可以实现上盖的快速拆卸，隐藏式螺丝则保证了壳体拼接的紧密性，避免长期运行中因为设备振动导致上盖松动脱落。

　　在实际设备选型适配中，这类一体式PLC常被用在小型输送带的逻辑控制、单机冲压设备的安全回路控制、小型包装机械的动作时序控制、非标检测设备的信号采集与输出控制场景，其紧凑的结构尺寸可以在有限的电气柜空间内完成布置，不需要额外预留模块扩展的冗余空间，对于IO点位需求固定、控制逻辑相对简单的设备场景，相比大型模块化PLC的结构适配性更强。建模时还原的端子排布、安装孔位、外形轮廓尺寸，可直接用于电气柜的三维布局干涉检查，提前排查接线空间不足、元件安装碰撞、柜门关闭干涉等常见的电气设计问题，减少现场安装调试时的返工量。
