8毫米规格传感器固定安装支架

　　这款8毫米规格的传感器固定支架，主要面向桌面级3D打印设备、小型自动化检测工位以及DIY传感改装场景设计，整体采用可直接通过FDM工艺打印的一体化结构，适配直径8毫米的圆柱型光电、接近类传感器，支架上预留的传感器穿装孔孔径为3毫米，可配合M3规格的锁紧螺钉完成传感器径向锁止，避免设备运行过程中传感器出现轴向窜动、角度偏移的问题。

　　从实际装机的使用场景来看，这类小尺寸传感支架常被布置在3D打印机的运动轴旁、小型输送线的来料检测位、桌面机械臂的末端执行器侧边，用来固定位置检测元件，完成工件到位判定、运动轴原点触发、料边位置识别这类基础检测动作。支架的整体外形采用阶梯式块状布局，底部为平直的贴合安装面，可直接贴装在铝型材平面、设备钣金立板或者3D打印的设备机架上，底部预留的安装位可适配常规的M3/M4紧固螺钉，安装时不需要额外加工复杂的配合槽，只需要在安装基面开出对应孔位即可完成固定。

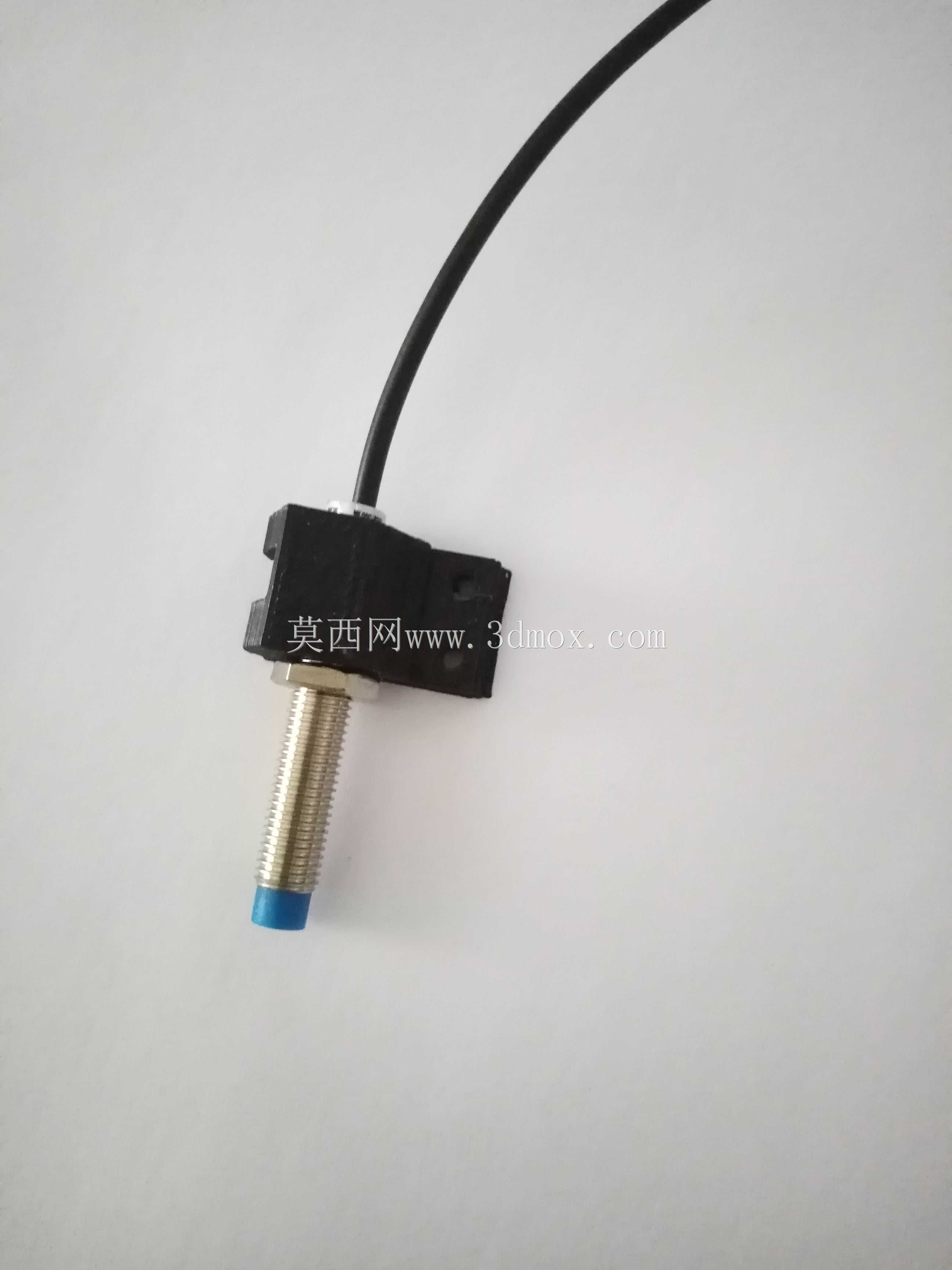

　　结构设计上没有采用多余的镂空或者薄壁造型，整体壁厚均匀，完全适配PLA耗材的FDM打印特性：打印时不需要添加支撑，沿支架高度方向竖直摆放即可一次成型，既避免了支撑拆除带来的表面毛刺，也保证了支架受力部位的层间结合强度。支架上部的传感器容纳槽采用半开放的卡槽式设计，传感器从侧方滑入或者从上方压入都可以完成预装，侧面的3毫米锁紧孔正对传感器的圆柱外壁，拧紧锁紧螺钉后可以将传感器牢牢顶紧，既可以固定传感器的轴向插入深度，也可以限制传感器周向转动，保证检测端面的朝向始终对准待检测目标。

　　支架的侧边做了切角避让处理，当安装空间比较紧凑、周边存在走线槽或者相邻运动部件时，切角结构可以留出足够的安全间隙，避免运动件运行过程中剐蹭支架本体。支架中部的镂空区域一方面可以减少PLA耗材的用量，缩短打印耗时，另一方面也可以让传感器的接线从镂空位置直接穿出，理顺走线方向，避免线缆弯折干涉运动部件。

　　从安装边界尺寸来看，支架的整体高度适配8毫米直径传感器的常规安装长度，传感器装入后检测端面可以伸出支架前端面2到5毫米，既不会因为伸出过长导致传感器被运动工件撞坏，也不会因为端面缩在支架内部导致检测距离不足、触发信号不稳定。支架的底部安装面平面度在打印完成后自然成型即可满足使用要求，不需要二次铣削加工，对于小批量试制的设备来说，直接打印即可快速完成传感点位的加装，不需要额外开模或者采购标准金属支架，大幅缩短改装调试的周期。

　　在结构强度校核层面，常规PLA材料打印填充率设置为20%以上时，支架即可承受传感器自身重量以及设备运行带来的常规振动，不会出现固定位松脱、支架断裂的问题；如果应用在振动幅度更大的工业设备工位，也可以将耗材更换为PETG或者ABS，在不修改支架三维结构的前提下直接打印，即可获得更好的抗冲击、耐温性能。支架的锁紧孔位置做了局部加厚处理，频繁拧动锁紧螺钉调整传感器位置时，孔位周边不会出现开裂、滑丝的情况，可反复多次调整传感器的检测距离，适配不同的检测工况需求。

　　这类支架的设计逻辑完全围绕小尺寸传感安装的实际痛点展开：市售标准金属传感支架往往适配M12、M18这类大规格传感器，针对8毫米直径微型传感器的小型固定座可选种类很少，且外购支架的安装孔位很难匹配自制设备的机架布局，通过三维建模完成定制化支架设计后，可以完全按照实际安装空间调整支架的长宽高、安装孔间距、传感器伸出长度，让传感检测单元的布置更加灵活，在紧凑的设备内部空间里也能完成可靠的检测元件固定。
