坡道限位端挡板带双安装孔结构件

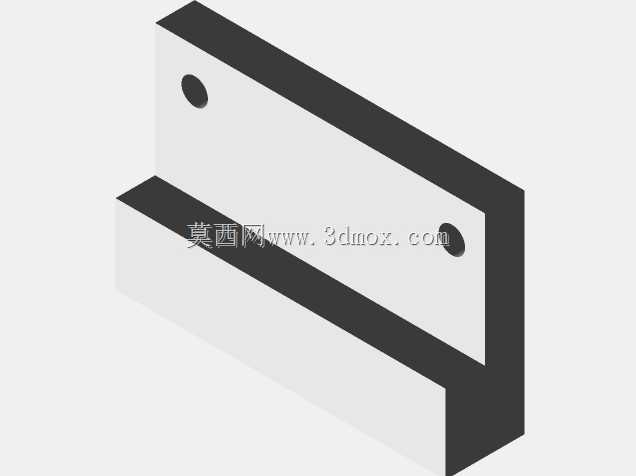

　　这款端挡板属于小型输送坡道、3D打印出料滑道以及轻型物料导向工位常用的端部限位构件，整体采用L型折边截面构型，主体为长条形立板搭配底部同向延伸的承托折边，两个安装孔分别布置在立板长度方向的两端区域，孔位规格包含3mm通孔与适配M3紧固件的安装孔，可直接通过M3螺丝、配套螺母或者预埋热熔铜螺母完成和坡道侧梁、型材支架的锁紧固定。

　　从实际工位使用逻辑来看，这类端挡板大多布置在倾斜滑道的出料终端或者分段接驳位置，一方面阻挡沿坡道下滑的轻型工件、打印成品、零散五金件避免从侧端滑脱掉落，另一方面也可作为坡道端部的定位基准，对齐后续接料盒、传送带接驳面的边界，在桌面级3D打印集群的出料收集线、小型零件排序滑道、手工装配工位的溜料槽里应用十分普遍。折边的L型结构并非单纯做造型：竖直立板承担工件滑移过程中的侧向冲击与挡止限位作用，底部水平折边则贴靠在坡道底板的上表面或者侧梁安装面上，既可以分散紧固件的压紧应力，避免PLA材质的板件在螺丝锁附时出现局部翘曲、开裂，也能在工件剐蹭挡板时提供额外的支撑抗弯截面，相比单薄的直板挡片，抗侧向推挤的能力提升明显。

　　设计阶段首先要匹配现有坡道的安装边界：立板的总长度需要覆盖坡道的有效通行宽度，两端预留的孔边距要保证M3螺丝锁附时扳手或者螺丝刀有足够操作空间，不会和坡道侧边的铝型材棱边、其他接驳零件发生干涉。两个孔位一长一短分布在立板两端，安装后可以形成稳定的两点固定，杜绝挡板受工件反复撞击后出现绕单点转动、移位的问题。孔位区分3mm光孔和M3适配孔的设计，也兼顾了不同安装场景：3mm通孔可以直接穿过自攻螺丝或者外径3mm的销轴做快速定位，M3孔则适配标准公制螺丝，和常规3D打印机、轻型工装常用的紧固件体系完全通用，不需要额外定制特殊规格的连接件。

　　材质选用PLA进行打印制作也和使用场景高度匹配：这类挡板承受的载荷大多是塑料小件、轻型打印成品的低速冲击，没有持续高温或者大负载工况，PLA的刚性足以满足挡止需求，同时打印过程中翘曲变形量小，不需要封闭腔体即可打出平整度较好的长板件，后期如果需要调整挡板高度、孔距或者折边宽度，只需要修改三维模型的对应参数即可快速重制，相比采用钣金折弯、亚克力切割的方案，小批量试制和迭代的成本更低。建模过程中需要特意关注几处工艺细节：立板和底部折边的交接转角要设置合理的圆角过渡，避免3D打印过程中应力集中导致转角处层间开裂；安装孔的周边可以适当做局部加厚凸台，抵消螺丝锁附时的压应力，防止长期使用后孔位周围出现发白、裂纹；板件的壁厚要结合打印喷嘴尺寸设定，保证外壁厚度为喷嘴线宽的整数倍，让打印出来的构件内部填充和外壁结合更致密，整体抗弯强度更稳定。

　　现场安装时，先将挡板的水平折边贴合在坡道底板的预设安装位，把两个安装孔和支架上的预钻孔对齐，先穿入一侧螺丝临时定位，调整挡板立板和坡道走向的垂直度，确认挡板端面不会凸入工件通行的有效宽度区间造成卡料，再锁紧两侧紧固件，若工位需要频繁调整挡板位置，也可将支架上的对应孔位加工成长条形腰孔，无需完全拆下螺丝即可滑动调整挡板的挡止位置。在长期使用场景中，该挡板除了端部挡料，还可作为传感器安装的依托支架，在立板外侧粘贴光电传感器或者微动开关，工件滑移到端部触碰挡板时即可触发计数、停机信号，拓展出物料到位检测的功能，构件本身结构简洁，没有复杂曲面和异形特征，打印制作、装配维护都十分便捷，完全适配轻型溜料坡道的端部限位需求。
