五孔六角批头收纳座结构设计

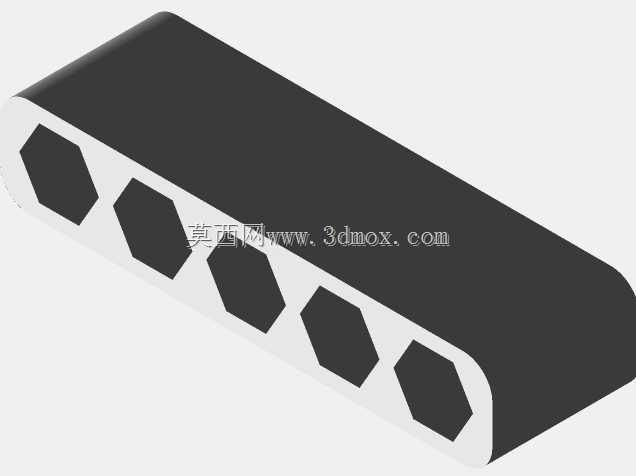

　　这款五孔六角批头收纳座面向装配工位、维修台以及个人工具柜的零散批头整理需求，解决日常操作中六角批头散放、混放、滚落和取用辨识慢的问题。结构主体采用长条块状外形，端部做圆弧过渡，正面沿长度方向等距布置五个正六边形插孔，孔位贯通或具有足够插入深度，可容纳标准六角柄批头竖直插放。黑色主体与浅色孔口形成清晰视觉对比，孔位轮廓在模型中直接表达，便于检查批头柄部与座体之间的配合间隙。

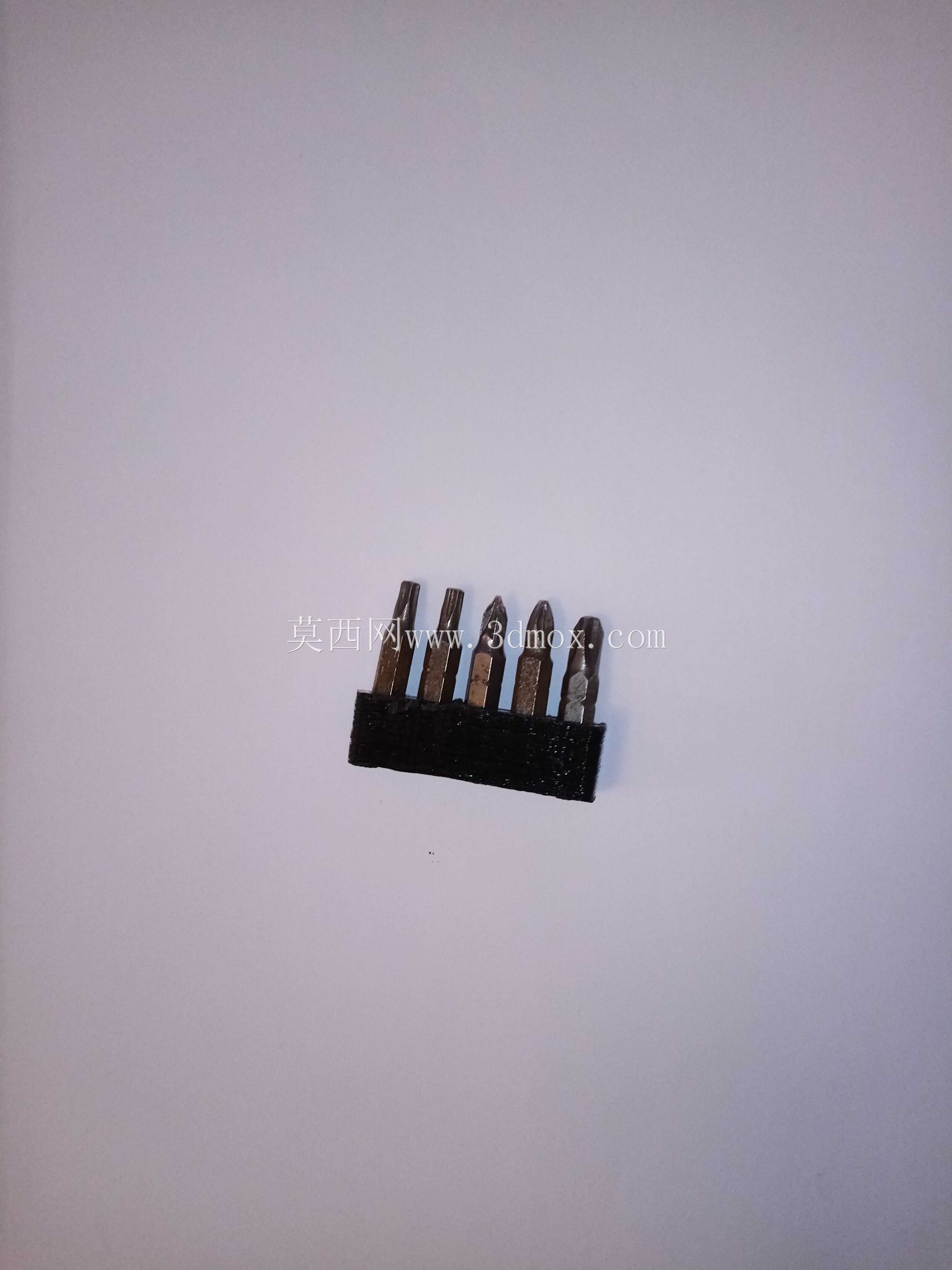

　　从实际使用场景看，装配线上常需要频繁更换十字、一字、内六角、梅花等不同端头的批头，若批头直接放置在工作台面，容易被零件盒、电动螺丝刀、线缆遮挡，也可能在台面上滚动后掉落。该收纳座通过一排独立六角孔将批头分隔固定，操作者取放时不需要打开盒盖，也不必在混装批头中翻找；五个孔位适合放置当前工序最常用的批头组，既可以放在工作台边缘，也可以纳入工具板、抽屉分隔区或移动维修箱内使用。

　　结构设计的重点在于孔形与批头柄部的匹配。正六边形孔需要保留合理间隙，间隙过小会使批头插拔阻力过大，尤其在塑料件受温度、湿度影响产生轻微收缩后，可能出现卡滞；间隙过大则会使批头倾斜，相邻工具之间发生碰撞，收纳座移动时也容易松脱。建模时应围绕六角柄对边尺寸建立孔位，并在孔口加入轻微导入倒角，使批头在盲插状态下也能顺利进入。孔与孔之间的壁厚需要兼顾强度和节距，壁厚过薄会在反复插拔后产生裂纹，节距过大则会增加座体长度，降低台面空间利用率。

　　外形方面，长条矩形主体提供稳定支撑，底面可按实际加工方式做成平面，以保证放置时不翘动。端部圆角并非单纯装饰，它减少了尖锐边角在工具包内刮擦其他物品的可能，也降低PLA打印件边角受碰撞后分层的风险。主体高度应与常用批头柄插入深度相协调：过低会导致批头插入后重心偏高，过高则浪费材料并使批头外露长度不足，不便快速拔出。对于3D打印制作，该结构适合采用直立或平放取向，孔壁、顶面和底面的打印路径应保证连续，避免在受力较大的孔间壁位置形成薄弱层纹。

　　安装边界上，该收纳座既可作为独立台式工具座使用，也可在底面增加螺钉孔、背胶槽或磁吸嵌件槽，固定在工具挂板、抽屉侧壁、维修车侧板上。若采用螺钉固定，需要在模型底部预留沉头孔位置，并避开五个六角孔的贯通区域；若采用胶粘或磁吸方式，则底面应保持足够平整面积。座体长度由五个孔位节距、两端安全边距和圆角半径共同决定，宽度方向需覆盖六角孔最大对角尺寸并保留外侧壁厚，高度方向则根据批头柄插入深度和座体稳定性确定。

　　在功能扩展上，该结构可以按相同孔形逻辑延伸为四孔、六孔、十孔等不同规格，也可将孔径分组，以兼容不同规格的六角柄工具。当前五孔版本强调紧凑和常用批头快速轮换，适合放在空间有限的通讯设备维修台、电子装配工位、精密仪器检修桌面。模型中孔位排列规整，外形简洁，没有复杂运动机构，设计验证时主要关注插拔寿命、孔口耐磨、座体防滑以及批头满载后的抗倾覆能力。通过这些结构处理，收纳座不仅承担存放功能，也使工具状态可视化，帮助操作者在作业前快速确认批头类型和数量，减少工具遗失与工位混乱。
