胶合板数控切割双盘绕线塑料支架

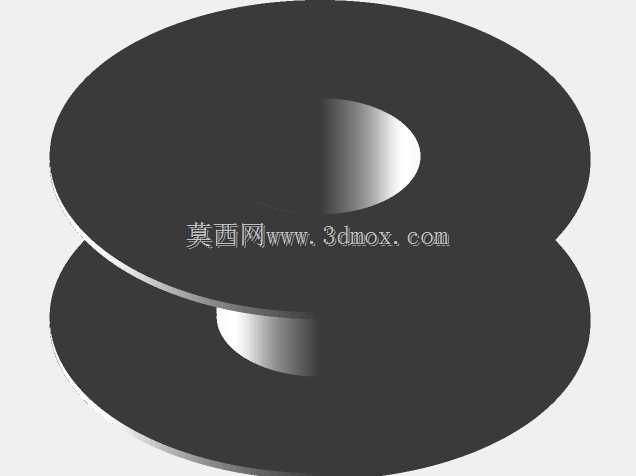

　　这套绕线承载支架的结构主体采用胶合板经数控切割成型，整体围绕双盘式线卷承载、悬臂压固与侧部限位三个核心功能搭建，适配车间内细线缆、塑料焊丝、柔性线材的临时承托与顺畅放线作业。从现场使用的实际工况出发，线材卷在放线过程中很容易出现轴向窜动、外圈松脱散卷、转动卡滞的问题，设计时没有采用全金属铸造的厚重支座方案，而是选用易加工、成本可控的层压胶合板作为主材，通过路径切割直接加工出上下两个平行的圆形承托盘，两盘之间保留同轴的圆柱凸台作为线卷内孔的定位段，线卷套入后内孔与凸台间隙配合，转动时不会出现径向偏摆。

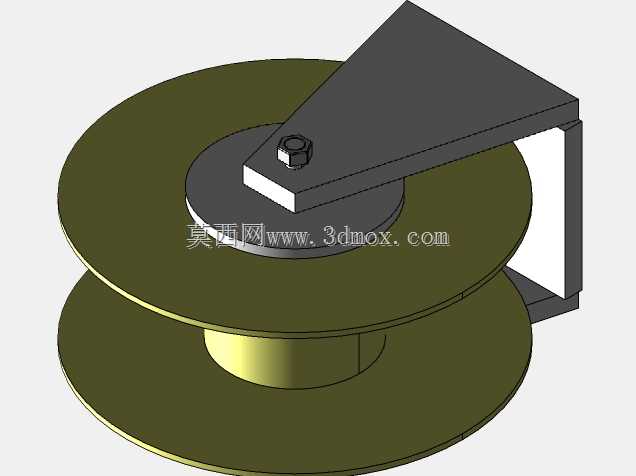

上部的悬臂压架是整套结构的受力核心，三角形的斜向支撑板从侧部立架延伸至双盘组件的中心正上方，

　　板件末端开出同轴的沉孔，穿入M8规格的长螺杆，螺杆底端压合在中心轴承位的上端面，搭配M8螺母锁止后，既可以限制线卷沿轴向向上窜动，又不会压死转动副，保证线卷受拉线外力时可以绕中心轴灵活回转。侧部的立架采用两块平行胶合板拼接成U型卡槽结构，卡槽的内侧间距与双盘组件的侧边厚度匹配，立架底部预留安装孔位，既可以通过木螺钉直接固定在木质工作台面，也可以搭配压板锁附在金属机架的型材横梁上，安装边界不需要额外定制复杂连接法兰，现场装配时仅需完成4处木螺钉锁付、两处螺母紧固即可完成全部组装。

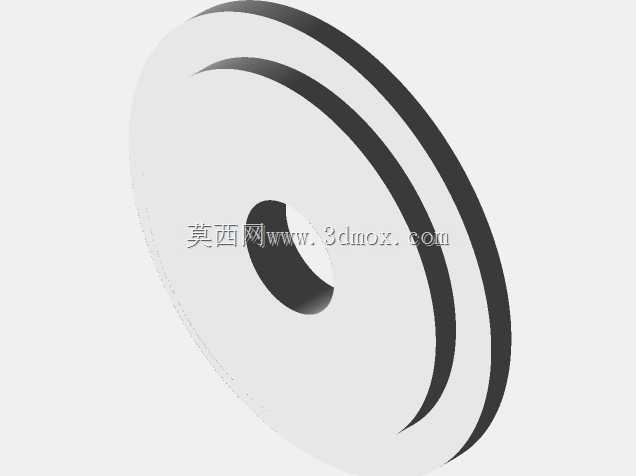

转动副位置配置了标准深沟球轴承，轴承内圈与中心固定轴配合、外圈与线卷承载盘的中心孔过盈装配，

　　轴承选型时承载余量覆盖常规10kg以内线卷的径向载荷，放线过程中即使拉线方向存在侧向偏角，轴承也能抵消径向分力，避免盘面出现倾斜卡滞。整个支架的外形轮廓以圆盘直径作为最大径向边界，双盘的间距根据常用线卷的轴向宽度设置，常规市售的小型塑料焊丝盘、通讯布线用细线缆盘都可以直接放入，不需要额外加装调整垫片。

从结构建模的逻辑来看，所有板件都采用等厚度胶合板的拉伸切割特征生成，不需要复杂的曲面铣削加工，数控路径输出后可以直接在普通雕刻切割机上一次切出所有板材零件，单件下料的材料利用率高，边角余料还可以用于加工小的定位垫块。悬臂的三角形构型并非外观造型选择，而是从受力路径推导而来：侧部立架承担支撑反力，

　　斜向板件将中心位置的下压力均匀传递到立架两侧，相比直板式悬臂，三角形结构的抗弯截面模量更高，在螺杆锁紧、线卷满载偏载的情况下，悬臂末端的下挠量可以控制在很小范围，不会出现悬臂变形蹭到线卷端面的问题。

实际布线作业场景中，这类支架常放置在装配工位侧边，线缆从盘体上方引出后顺着走线架进入装配区域，双盘的上下盘面可以挡住线卷两侧，避免线材松脱后从侧边滑出；中心的压固螺杆可以快速松开，更换新线卷时不需要拆解整个支架，只需拧松上端螺母、抬起悬臂即可将旧卷取出、新卷套入定位凸台，整个换卷过程耗时很短，适配小批量多批次的生产布线节奏。侧立架的U型开口朝向盘体外侧，既作为悬臂的安装基座，也可以在盘体转动时作为侧边防护，避免操作人员衣物意外卷入转动间隙，所有板材的切割边缘都做了倒角处理，没有尖锐毛刺，车间日常使用时的安全性也得到保障。
