200幅面封闭式桌面3D打印机机架总成

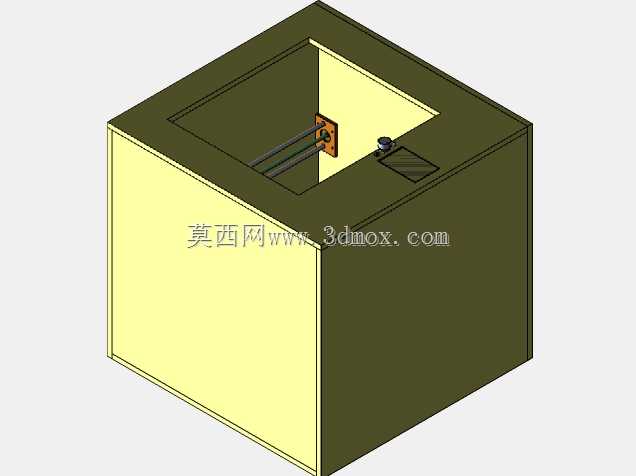

　　这套三维结构针对桌面级熔融沉积成型设备的整机承载需求搭建，整体成型幅面划定为200×200×200毫米，把运动轴系、成型热床、外防护箱体全部整合在同一装配基准内，面向小尺寸零件快速打样、教学实训工位、创客空间小批量试制这类场景使用。整机采用箱式封闭布局，外侧立板围合出恒温成型腔，能够减少ABS类耗材打印过程中因环境气流骤变引发的翘曲变形，顶部预留开口既方便日常取件、观察喷头运行状态，也为后期加装排风过滤模块、照明组件留出了操作空间。

　　从装配逻辑来看，整套总成拆分出1套Y机架、1套温床组件、2套Z轴组件、2套Z机架以及1套X机架，各子部件的安装基准全部依托箱体内侧的定位面统一对齐。X轴机架承担喷头横向进给的导向承载，两端搭接在两侧Z轴滑座上，运动过程中两侧Z轴同步抬升，保证X轴横梁全程处于水平状态，避免喷头高低偏差导致首层附着不均。Y轴机架布置在腔体下部，直接承载温床组件做前后进给，温床本身预留了加热膜贴合位、调平弹簧安装孔以及平台玻璃板的固定卡口，装配时可以先在子装配状态下完成导轨平行度校准，再整体推入箱体锁附，大幅减少整机总装时的配作工作量。

　　设计阶段特意把所有运动部件的行程边界和箱体内壁留出安全间隙：X轴左右移动到极限位置时，喷头侧边与箱壁保留足够走线空间，不会拖拽喷头加热线、温度传感线；Y轴前后进给全程，热床边缘不会和下方机架、后侧Z轴支撑发生剐蹭；Z轴上下升降的最高位置对应喷头刚好抵达成型幅面顶部，最低位置则保证热床归零后喷头与平台表面的合理调平间距。箱体外侧预留的小凸起安装位，可用来固定料架、急停按钮或者显示屏主控支架，不需要后期在防护板上额外钻孔破坏腔体密封性。

　　结构选材上，机架主体采用板材折弯拼接形式，兼顾自重稳定性和加工成本，各轴安装面的孔位全部按标准光轴、线性导轨的安装规格排布，工程师在二次开发时可以直接替换不同规格的导向件、传动同步轮，无需重新改动箱体主体。整套装配把零散的运动模块、防护外壳、成型平台整合为一体，既可以直接作为封闭式桌面3D打印机的整机结构蓝本，也能拆分出各轴子组件单独用于运动机构教学、非标小型进给设备的改装参考，在结构验证阶段就能提前排查行程干涉、走线空间不足、维护拆装不便这类常见问题，缩短后续实物试制的迭代周期。腔体内部的开阔空间也为后续加装保温内衬、照明灯带、空气净化单元预留了余量，不需要扩大整机外形尺寸就能完成功能升级，整机落地后占用工位面积小，适配桌面摆放的使用需求。
