瓦楞纸折叠敞口托盘包装结构

　　该结构围绕浅盘类瓦楞纸包装展开，核心是一张纸板通过折线、插舌和侧壁翻折形成四周带围边的敞口承托容器，适合在通讯工具、小型电子配件、五金件或轻量零部件流转过程中承担内衬托盘、集合分装和临时承载功能。成品状态下，底部为连续平整承托面，四周边壁向上翻起并在角部相互叠压，形成具有一定高度的挡边；围边既限制产品在平面方向滑移，也能在多个托盘堆叠时提供侧壁支撑，避免上层载荷直接压到内部物件。

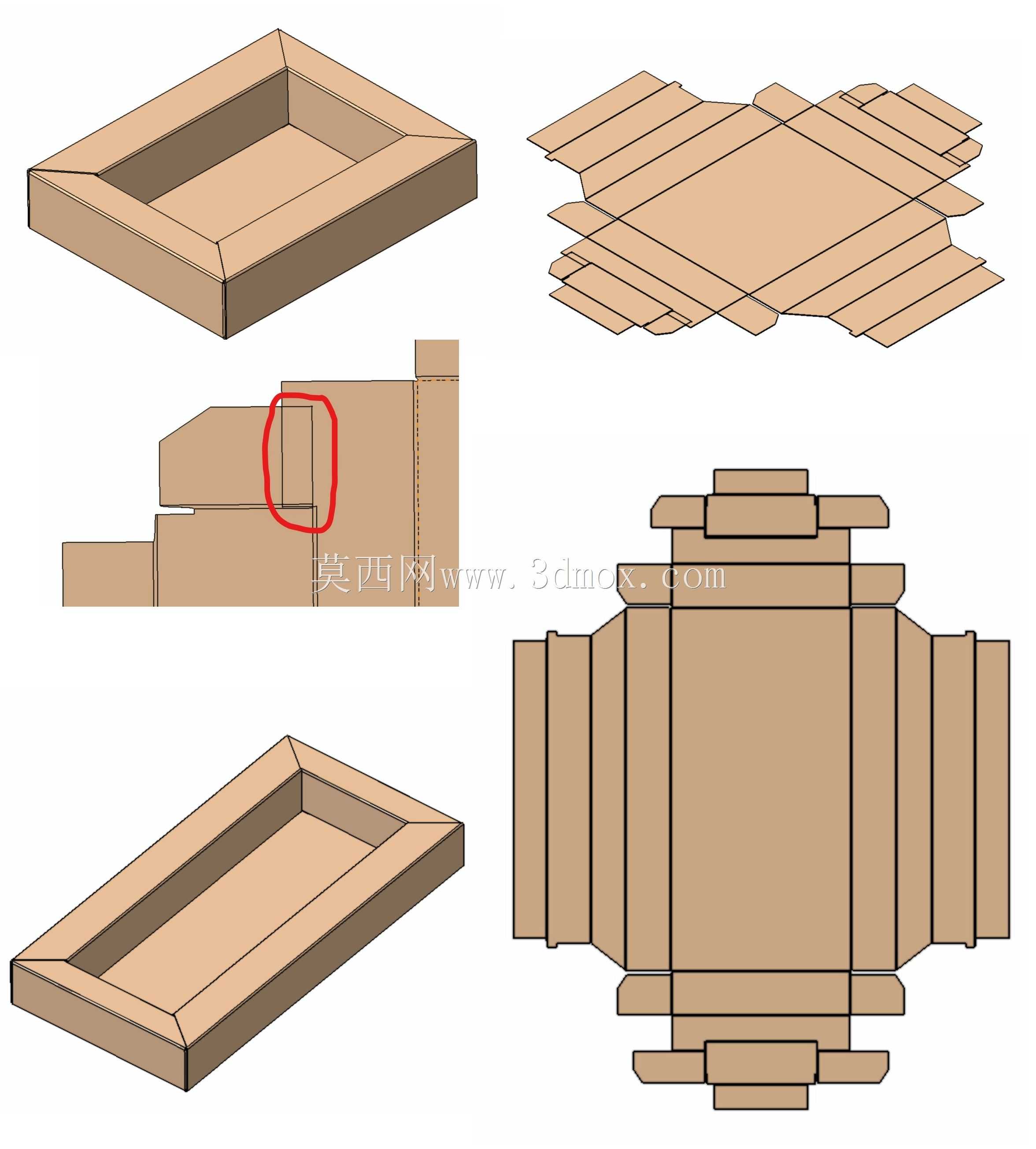

　　从展开料片看，设计没有采用复杂胶合或钉合思路，而是利用纸板自身折线完成主体成型。底版位于料片中心，四周延伸出长边壁、短边壁以及角部补强折片；各折片在角部交错包覆，通过插舌进入相邻壁板的预留缝隙或靠折边压紧形成限位。图中局部放大的位置正是角部锁合区域，该处折片需要在折叠后嵌入相邻板件之间，利用纸板弯折后的回弹和叠层摩擦保持形状。此类结构的关键不在单件外形，而在展开轮廓、折线位置、插舌宽度和角部叠压顺序是否协调；若插舌过短，托盘受侧向撑开时容易脱开，若插舌过长或间隙过小，手工折装时又会出现纸板起拱、折线偏移。

　　建模时应先按纸板中性层建立平面展开片，再依据压痕线逐面翻折。壁板转角处不能简单按实体块拼接，需要保留纸板厚度带来的层叠关系：外层折片覆盖角部，内层折片贴靠底版边缘，插舌进入侧壁夹层后，其端部应避免与对面折片发生干涉。围边顶部采用双层或多层翻边结构，使上口形成类似框形的加强边，这比单层立壁更能抵抗搬运时的边缘挤压。底版四周与壁板连接的折线应保持连续，角部则通过切缝分离不同折片，切缝末端可设置微小止裂圆弧，减少瓦楞纸板在反复折叠或受冲击时沿裂缝继续撕裂的风险。

　　实际使用中，这类纸托盘常放入外箱内部，也可单独作为工位周转盘。电子产品外壳、通讯模块、小型附件放在盘内后，围边能够防止零件在分拣、装箱和运输振动中滑出；若表面再配合纸格、EVA衬垫或吸塑内托，可进一步分隔多件产品。由于纸板材料具有各向异性，瓦楞方向应优先沿主要承载跨度布置，使底版在承受产品重量时减少下垂；长边壁和短边壁的高度则要根据产品最大轮廓确定，既要保证产品重心低于围边，又不能因边壁过高妨碍取放。

　　安装边界方面，三维设计需同时核对成品外廓和展开料片两类尺寸。成品外廓长度、宽度决定其与外箱内壁或周转箱格位的配合，通常侧壁外侧应保留便于取放的间隙；成品内部有效长宽则要以底版上表面为准，不能把围边厚度误算为可用空间。高度方向需关注底版厚度、壁板翻折后的顶面高度以及堆叠时上层托盘底脚是否落入下层围边内。展开状态下，料片最大长宽受纸板规格和模切版面限制，插舌、折片和切缝不得超出可加工板幅；折叠后，角部多层纸板叠加会形成局部厚度，模型中应反映这些叠层，以免外箱尺寸按理论单层厚度设计后出现装不进去的问题。

　　结构验证时可重点观察三类工况：其一是徒手折装，折片应按预设顺序一次到位，不需要额外工具；其二是托举搬运，侧壁在手部夹持力下不应明显张开；其三是堆叠承压，上口加强边和角部锁合处应传递垂直载荷，底版不产生过大挠曲。对于需要自动化装盒的场景，还应让展开料片轮廓尽量规则，减少细小悬伸折片，便于吸盘拾取和料仓堆叠。整体而言，该包装结构以单片纸板实现承托、围挡、角部锁合和堆叠加强，适合轻量工业产品的内衬包装与周转防护设计。
