辐条式摩托行走轮组结构设计

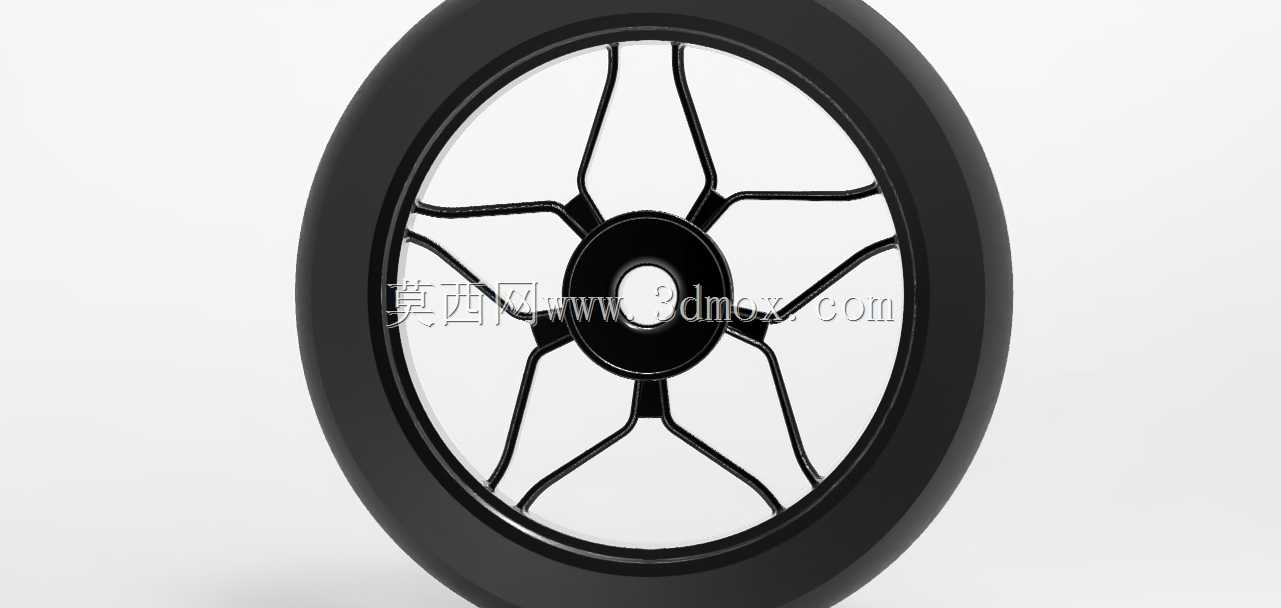

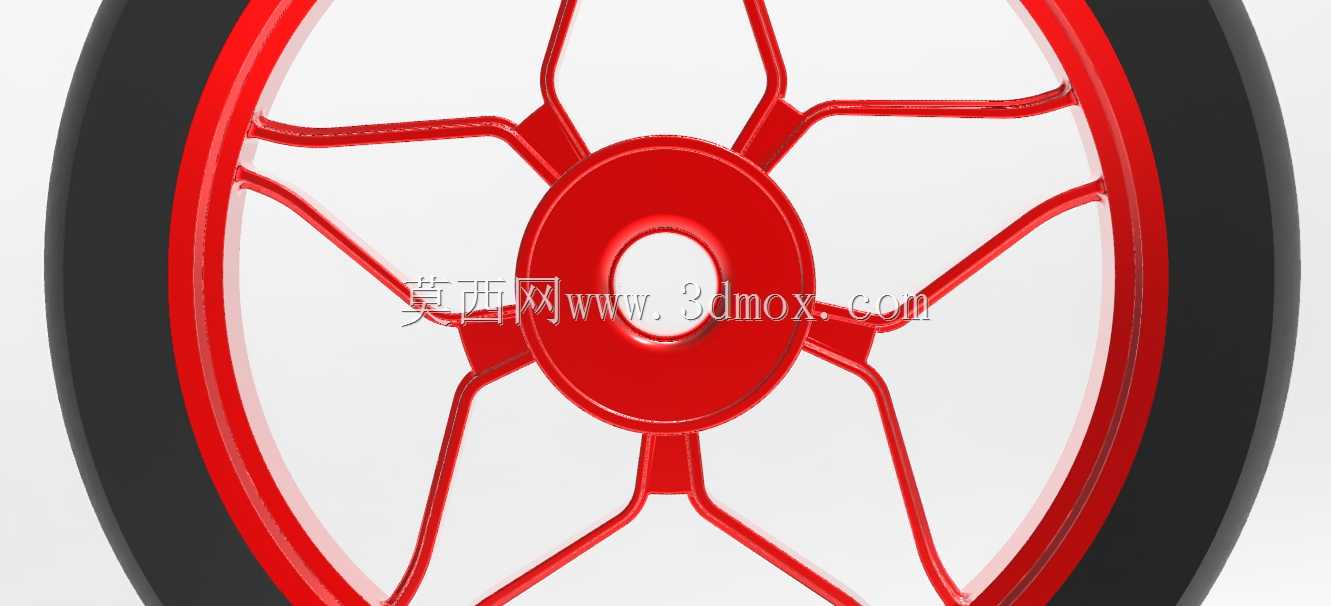

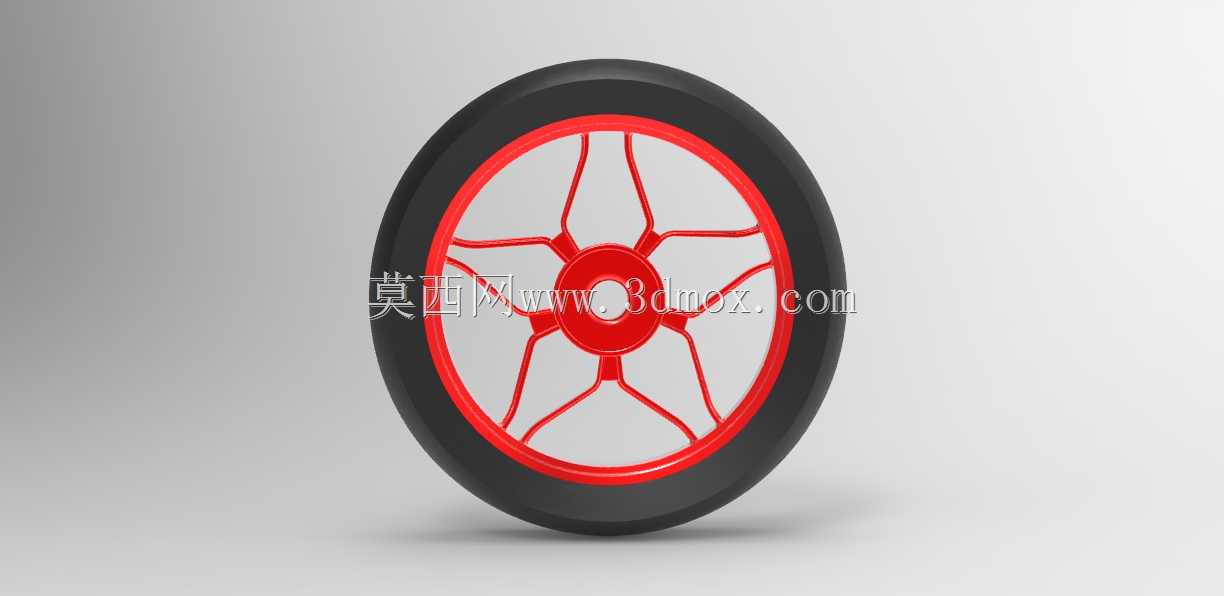

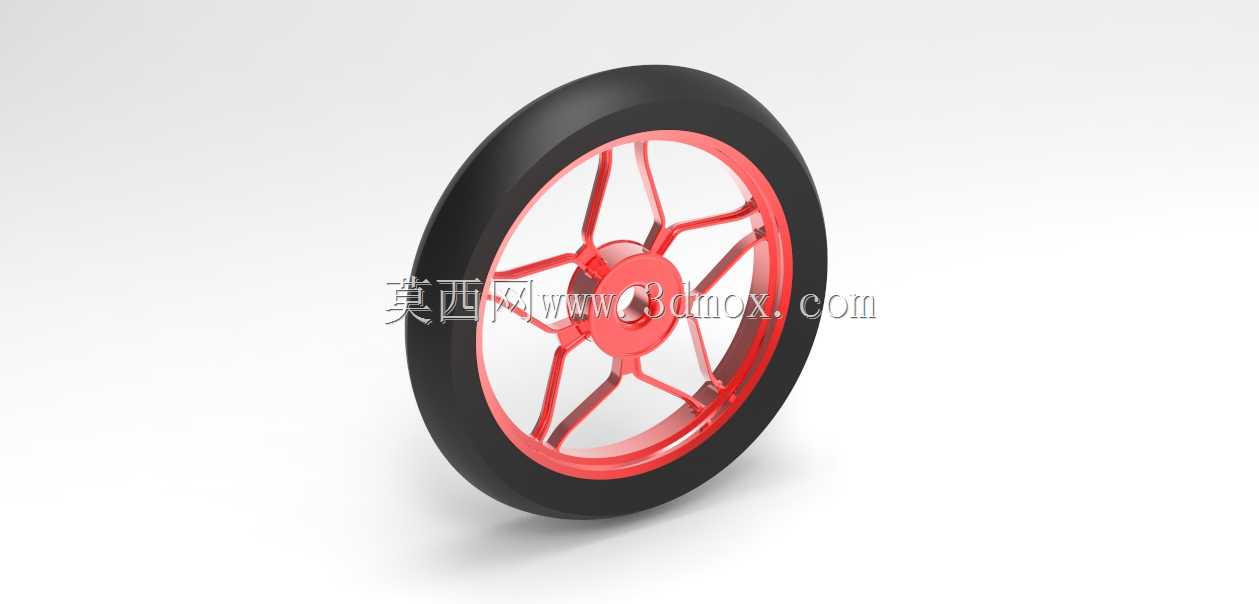

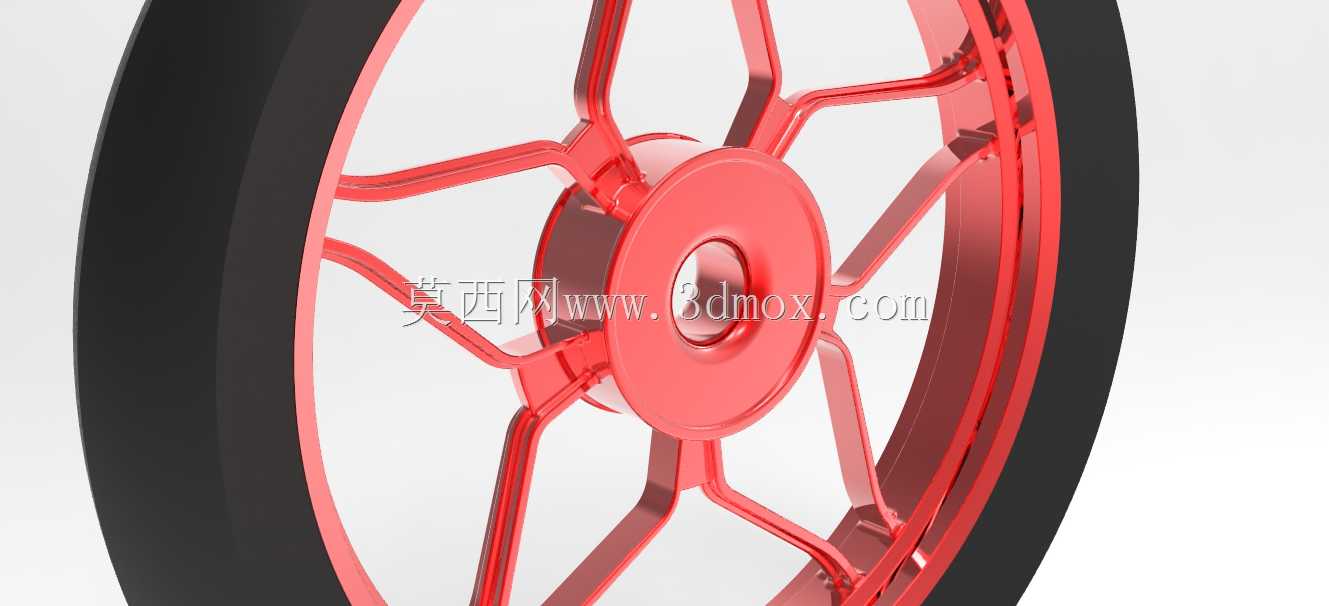

　　两轮代步装备的行走轮组是承载整车自重、骑乘人员载荷以及路面冲击的核心部件，这套轮组采用红色镂空辐条轮毂搭配黑色橡胶外胎的构型，在小型代步摩托、电动两轮车以及休闲代步滑板车的行走机构中都有广泛适配空间。日常使用场景里，轮组需要同时承担直线行驶的滚动支撑、转向过程中的侧向受力，还有经过颠簸路面时的缓冲吸能作用，轮毂的辐条布局直接决定了轮组的径向刚度与侧向抗扭能力，外胎的断面造型则负责和路面形成稳定接触，传递驱动力与制动力。

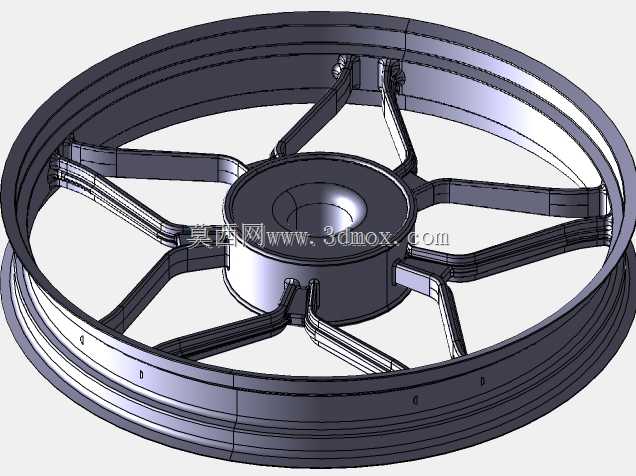

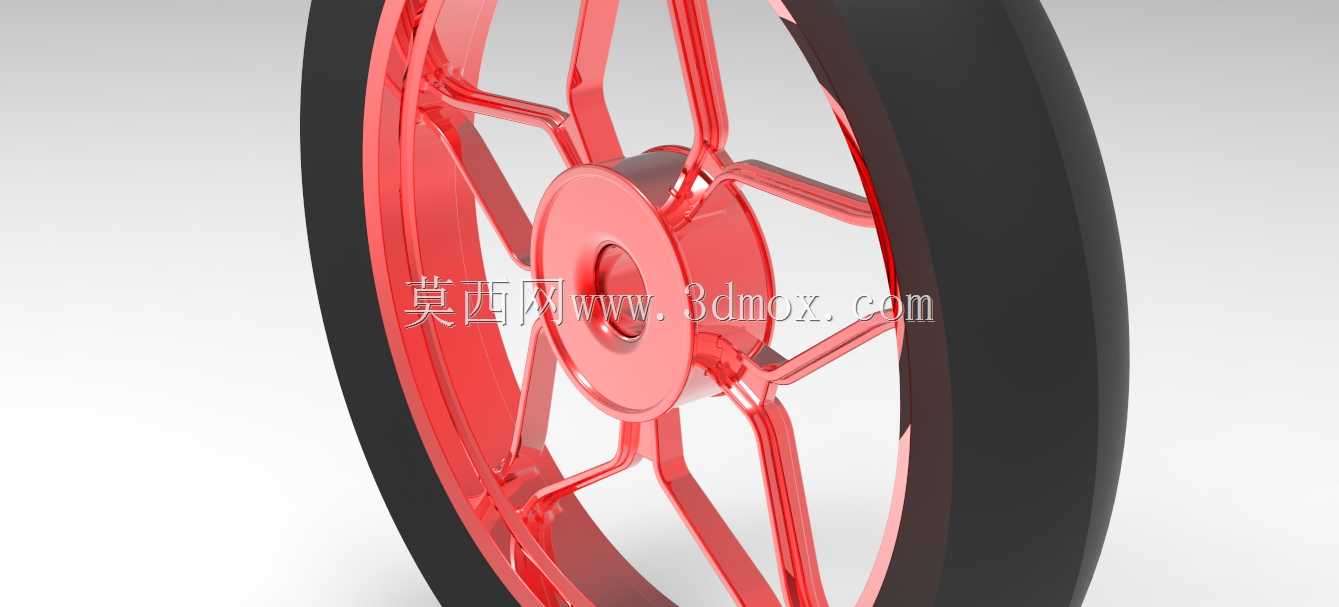

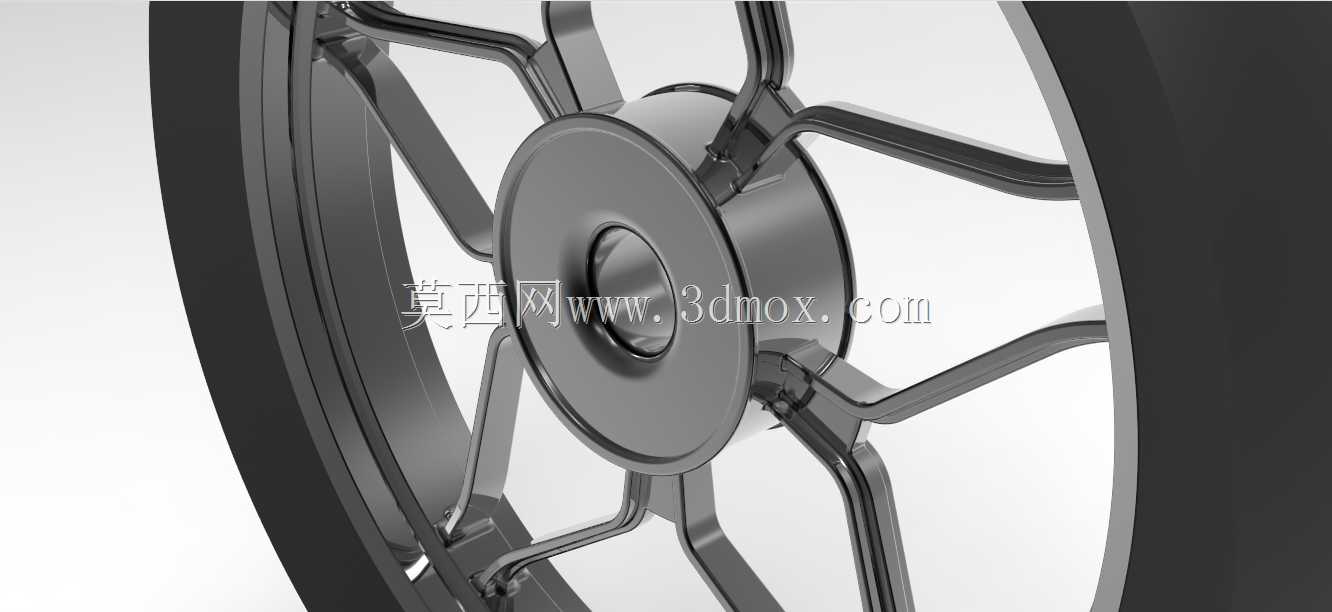

　　从结构设计思路来看，这款轮组没有采用封闭轮辋的厚重构型，而是选用八根放射状辐条从中心轮毂座向外延伸连接轮辋，这种镂空布局首先可以大幅降低轮组自身的转动惯量，车辆起步加速时需要克服的旋转阻力更小，骑乘操控的转向响应也会更灵敏。辐条采用变截面过渡设计，靠近中心安装座的位置辐条宽度更大，向外延伸至轮辋连接处逐渐收窄，受力路径上的材料分布完全贴合应力传递规律：轮轴传递的支撑载荷从中心轴承座向外扩散，每根辐条承担均等的径向拉力，在经过坑洼路面受到冲击时，辐条可以产生微量弹性形变抵消峰值应力，避免应力集中在轮毂根部出现断裂风险。中心轮毂座预留了轴承安装的同轴腔体，腔体的内径尺寸匹配标准深沟球轴承的外径，安装时轴承压入腔体后可以和轮轴形成回转配合，端面的限位凸台可以限制轴承的轴向窜动，保证轮组转动时的同轴度，避免高速行驶出现轮圈偏摆。

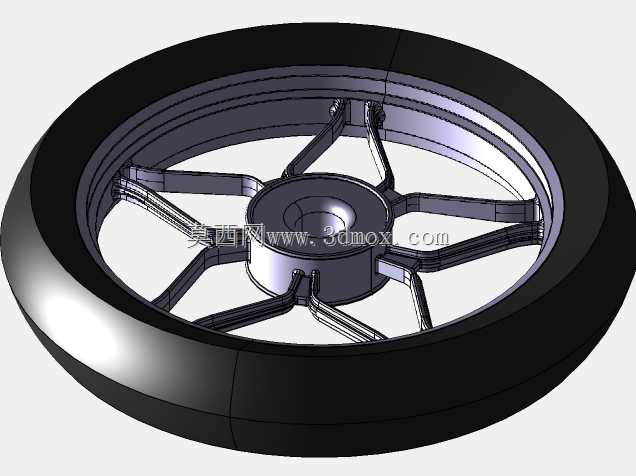

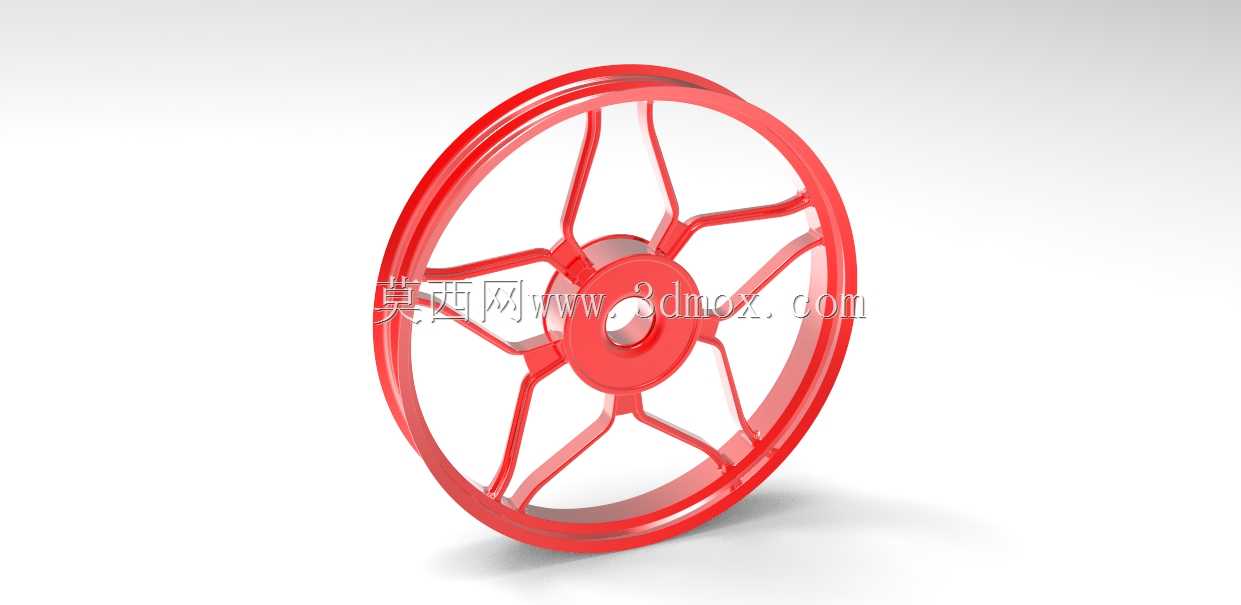

　　轮辋部分采用和辐条一体化的成型设计，轮辋的内侧卡槽和橡胶外胎的胎圈完全契合，装配时外胎胎圈卡入轮辋的限位槽内，充气后胎圈在气压作用下紧密贴合并锁止在轮辋上，不会在急加速或者紧急制动时出现轮胎滑脱的问题。外胎采用圆弧断面造型，胎面的曲率经过匹配设计，正常直行时胎面中部和路面接触，过弯侧倾时胎肩部分可以顺势贴合路面，增大接地面积提升侧向抓地力，胎体的橡胶厚度兼顾了耐磨性能和缓冲能力，日常在柏油路面、水泥铺装路面行驶时，细小的路面颠簸可以通过胎体的形变过滤，传递到车架的振动幅度明显降低。

　　安装边界层面，轮组中心的安装孔同轴度需要控制在合理公差范围内，轮辋的径向跳动和端面跳动都要满足两轮车辆的装配要求，装配完成后转动轮组不能出现蹭刹车卡钳、蹭车架前叉的干涉问题。轮组的轴向宽度需要和前叉或者后平叉的安装开档尺寸匹配，中心轴孔穿入轮轴后两侧通过锁紧螺母固定，轮毂座和刹车盘、传动链轮的连接端面预留了对应的安装孔位，可以根据不同车型的配置选择搭配碟刹组件或者链传动组件。在三维建模过程中，所有辐条的排布采用圆周阵列完成，每根辐条的造型完全一致，既保证了受力均匀，也让轮组的外观具备对称的机械美感，轮辋和外胎的配合面单独做了贴合公差处理，虚拟装配时可以直接验证胎圈和轮辋的干涉情况，提前排除实际装配时轮胎无法压入或者锁止不牢的问题。这类镂空辐条轮组相比传统钢板冲压轮毂，自重更低、风阻表现更好，同时镂空的间隙可以让行驶中的气流直接穿过轮组，带走刹车组件工作产生的热量，长时间制动时刹车盘的散热效率更高，在休闲代步车辆、小型电动摩托的行走系统设计中具备很高的实用参考价值。
