带集成传动齿轮的阶梯式电机输出转轴

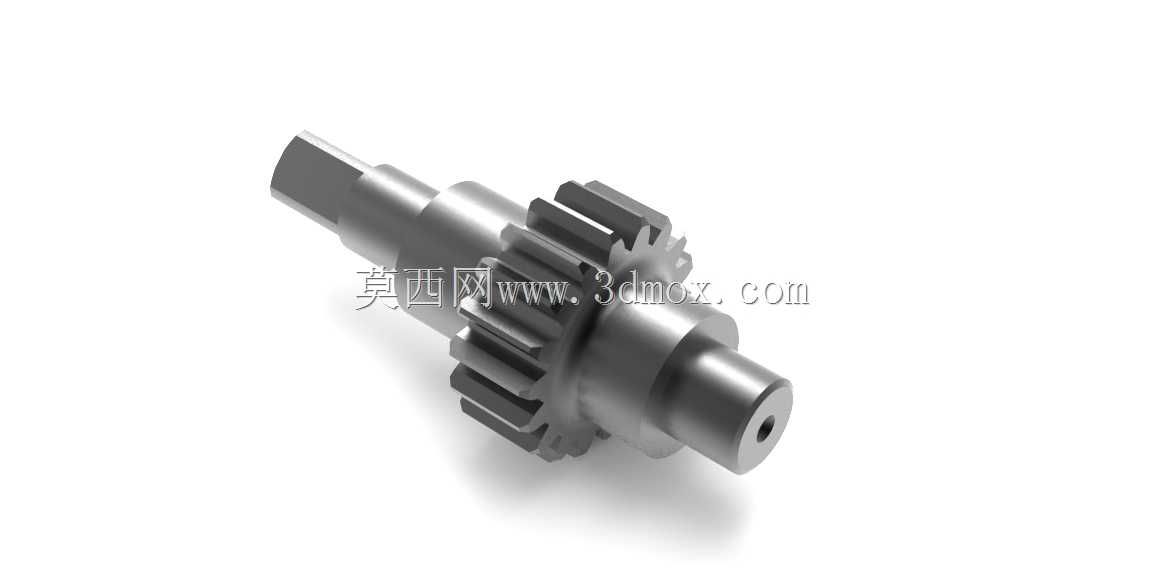

　　这款带集成传动齿轮的阶梯式电机输出转轴，是小型动力传动单元里承担扭矩输出与运动传递的核心承载零件，常见于消费级电动工具、小型伺服驱动模组、办公自动化设备以及便携通讯类电动工装的动力端，在整套传动链路里同时衔接电机转子输出端与下游执行负载，既要把电机产生的旋转扭矩稳定向外传递，也要通过轴身自带的齿轮结构直接完成一级减速或者动力分流，省去额外加装独立齿轮的装配工序，让整套驱动模组的轴向布局更加紧凑。

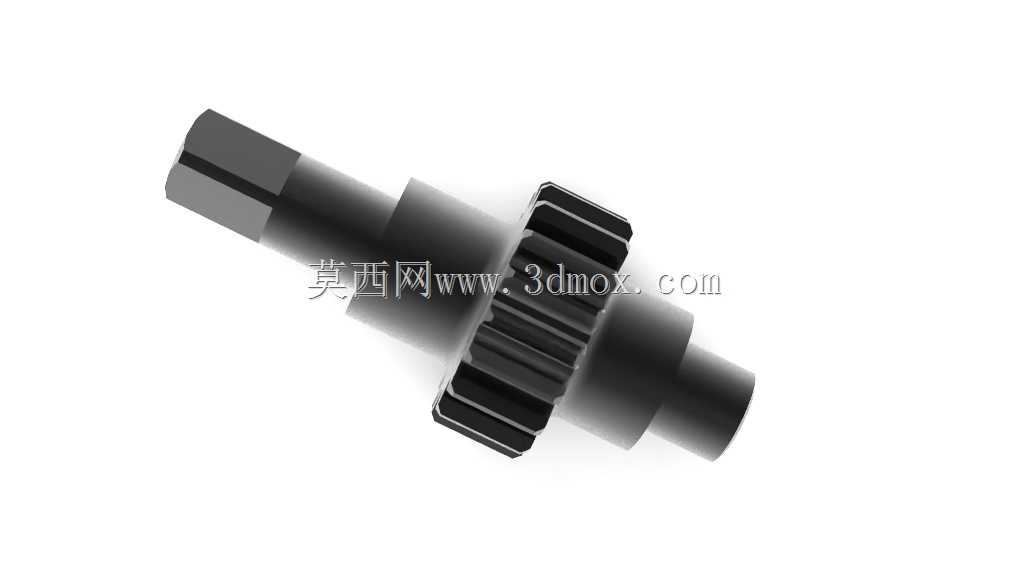

　　从实际装配边界来看，轴体采用多段阶梯变径的布局逻辑，不同轴段的直径差并非随意设定：最左端的扁方加工段是扭矩输出的对接位，扁方结构可以和配套的联轴套、执行夹头或者负载摆臂形成周向止转，相比普通平键连接，这种扁方配合在小尺寸、大启动冲击的工况下不会出现键槽滚键、松脱的问题，装配时直接插入对应套孔即可完成周向定位，轴向靠相邻轴肩抵住套件端面，就能锁定负载件的轴向位置，不会在正反转切换时出现轴向窜动。紧邻扁方段的细光轴段是轴承支撑位，这段轴的外径公差通常控制在过渡配合区间，表面粗糙度要求达到轴承安装的配合等级，压入微型深沟球轴承内圈后，轴承外圈装入电机端盖或者传动箱的轴承室，为整根轴提供旋转径向支撑，约束轴运转时的径向跳动。

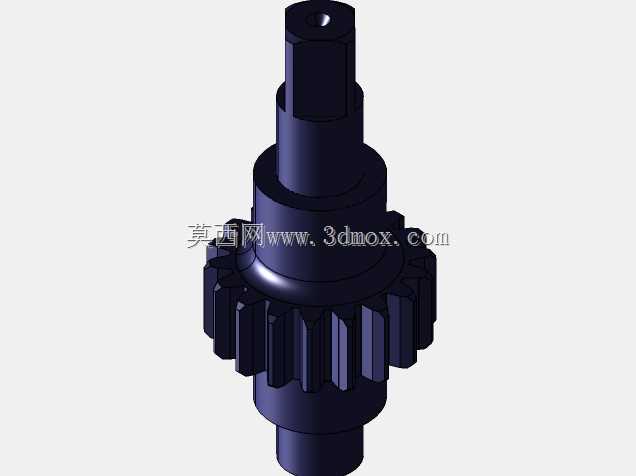

　　轴身中段集成的圆柱直齿轮是这个零件区别于普通光轴电机轴的核心结构，齿轮和轴体采用一体化成型设计，不需要额外加工齿轮装配位、加装平键或者紧定螺钉来固定独立齿轮，从根源上避免了齿轮和轴之间出现配合间隙、传动回差的问题。齿轮的齿形参数按照模组的传动比匹配设计，齿顶圆、齿根圆和两侧轴肩之间预留了足够的退刀与啮合间隙，装配时与之配对的从动齿轮可以直接在这个位置完成啮合，齿轮两侧的轴肩刚好可以对啮合齿轮的轴向位置形成限位，不需要额外加装卡簧或者挡圈来限制齿轮的轴向窜动，运转时两轮的齿宽可以完全对齐，不会出现偏载、齿面局部磨损过快的情况。

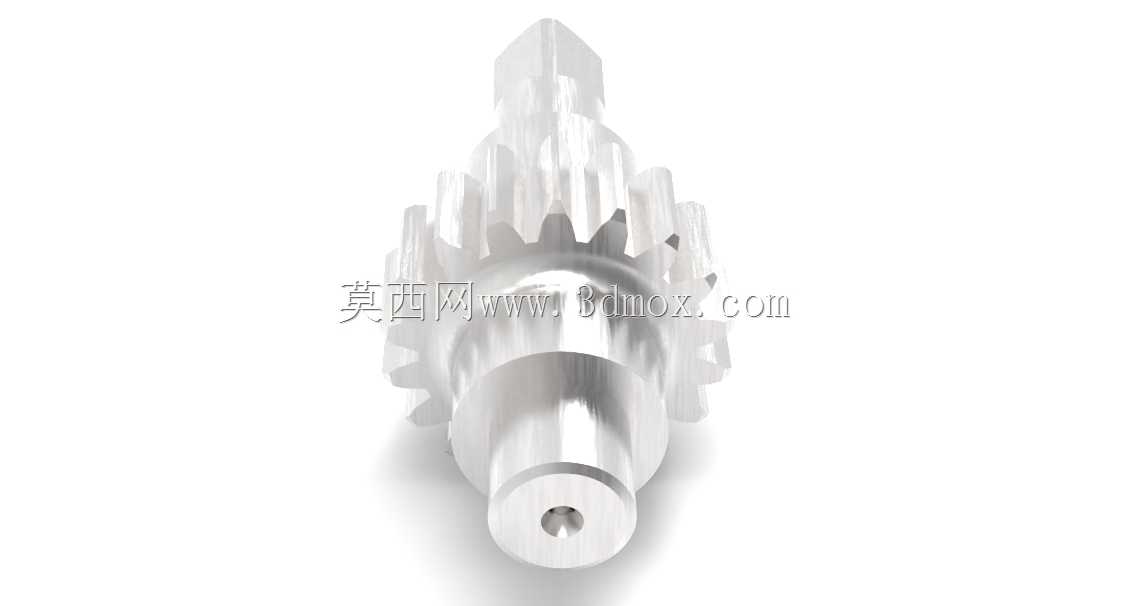

　　齿轮右侧的加粗轴段是第二支撑位，通常会搭配另一颗轴承形成双支点支撑结构，两个支撑轴承分别布置在齿轮的左右两侧，让齿轮所在的啮合受力点刚好处于两个支撑点之间的合理跨距内，齿轮传递扭矩时产生的径向啮合力可以直接被两侧轴承分担，不会出现悬臂支撑带来的轴端挠曲变形，即便在频繁启停、正反转切换的冲击工况下，轴的整体刚性也能保证齿面啮合间隙稳定，不会出现卡齿、异响或者齿面偏磨。轴最右端的轴段端面加工有中心小孔，这个结构一方面是轴类零件车削、磨削加工时的顶尖定位孔，在热处理后精磨外圆、滚齿加工时，两端顶尖孔作为统一加工基准，可以保证所有轴段的同轴度、齿轮齿圈和轴中心线的同轴度控制在极小公差范围内；另一方面这个中心孔也可以作为装配时的注油孔或者轴向定位孔，配合端盖上的定位顶丝就能微调轴的轴向窜动量，让齿轮啮合的侧隙调整到设计最优区间。

　　设计这类轴件的时候，首先要根据电机的额定输出扭矩、峰值堵转扭矩来核算轴的最小直径，尤其是扁方段的截面抗弯模量、齿轮齿根的弯曲强度都要做校核，避免过载时出现轴扭断、轮齿崩断的失效；其次各段轴肩的高度要兼顾定位可靠性和装配工艺性，轴承安装位的轴肩高度不能超过轴承内圈的允许拆卸高度，方便后期维护时可以用拔轮器顺利拆下轴承，齿轮两侧的轴肩高度要高出齿根圆足够距离，保证啮合时配对齿轮不会和轴肩发生摩擦干涉。轴向尺寸链的排布要提前匹配整个传动箱的内部空间，从左端负载安装面到右端轴承定位面的总长度，要和电机壳、减速箱壳的装配公差累积做适配，避免装配后出现轴承顶死、齿轮轴向错位的问题。轴上所有截面变化的位置都加工有退刀槽或者过渡圆角，降低热处理和受载时的应力集中系数，避免交变扭矩作用下在台阶位置出现疲劳裂纹。

　　实际工况里，这根轴的运转转速通常和电机输出转速直接匹配，集成齿轮的结构让动力传递路径更短，传动效率相比分体装配齿轮的方案更高，同时零件数量更少，装配工序更简单，非常适合批量生产的小型电动设备，在有限的安装空间里就能完成动力输出与一级传动的双重功能。
