带方法兰的90度弯通管路转接件

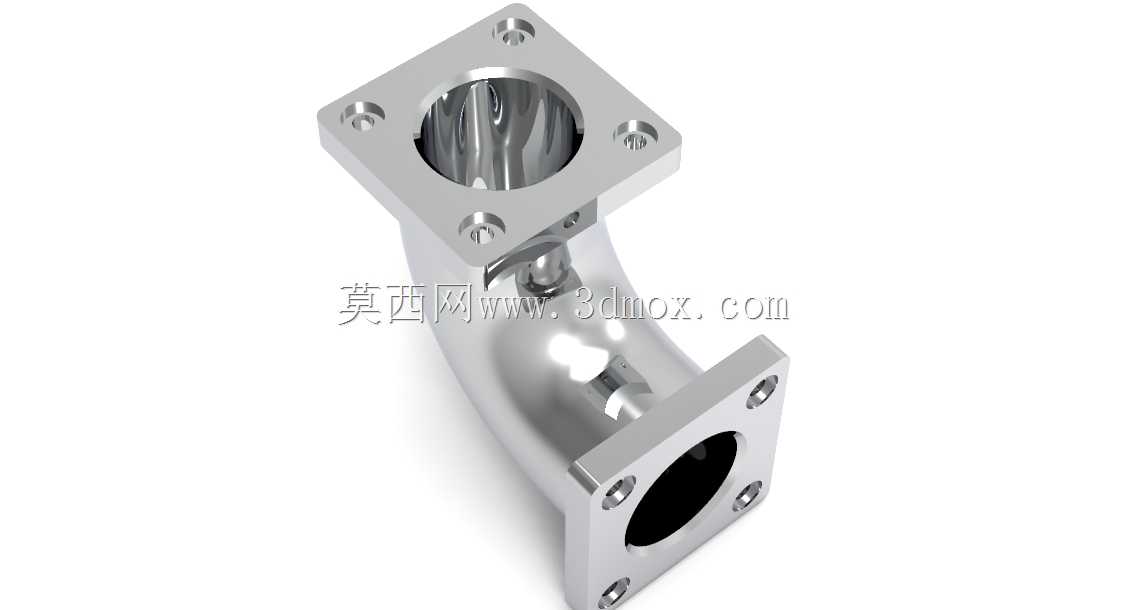

　　在流体输送与设备管路布局中，直角转向往往是最容易被忽略却直接决定装配可行性的环节。这款L形弯通管路转接件，正是为解决紧凑空间内管路90度换向、同时保证两端可靠对接而设计的结构件。它的两端均采用方形法兰对接形式，法兰面上预留了螺栓过孔，能够通过紧固件与相邻设备接口或管路端盖实现刚性连接，相比螺纹直插或焊接弯头，这种法兰式结构在需要频繁拆装检修、对密封面平面度要求较高的场合更具优势——拆卸时无需破坏管路本体，密封垫片更换也更为便捷。

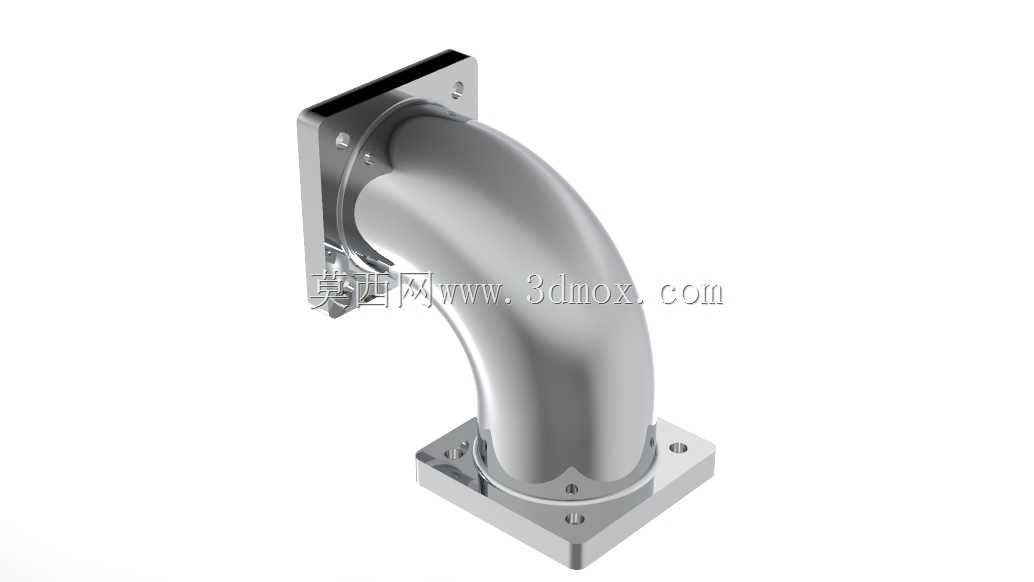

　　从结构形态上看，整件由两段相互垂直的中空管段平滑过渡而成，弯角处采用圆弧过渡而非直角折边，这一处理并非单纯出于外观考虑。流体在流经急转弯时，若内壁存在尖锐折角，会在转角外侧形成明显的涡流区与低压回流带，不仅增大沿程阻力、造成压损，长期输送含颗粒介质时还会在折角处产生冲刷磨损。圆弧弯壁让介质流向沿曲率连续改变，流场更平顺，噪声与振动也随之降低；同时圆弧过渡避免了直角处的应力集中，在承受内压或外部管路载荷时，弯角区域的壁厚受力更均匀，抗疲劳性能更好。

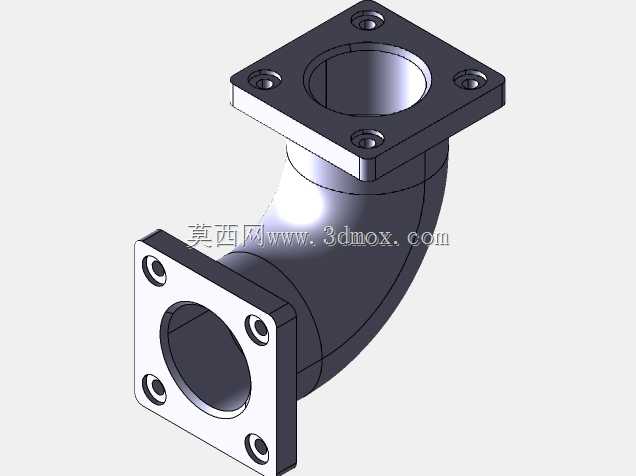

　　两端方形法兰的设计是这件转接件的核心特征。方形法兰相比圆形法兰，在四个角点布置螺栓孔，拧紧时对角紧固能够让密封面受力更为均衡，且方形轮廓在与设备箱体壁板、方管机架或方形接口对接时，定位基准面更易贴合，防转效果天然优于圆法兰。法兰盘与管段之间做了加厚的连接根部，这一区域是螺栓预紧力与管路弯矩共同作用的高应力区，适当增加过渡圆角与壁厚，能够有效抑制法兰面在紧固过程中发生翘曲变形，保证密封面始终保持平整贴合。

　　建模时需要重点把握几处尺寸边界。其一是两端法兰的中心距，即两对接面之间的轴向跨度，这一数值直接决定了它在设备拐角处能否同时避让周围元器件；其二是法兰外轮廓尺寸与螺栓孔的孔位分布、孔径大小，必须与配对接口严格一致，否则现场无法对位安装；其三是管段的通径与壁厚，通径决定流通能力，壁厚则要结合工作压力校核，弯角处因成型或受力需要往往适当加厚。法兰端面的密封面形式、螺栓孔是通孔还是沉孔，也都要在模型中准确定义，沉孔结构可以让螺栓头埋入法兰面内，避免外凸干涉。

　　这类弯通件常见于水槽给排水、化工小型管路、食品机械输送以及各类需要在设备内部完成管路换向的工位。以水槽应用为例，下水路径往往需要在有限的柜体空间内完成水平与竖直方向的转换，法兰对接面可以配合密封圈实现防漏连接，金属材质的本体也能承受一定的水温与清洁剂腐蚀环境。在整机管路布置阶段，工程师会先依据周边机架、阀件与检修空间确定两端接口的坐标，再反推弯管的中心高与法兰朝向，这件模型的参数化结构便于在通径、法兰规格变化时快速调整，而弯角圆弧、螺栓孔位等特征保持关联更新，减少重复建模工作量。

　　从加工与选型角度看，该结构既可以采用铸造后机加工法兰面与螺栓孔的方式批量生产，也可以通过焊接方法兰与弯管后再精加工密封面来实现单件定制。无论哪种工艺，三维模型中法兰端面的平面度、螺栓孔的位置度以及弯管内壁的光滑连续性，都是需要在工程图中明确标注的关键要求。整体结构简洁、功能明确，把管路换向、接口密封与刚性连接三件事集成在一个零件上，正是这类转接件在设备管路系统中不可或缺的原因。
