通讯设备钣金防护外壳折弯成型结构

项目分类:通讯工具类 发布时间:2022-05-30 ID:641298
  • 通讯设备钣金防护外壳折弯成型结构
  • 通讯设备钣金防护外壳折弯成型结构
  • 通讯设备钣金防护外壳折弯成型结构
  • 通讯设备钣金防护外壳折弯成型结构
  • 通讯设备钣金防护外壳折弯成型结构

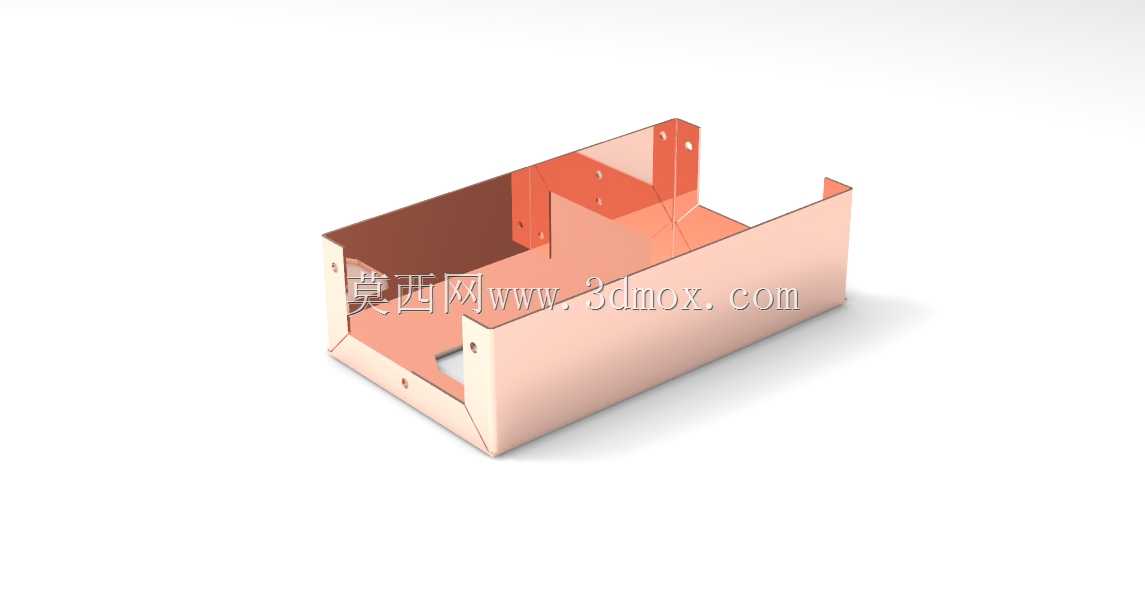

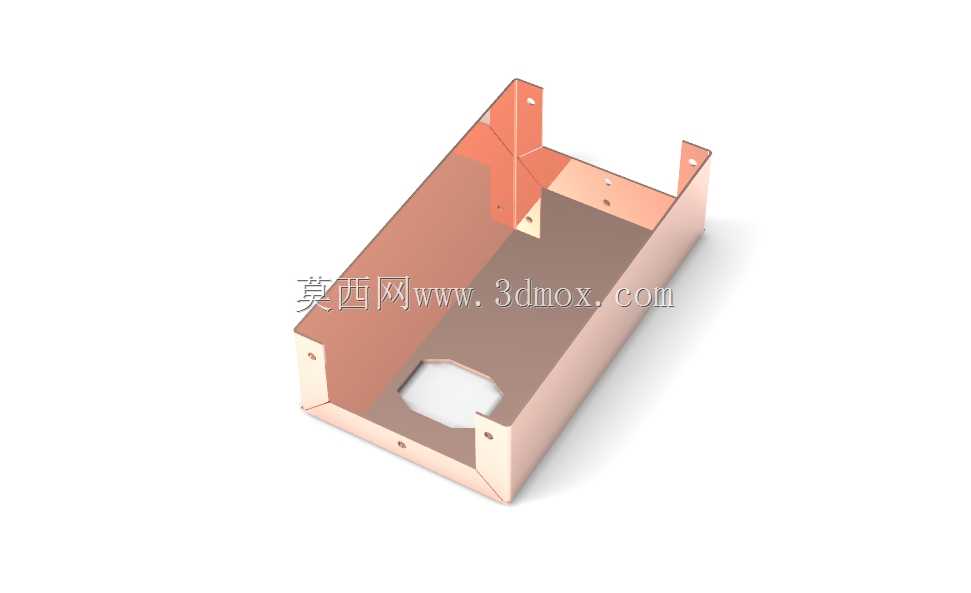

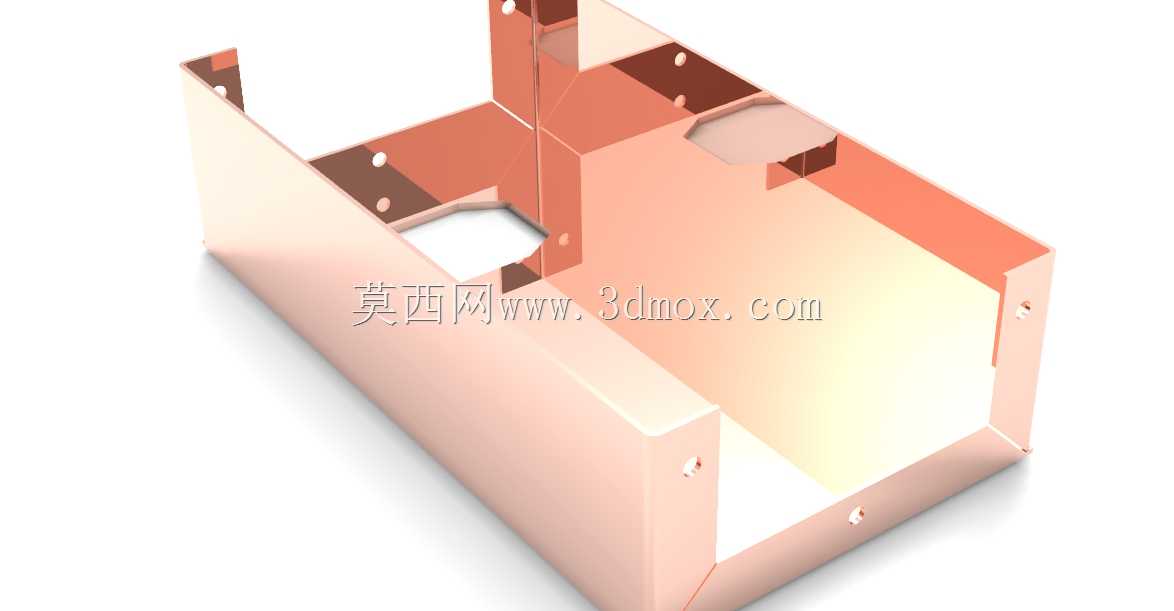

  这类钣金壳体在现场多用于小型通讯终端、工业数采模块或者桌面式控制单元的外部承载,日常装配场景里,它既要把内部电路板、接线端子和小型电源模块完全罩住,避免车间粉尘、切削液飞溅或者人员误触带电部位,又要给面板上的接口、指示灯留出对应的避让位置。从结构形态看,整件由薄金属板经下料、冲孔、折弯后拼合而成,侧壁上预留的多个小孔是自攻螺钉或者拉铆螺母的安装位,内部立起的折弯隔板不是随意添加的补强:一方面它把壳体内部分隔出不同区间,强弱电走线可以分区布置,减少信号干扰;另一方面隔板和底板、侧壁通过折弯边互相搭接,大幅提升薄壳的整体刚性,避免薄板大面积悬空出现按压变形。

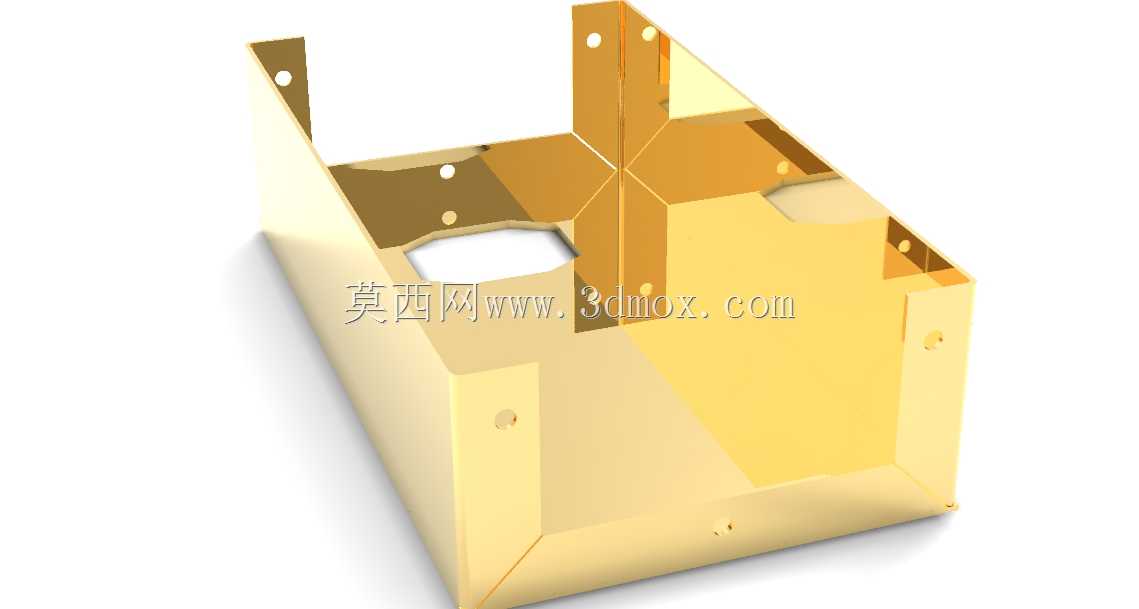

  做这类钣金件建模时,最先要敲定的是板材厚度,板厚直接决定每一道折弯的内R取值、折弯扣除系数以及法兰边的最小高度——如果法兰边留得太短,折弯时模具会压到已冲好的孔位,造成孔边拉裂或者轮廓变形。图中壳体转角处都做了让位缺口,这正是折弯工艺的典型处理:相邻两个垂直壁面在折弯交汇位置,如果不开缺口,材料会在拐角处堆叠挤压,既没法折到90度,还会在外观面留下鼓包。侧壁上的安装孔位排布时,不能只盯着三维里的位置坐标,要同步核对孔中心到折弯线的距离,距离过小的孔在折弯工序中会被拉扯变形,后期螺丝装配时会出现孔位错位、螺丝无法垂直拧入的问题。

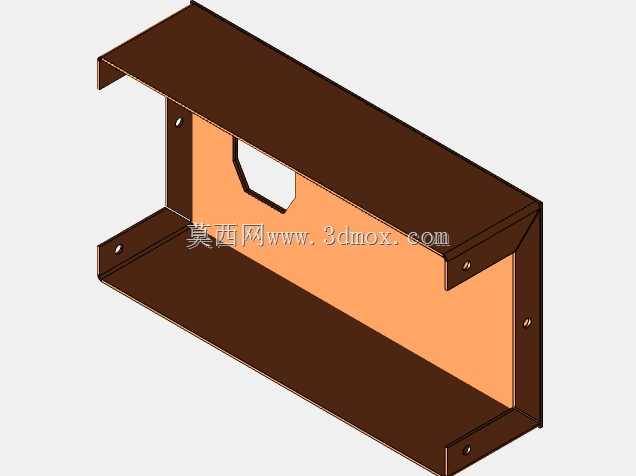

  从安装边界来看,壳体底部的折边承担整机承重,内部元器件的重量最终都通过固定柱传递到底板,再经底部折边分散到安装台面;壳体开口侧的外翻边用于和上盖或者面板贴合,贴合面的平面度需要在折弯工序后做校形保证,若贴合面翘曲,拼接后会出现缝隙,防护等级达不到使用要求。内部隔板上开出的异形避让口,是为了穿过连接器或者排线,开口边缘做了折边处理,既消除锐边防止割伤线材,又进一步强化隔板自身的抗弯能力。

  实际车间应用中,这类壳体经常被安装在设备操作台旁或者壁挂支架上,外壳上的安装孔既要匹配内部PCB的固定柱间距,也要兼容现场常见的壁挂孔位规格,设计阶段就会把不同安装方式的孔位整合到同一套板件上,减少后续二次开孔的加工成本。钣金件的设计全程都要兼顾工艺可行性:不需要额外焊接的位置尽量靠折弯卡扣和螺钉连接,减少焊接变形带来的后期打磨、校正工作量;所有外露的边角都避免留尖锐锐边,折弯后的自然圆角既能提升装配安全性,也能让表面喷涂或者氧化处理时漆膜附着更均匀。整件结构没有复杂的机加工特征,全部依靠平板折弯成型,加工工序短、量产成本低,同时通过合理的隔板布置和翻边补强,薄板材也能获得足够的结构强度,完全满足小型通讯控制设备的防护与承载需求。
