通讯设备铜质弹性接触导电钣金弹片

　　这类铜质折弯钣金件主要面向消费电子与通讯终端内部的电连接场景，常见于手机、便携通讯模组、小型射频单元以及电池接触回路中，承担弹性抵接、电流导通、接地屏蔽和公差补偿的作用。零件整体采用薄铜带经连续折弯成型，表面呈现紫铜原色，具备良好的导电性能与适度弹性，适合在空间紧凑、装配误差难以完全消除的电子结构中使用。

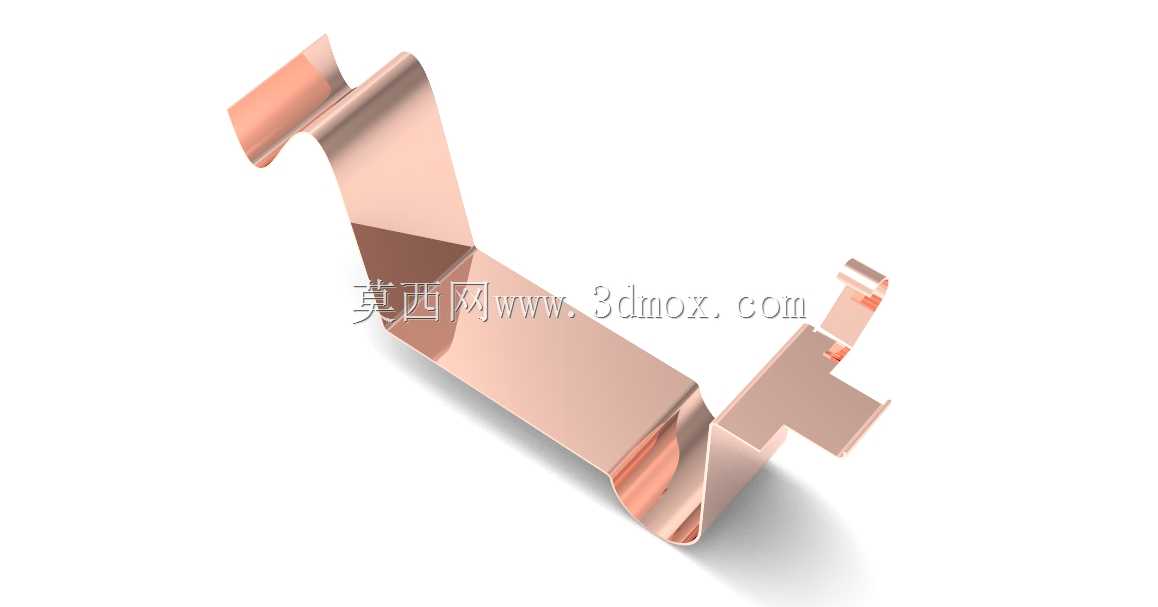

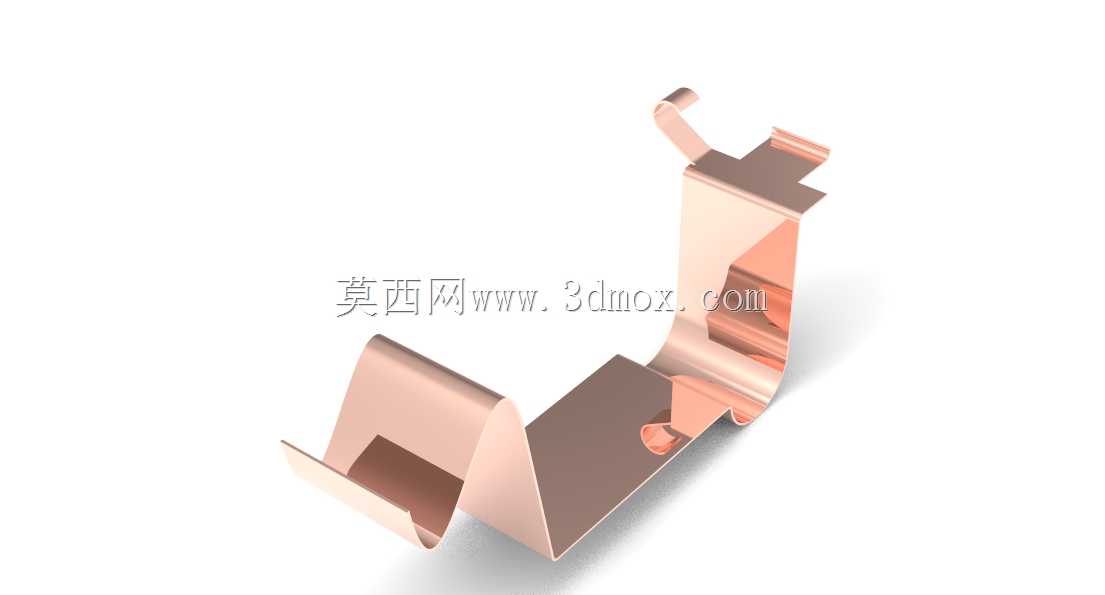

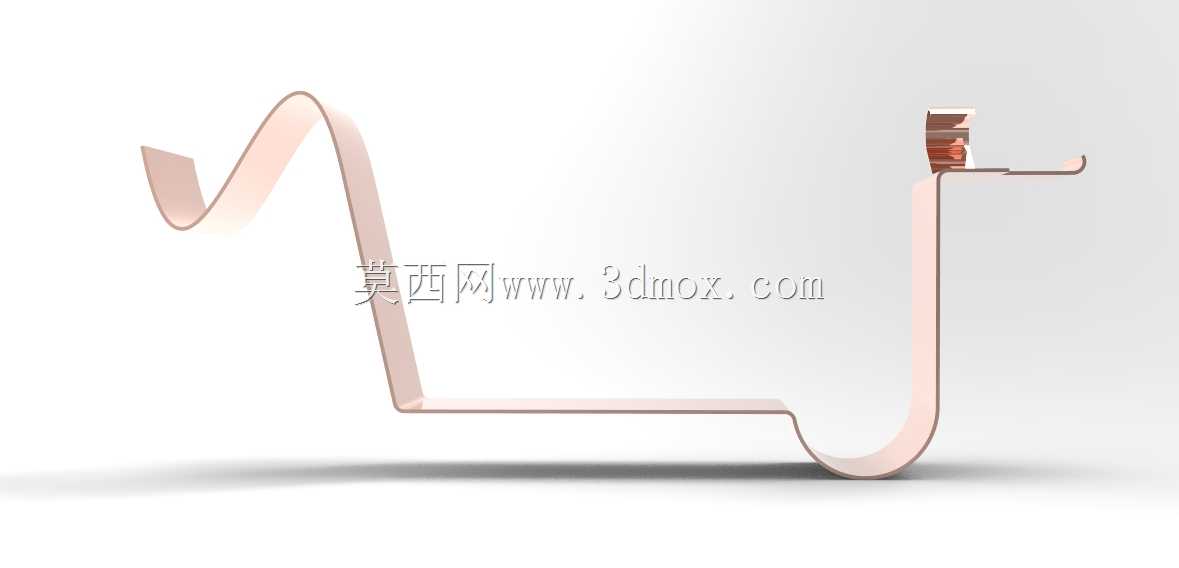

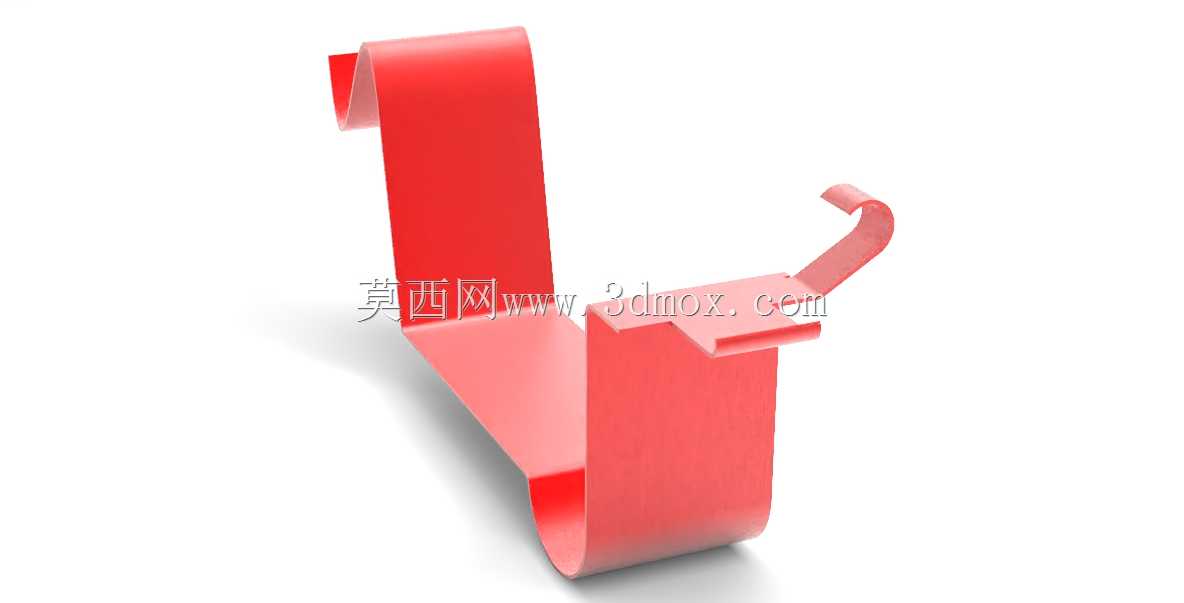

　　从结构形态看，该件并非简单平板触点，而是由多段连续折弯构成的狭长弹性梁。一端带有卷绕式圆弧过渡，可在受压时提供柔顺变形，降低接触瞬间的冲击；中段为较长的平直承载区，用于形成主要弹性臂；另一端则通过多次小角度折弯形成带卡位特征的接触端，能够在装配后与电池极片、主板焊盘或屏蔽支架保持稳定抵接。各折弯边之间保留了明确的转折线，既有利于冲压模具定位，也能在反复压缩过程中控制应力分布。

　　实际设计这类弹片时，首先要确认安装腔体内的可用高度、水平行程以及相邻塑料筋位的边界。弹性臂长度、折弯半径和料厚共同决定接触力：料厚过薄会导致正向压力不足，接触电阻波动增大；料厚过厚则会使弹力偏大，装配时可能顶起电池或压迫PCB焊盘。圆弧卷边处不能出现急剧折死，否则应力集中会造成疲劳裂纹；而接触端部通常需要保留较小的平面或微凸点，以便在振动、跌落和温湿度变化后仍能维持可靠接触。

　　该零件的安装方式多为嵌入式或卡接式，侧边折弯结构可与塑胶壳体的限位槽配合，防止弹片在水平方向窜动；部分端部还可通过焊接、铆接或导电胶固定到基板上。由于铜材较软，建模时需要特别关注展开长度计算，不同折弯半径、折弯角度和中性层系数都会影响毛坯尺寸。若用于量产，还应在三维结构中预留冲压回弹补偿，使成品在自由状态下的接触高度满足装配要求。

　　在通讯产品中，这类弹片不仅传输工作电流，也常作为接地路径使用，因此接触位置要避开易氧化、易污染区域，并尽量让弹力方向与装配压紧方向一致。周边塑料柱、螺丝柱和电池壁需要与弹片保持安全间隙，避免压缩过程中发生干涉。对于需要通过跌落和长期按压验证的结构，弹性臂的最大变形量应控制在材料允许范围内，折弯根部不得与硬质壳体发生硬性磕碰。

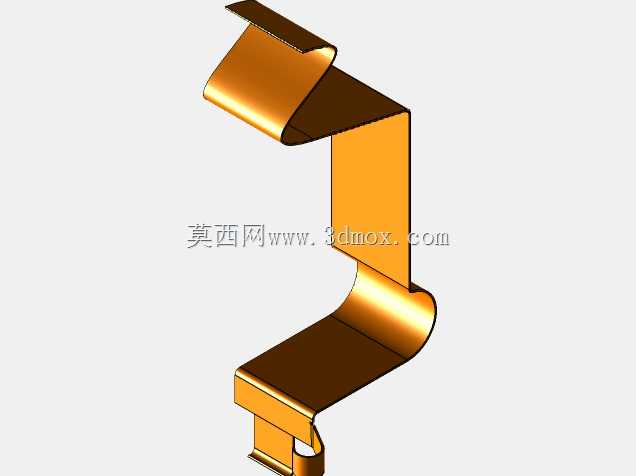

　　三维建模过程中，可先依据料厚建立基础薄板，再按冲压工序依次完成主线折弯、端部卡位、卷圆弧和接触凸点；随后通过展开校验各段尺寸，检查折弯区是否存在重叠、裂口或过小法兰。装配状态下还应模拟弹片从自由高度压缩到工作高度时的姿态变化，确认接触点滑移量、末端避让空间以及与相邻电子元件的绝缘距离。这样形成的钣金结构既能满足导电连接需求，也能在紧凑通讯设备中提供稳定、可重复的弹性接触性能。
