丰田3.0L柴油发动机连杆结构设计

　　曲柄连杆机构是往复式内燃机中将活塞往复直线运动转化为曲轴旋转扭矩的核心传动部件，本次建模对象适配丰田1KZ-T/TE系列3.0升排量柴油发动机，属于发动机核心受力运动件，在整机运行中承担着传递爆发压力、约束运动轨迹、协调活塞与曲轴运动相位的关键作用。

　　从实际装机工况来看，柴油发动机压缩比普遍高于同排量汽油机，做功冲程中气缸内燃烧峰值压力可达12~16MPa，活塞顶部承受的气体冲击力会通过活塞销直接传递到连杆小端，连杆杆身需要在高速往复运动中同时承受交变拉压载荷、摆动带来的惯性弯矩，以及曲轴扭转振动传递的附加冲击载荷，这就对零件的结构刚度、疲劳强度、重量控制都提出了非常严苛的要求。

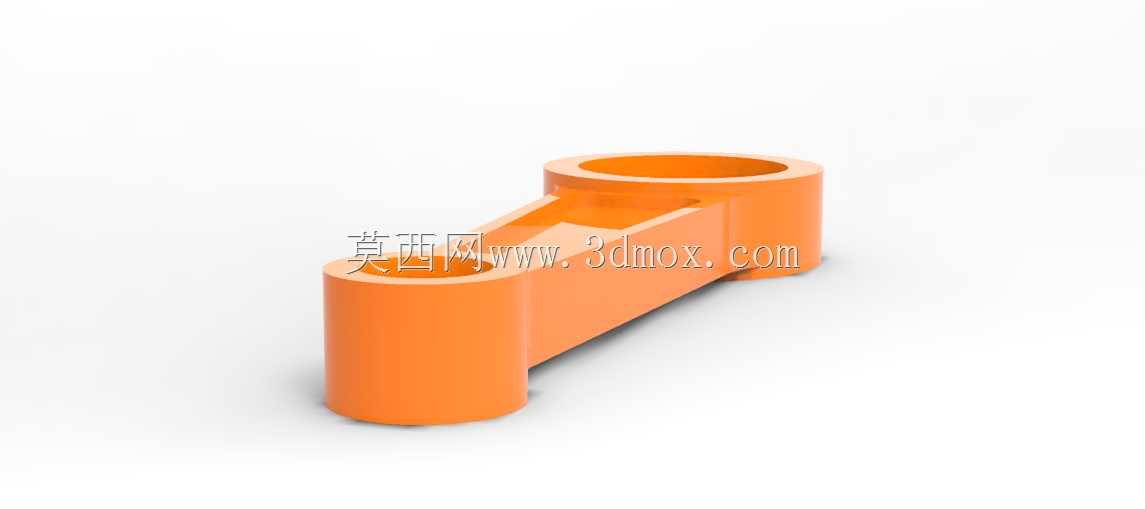

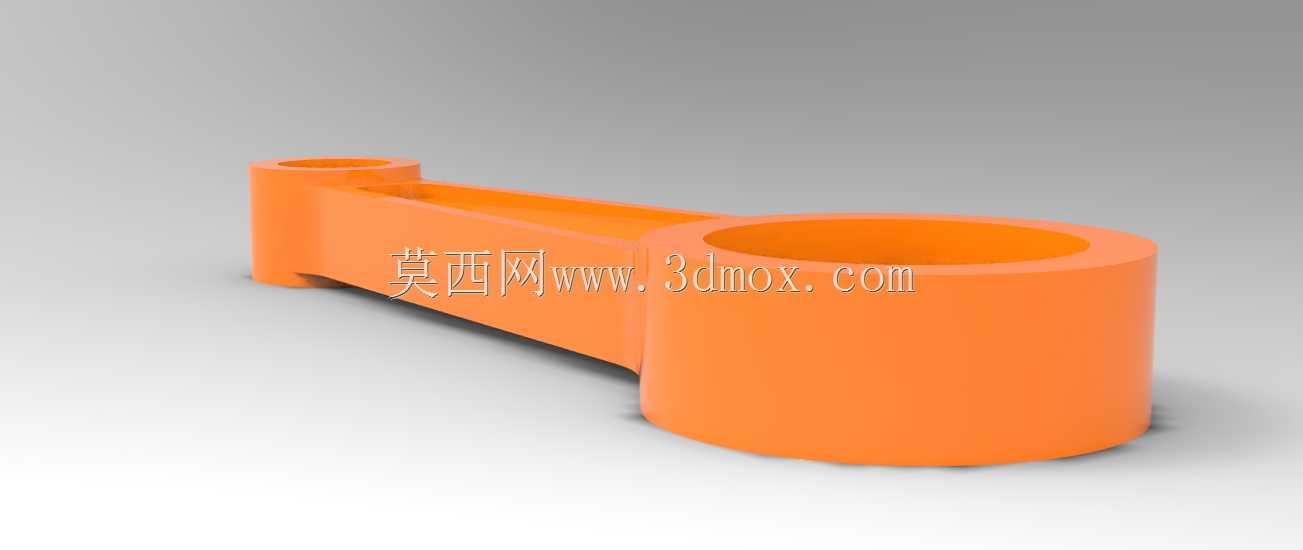

　　该连杆采用传统的分体式平切口布局，大小端为两个同轴度要求极高的环形轴承座结构：小端孔径用于压装活塞销衬套，工作时与活塞销形成间隙配合的滑动摩擦副，衬套内孔会开设储油槽，通过曲轴轴颈飞溅上来的润滑油实现润滑冷却，避免高速摆动工况下出现销孔烧蚀、咬合故障；大端孔径与曲轴连杆轴颈配合，装配时轴瓦嵌入大端座孔内，轴瓦表面的减磨合金层可以在曲轴高速旋转时形成稳定油膜，大幅降低摩擦损耗。建模过程中大小端的内孔圆柱度、两端孔的中心距公差、孔轴线平行度都按照发动机量产件的精度等级做了参数化约束，中心距尺寸直接决定发动机的曲柄半径与活塞行程，是影响整机排量、压缩比的核心尺寸，设计变更时必须同步校核活塞在上止点、下止点位置与气缸盖、曲轴平衡块的运动间隙，避免出现运动干涉。

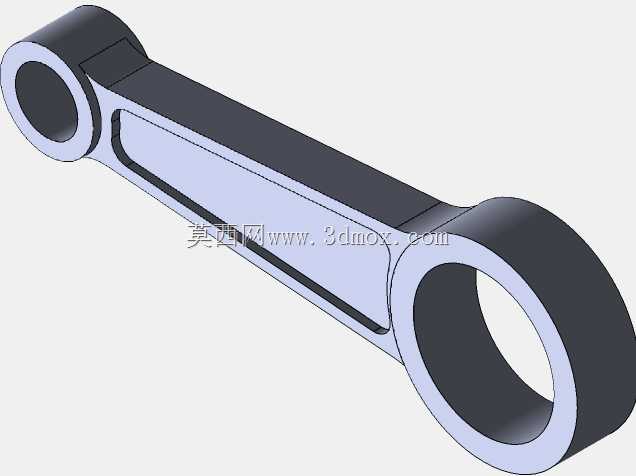

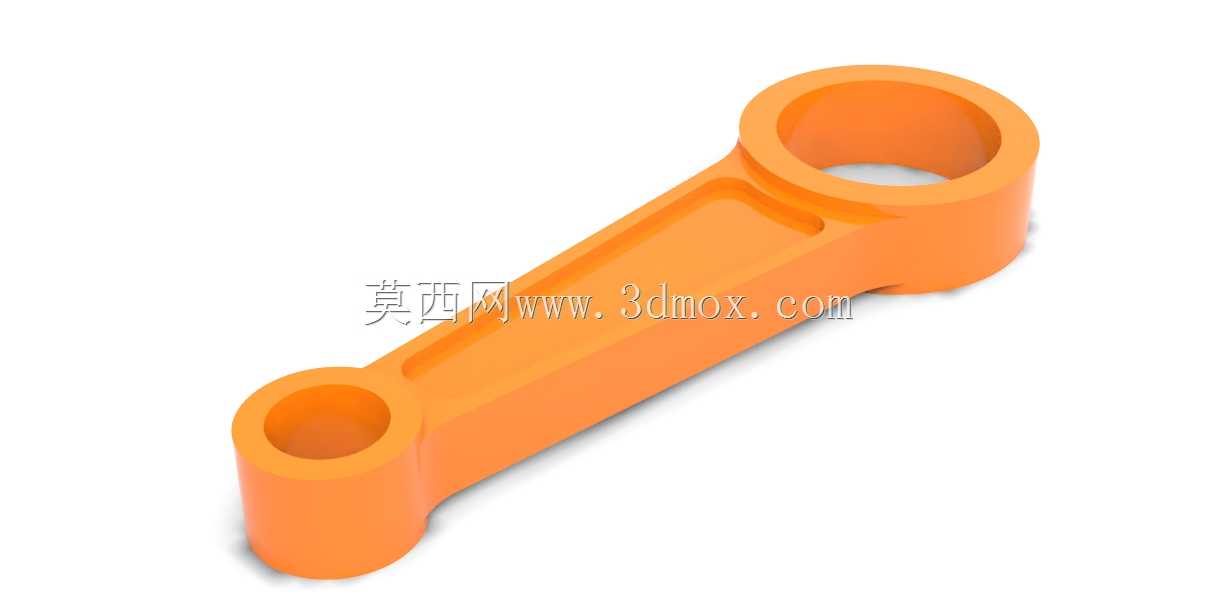

　　杆身部分没有采用等截面圆柱结构，而是选用了内燃机连杆通用的工字形截面，这种截面形式可以在相同零件重量的前提下获得更大的截面惯性矩，大幅提升杆身抗弯、抗扭刚度，同时有效降低往复运动惯性力，适配柴油发动机高压缩比、高爆发压力的工作特性。杆身与大小端过渡位置做了大半径圆弧过渡，避免截面突变带来的应力集中，从根源上降低连杆在百万次交变载荷循环下出现疲劳断裂的风险。杆身表面预留的浅凹槽结构既可以作为锻造生产时的拔模工艺基准，也能在装机后引导飞溅润滑油沿杆身流向小端衬套位置，改善小端摩擦副的润滑条件。

　　安装边界层面，连杆大端的剖分面经过精加工处理，配对的连杆盖通过两根高强度连杆螺栓锁紧，螺栓孔的位置度、结合面的平面度都在建模时做了严格约束，装配后连杆盖与杆身的结合面不允许出现间隙，保证大端孔的圆度在螺栓按规定扭矩锁紧后不会出现形变。整机装配流程中，连杆需要先从气缸体下方的曲轴箱通道穿入气缸，小端通过活塞销与活塞组件连接，大端扣合在曲轴连杆轴颈上之后再锁紧连杆盖，因此建模阶段必须同步校核连杆大端的最大外轮廓尺寸，保证其可以顺利穿过气缸体上的连杆通过孔，不会在装配、检修抽拉活塞连杆组时出现卡滞。

　　在整车应用场景中，这款连杆搭载的3.0升柴油发动机多用于硬派越野车型、轻型商用车辆，这类车辆经常需要在大负荷、低转速、长时间爬坡的工况下运行，连杆的结构可靠性直接决定整机的大修里程。建模时完整还原了零件的所有锻造拔模斜度、加工余量预留特征、圆角过渡细节，既可以用于发动机原理教学演示、维修拆装实训，也可以作为逆向设计、性能改装的结构参考，后续还可以基于该三维模型开展有限元静力学分析、交变载荷疲劳仿真，验证杆身应力分布是否满足设计安全系数要求，也能进一步做轻量化拓扑优化，在保证强度冗余的前提下降低往复运动质量，减小发动机运转振动。
