自行车碟刹制动盘结构三维造型

　　碟刹制动盘是山地车、通勤车及部分公路车制动系统中直接承担摩擦减速功能的关键回转零件，安装在轮毂花鼓外侧，随车轮同步旋转。夹器两侧来令片在制动时夹紧盘片，通过摩擦把车轮动能转化为热量，再由盘体向空气散发，因此该件既要保证足够的摩擦半径和刚性，又要控制重量、热容量与偏摆量。

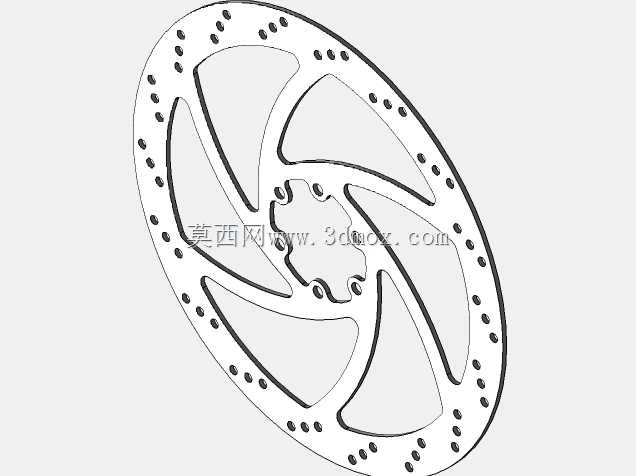

　　从结构上看，该制动盘采用常见的圆形外缘布局，外圆周分布密集小孔，主要用于排屑、排水、散热并减轻质量；盘面开设多组大尺寸弧形镂空，形成类似辐条的支撑筋，既减少材料占用，也增大空气流通面积。中心区域为与花鼓连接的安装座，孔位围绕中心均布，用于螺栓固定；安装面与摩擦环之间通过过渡筋连接，能够在夹紧力、制动力矩和热应力之间取得平衡。

　　建模时需要先确定盘片外径、摩擦环宽度、中心安装孔分布圆及螺栓孔数量，这些尺寸直接决定制动有效半径和适配花鼓规格。摩擦面应保持平整，两侧平面的平行度、盘片轴向跳动和安装面同轴度是重点控制项。若盘片偏摆过大，夹器在非制动状态下容易蹭碟，骑行中产生连续摩擦噪声并增加阻力；若安装孔位置偏差，则会造成装配干涉或螺栓受力不均。

　　弧形支撑筋的走向并非单纯装饰，它影响盘体在高温和夹紧载荷下的变形趋势。制动瞬间，来令片对盘片产生局部压力，摩擦区温度快速升高，盘体可能出现热膨胀和轻微翘曲。通过连续筋条将外缘摩擦环与中心安装座连接，可以提高整体抗弯刚度，同时让镂空区域承担通风和热释放作用。外圆小孔则增加了表面换热边界，在湿滑环境下还能帮助划破水膜，使来令片更快恢复摩擦接触。

　　实际选型时，制动盘直径与制动力矩密切相关。在夹器夹紧力相近的情况下，较大的摩擦半径可提供更大的制动力矩，但也会增加盘片热容量需求、重量和安装空间。轮叉、后下叉以及夹器安装座必须留出足够间隙，避免盘片在轮组受侧向载荷或花鼓存在微小公差时与车架相碰。盘片厚度同样需要匹配夹器活塞行程和来令片厚度，过厚会导致夹器无法正常回位，过薄则会降低热容量并缩短使用寿命。

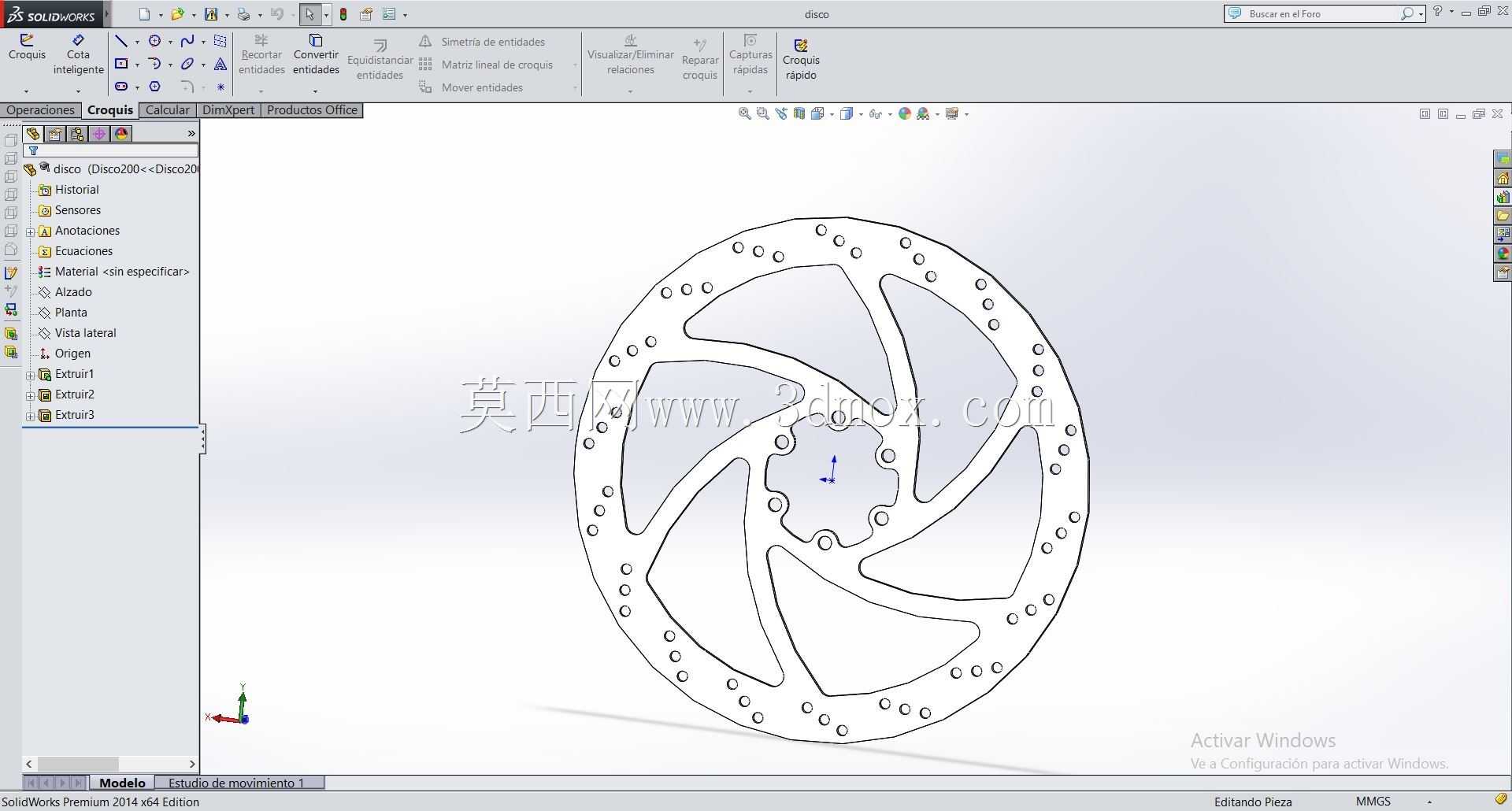

　　三维造型过程中，外轮廓、孔阵列和中心安装区适合通过草图驱动完成。先绘制中心基准轴与盘片基准面，再建立摩擦环外圆、内缘边界和镂空筋条轮廓；螺栓孔与外圆散热孔采用圆周阵列，保证孔间角度一致。盘片本体可由薄板特征生成，安装座区域根据实际叠层或台阶结构补充厚度，孔边与筋条转角处应设置合理圆角，避免应力集中。对于需要后续工程出图的场景，还应标注安装孔分布圆、盘厚、外径、平面度和关键间隙边界。

　　该类零件在整车中的使用环境较复杂，长期承受泥水、砂石、温差和反复摩擦。设计时不能只追求镂空面积，孔位过多或筋条过窄会降低盘体强度，制动高温下可能产生异响、抖动甚至永久变形；反之，若盘面过于封闭，重量和热衰减问题又会突出。合理的结构应在摩擦面积、通风路径、安装刚性和转动惯量之间折中，使制动盘在频繁刹车、长距离下坡和日常通勤中都能保持稳定表现。
