卡德纳款自行车闭合传动滚子链条

　　这套闭合式滚子链环的建模工作，最初是在做城市通勤车传动系统干涉校核时启动的——当时车架五通到后花鼓的中心距已经锁定，牙盘和飞轮的齿数配比也按骑行踏频区间定了下来，但链条绕装后的张紧余量、链节与后叉腿的侧向间隙始终靠二维图纸算不准，索性把每一节内链板、外链板、套筒、滚子、销轴都按实际装配关系搭出来，直接在三维环境里模拟整链环绕两轮的贴合状态。

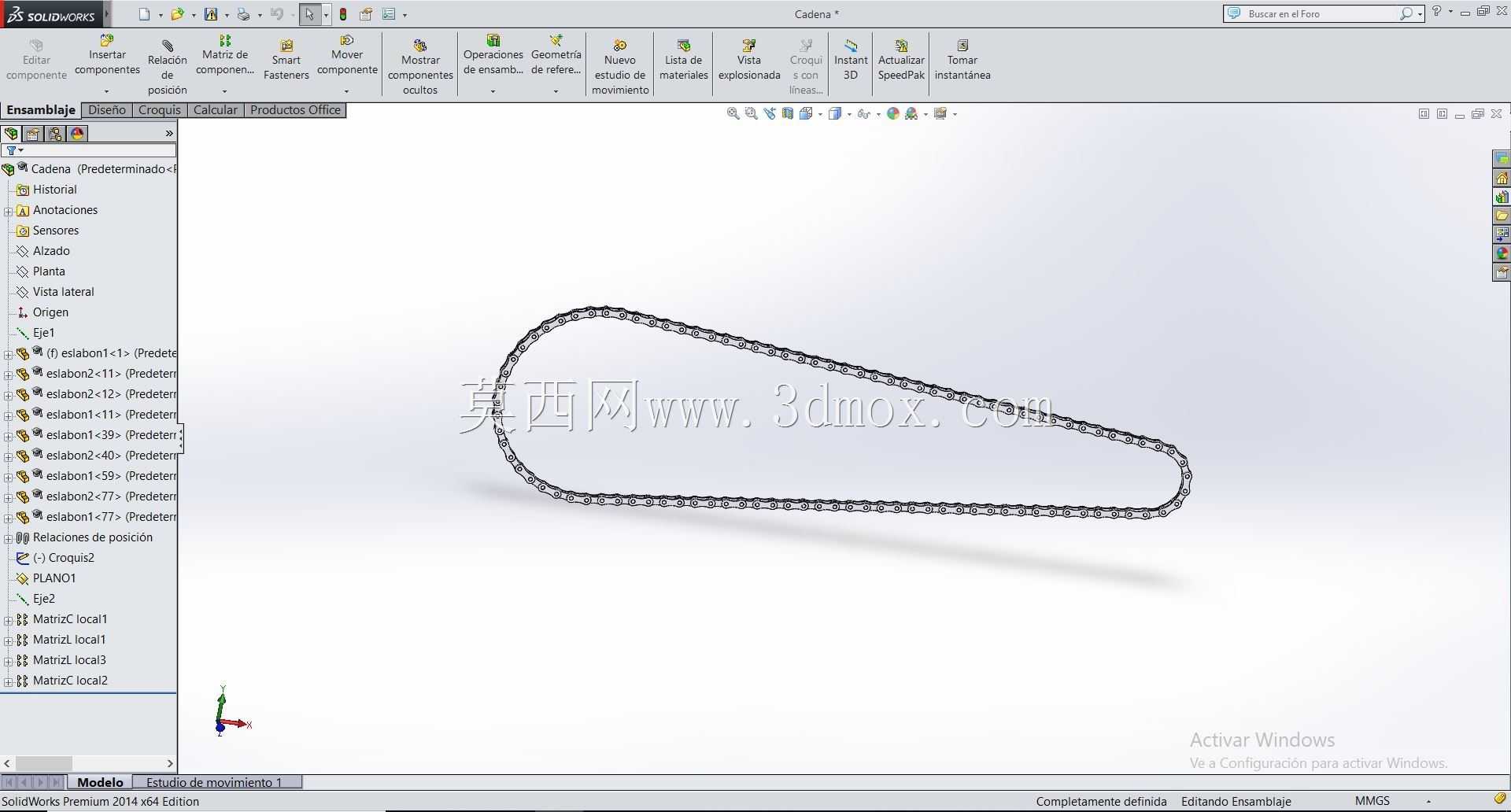

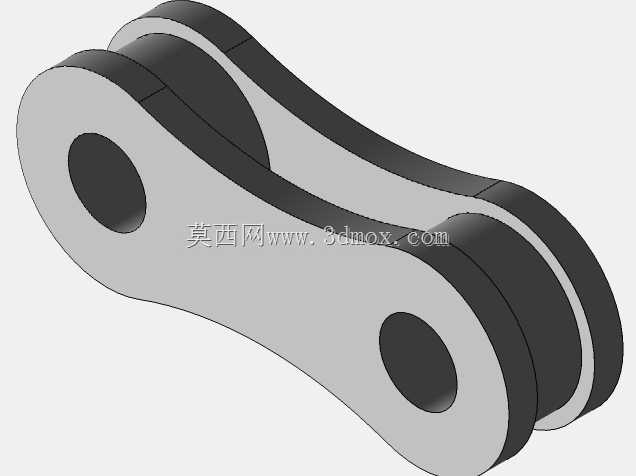

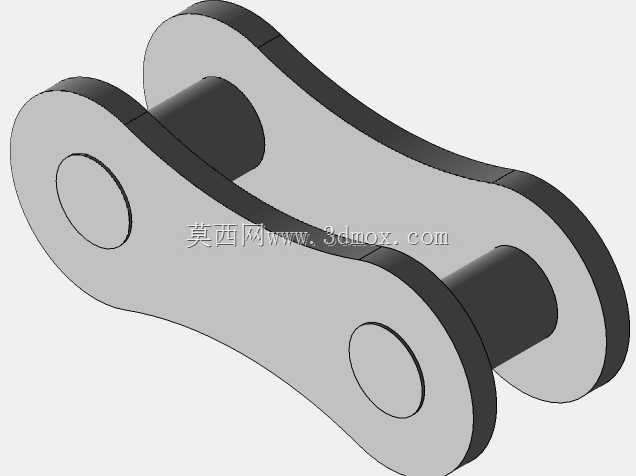

　　做链传动布局时最先要敲定的是链节总数，节距沿用常规单速自行车链的12.7毫米规格，滚子直径7.77毫米，内链节内宽3.3毫米，这些基础尺寸直接决定了链条和牙盘、飞轮齿形的啮合匹配度。建模时没有把整链做成一个刚性整体，而是按单节链节做子装配：内链板和套筒过盈压装为一组，外链板和销轴压装为另一组，两组之间通过套筒和销轴的间隙配合形成铰接回转副，每一处铰接都保留了实际工作时的转动自由度，这样后续做运动仿真时，链条绕上链轮的弯折过程、直线段的张紧受力状态都能真实还原，不会出现刚性环强行弯折的穿模问题。

　　从实际装车场景来看，这类闭合链条主要用在单速城市车、复古通勤车或者固定齿自行车上，和多速变速链条的区别在于不需要反复在不同齿数飞轮间换挡跳齿，链节受力始终沿整环循环传递，运行时的冲击载荷更小。链条的核心功能就是把牙盘处脚踏输入的扭矩，通过链节和轮齿的啮合逐节传递到后飞轮，驱动后轮转动；啮合过程中滚子会先接触链轮齿廓，随链条卷绕绕齿面滚动，把滑动摩擦转化为滚动摩擦，既降低骑行时的传动阻力，也减少链节和齿面的磨损量。

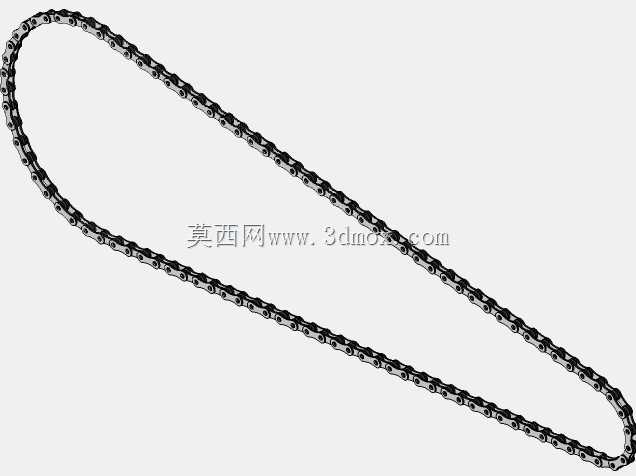

　　建模过程中特意还原了链板的冲压外形细节：内外链板都做成8字形的等强度轮廓，两端销轴孔位置的板宽加大，中间受拉段收窄，既保证整根链条的拉伸屈服强度，又尽可能控制单节重量，避免不必要的簧下质量增加。整链环绕成椭圆闭环的形态是严格按照前后链轮的中心距、两个链轮的分度圆直径拟合出来的：和两个链轮啮合的圆弧段，链节铰接点刚好落在链轮分度圆上，直线段的链条保持平直张紧状态，松边和紧边的长度差也对应了实际装车时链条张紧调节的行程范围。

　　安装边界这块，三维装配里特意校验了几个容易出问题的间隙：一是链条直线段和后平叉内侧的侧向距离，要保证骑行中链条受侧向摆动时不会刮擦叉管漆面；二是链条最大跳动位置和车架下管的竖向间隙，过颠簸路面时链条上下抖动不会磕碰到车架管材；三是链节绕上牙盘最大齿位时，链板外侧和牙盘护盘的间隙，避免护盘安装偏差后磨链。另外链条的接头位置也在模型里做了标记，实装时可以从这个位置拆出链节，调整总长度适配不同轴距的车架，张紧时靠后花鼓的水平长槽移动后轮，把链条下垂量控制在10到15毫米的合理区间，既不会过紧增大五通转动阻力，也不会过松出现跳齿脱链。

　　从结构设计的角度看，这套链条模型还可以直接用来做传动系统的受力仿真：给每个铰接副设置实际的摩擦系数，在牙盘端输入额定踩踏扭矩，就能算出每个链板的拉应力分布、销轴和套筒的接触应力，验证链板厚度、销轴直径的选型是否满足长期骑行的疲劳寿命要求，也能为后续不同速别、不同节距的自行车链条衍生设计提供可复用的装配基准。
