摩托车制动操纵杠杆弯杆结构

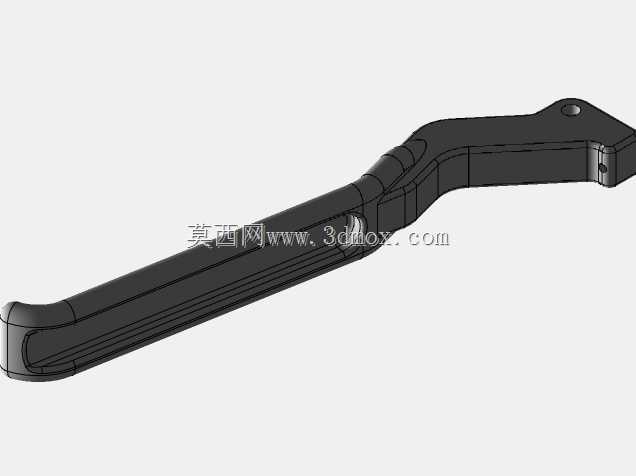

　　该零件对应两轮摩托车右手把上的制动操纵杠杆，属于骑乘人员直接接触的人机操作件，安装在车把右端的制动主泵支座位置，骑手捏握杠杆外端时，杠杆绕根部销轴回转，推动主泵活塞建立液压，进而驱动前后盘式制动器完成减速动作。在整车使用场景中，该件既要承受骑手高频捏握的循环载荷，又要在摔车、侧向磕碰时优先发生可控变形，避免主泵泵体、车把管等昂贵部件受损，因此结构形式采用细长弯臂而非直杆：从根部铰点出发，杆身先沿车把轴向延伸，再向骑手掌心方向平缓弯曲，末端扩出贴合指腹的压握段，整条力臂长度经过权衡——力臂过短会导致捏力需求过大、长途骑行手指疲劳，力臂过长则会让杠杆端部超出车把护圈，低速倒地时直接触地弯折甚至顶裂主泵安装耳。

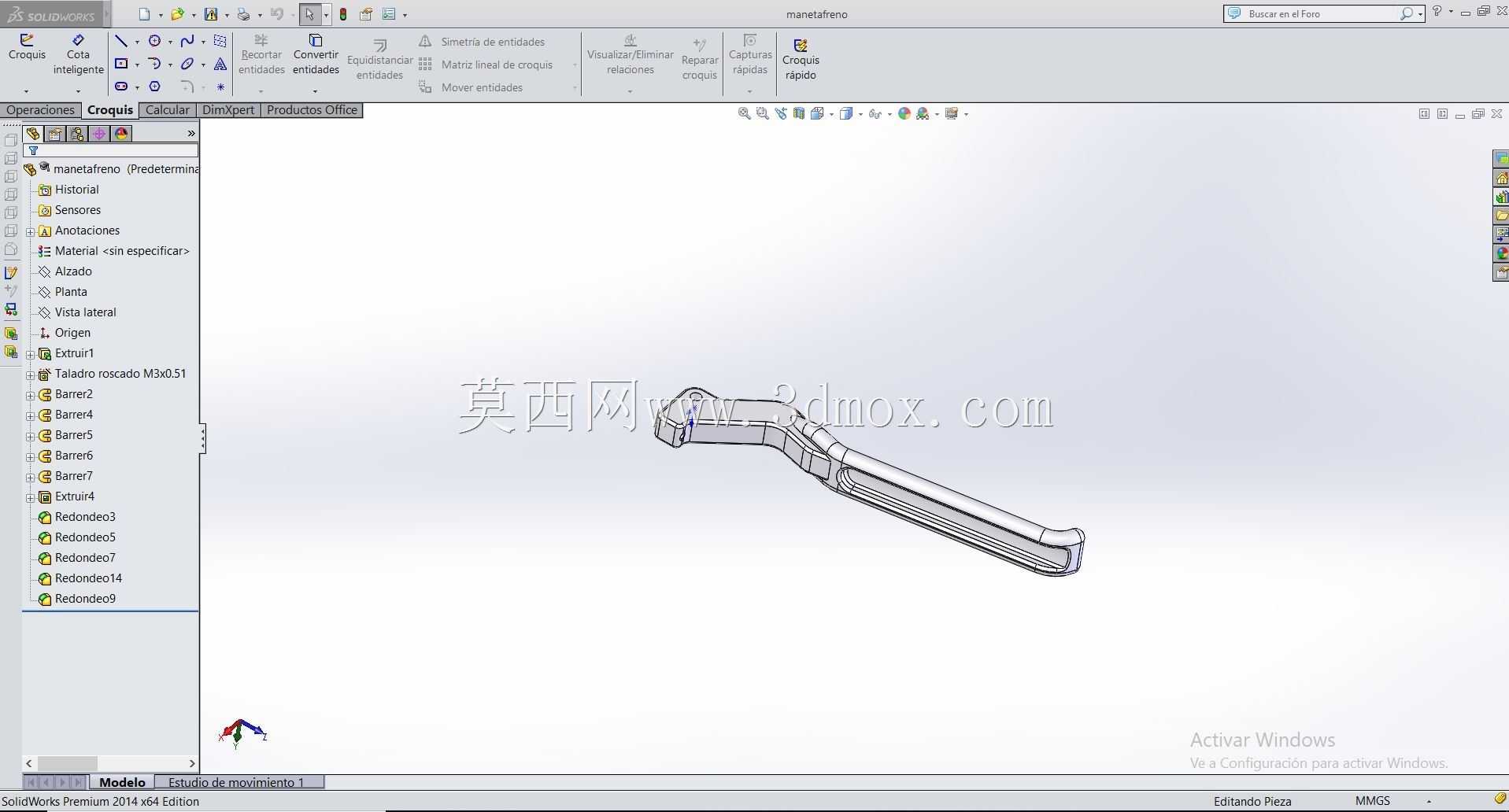

　　建模时首先锁定根部安装边界：铰孔中心与主泵支座销轴同轴，孔内预留衬套压装余量，孔端两侧做出限位凸台，控制杠杆轴向窜动；与主泵活塞接触的推压面位于铰孔旁侧，按照液压泵推杆的行程反推杠杆转角，保证捏到底时活塞行程足以建立额定制动压力，同时杠杆不会与主泵本体、车把开关座发生运动干涉。杆身截面并非等厚圆棒，而是沿力流方向变截面：靠近铰点的根部弯矩最大，截面加高、两侧加筋，截面惯性矩向抗弯方向倾斜；中段杆身逐渐收窄，在保证侧向刚度的前提下降低重量，也让摔车时弯曲变形集中在中段易更换区域；末端握压段则加宽、上下边缘倒圆，表面做出浅凹槽与防滑纹理，配合橡胶护套提升湿手、戴手套操作时的摩擦力。

　　外形尺寸方面，杠杆总长度适配常规22mm直径摩托车车把，弯曲弧度避开油门转把的旋转行程，杠杆与车把之间的初始间隙保证油门全开时仍有充足捏握空间，同时间隙不会过大导致自由行程过长、制动响应滞后。根部铰孔到活塞推压面的中心距决定杠杆传动比，建模时需联动主泵参数校核：在骑手正常握力范围内，泵腔压力需达到盘式制动器所需的制动油压，且杠杆捏到极限位置时手指不会被夹在杠杆与车把之间。杆身所有外轮廓均做圆滑过渡，折弯处避免锐角，既消除热处理与压铸成型时的应力集中，也防止骑手操作时硌手。

　　从制造与装配角度看，该件通常采用铝合金压铸或锻压成型后数控加工铰孔与推压面，三维建模时需同步考虑拔模斜度、分模线位置以及机加工装夹基准：根部铰孔端面作为加工基准，保证孔轴线与推压面的平行度；杆身非配合面保留压铸纹理，配合面预留精加工余量。装配校核中还要确认杠杆在全回转角度内与刹车油管、线束、手把护弓的间隙，极限转角下不拉扯油管、不磕碰开关按键。整体结构围绕制动操纵的力传递、人机握持舒适度以及碰撞失效保护三个核心目标展开，弯杆形态、变截面厚度与根部安装接口共同构成了兼顾强度、手感与维修经济性的制动操纵部件。
