自行车传动链轮齿盘结构设计

　　齿盘是人力两轮车传动系统中直接承担扭矩转换的核心回转件，这一版结构围绕单速通勤车、场地车以及改装传动组件的实际装配需求展开，建模时把链条啮合精度、中心安装定位、盘体刚性与轻量化之间的平衡放在同一层级考虑，而不是单纯画出一个带齿的圆盘。

　　从使用场景看，该类链轮安装在车架中轴位置，外侧与曲柄、脚踏组件连接，内侧通过轮齿与滚子链逐节啮合。骑行者施加在踏板上的力矩经曲柄传递到齿盘，再由齿盘拉动链条，将动力输送至后飞轮。齿形若处理不当，最常见的问题不是静态干涉，而是动态啮合不顺：链节进入齿槽时出现顶齿、跳齿，高速踩踏时链条上下拍击，长期使用后齿尖偏磨，甚至在急加速时发生脱链。因此模型的外轮廓并非均匀锯齿，而是按照链条滚子的进入角、包角和退出轨迹逐齿控制，齿顶保留引导圆弧，齿槽底部留出滚子容纳空间，使链节在绕入和脱离盘体时都能平顺过渡。

　　盘体采用近似平板式结构，中部设置较大的中心孔，用于穿过中轴或与曲柄安装座配合。中心孔周边材料厚度与盘身形成连续过渡，避免在峰值踩踏力矩下出现孔口应力集中。对于通勤车而言，链轮需要承受频繁起步、爬坡和站立踩踏带来的交变载荷，孔位周围不能只追求外观轻薄；而对于场地车或展示级组件，又需要控制转动惯量，所以盘面上未布置多余凸台，整体以连续金属盘形传递载荷，让扭矩从中心区域均匀扩散到外圈齿部。

　　外形边界方面，齿顶圆决定了链条包络范围，设计时必须同时核对车架后叉间隙、前拨链器活动范围以及护链盘安装空间。即使是单速结构，齿盘旋转过程中齿顶与链罩、车架管件之间也应保留安全间隙，防止装配公差累积后发生擦碰。中心孔的直径、同轴度和端面平整度是安装边界中的关键项：孔轴间隙过大会造成齿盘径向跳动，链条啮合噪声随之增加；端面不平则会使链条在运转中产生轴向偏摆。模型中将中心轴线与齿圈分度圆保持同轴，便于工程人员在出工程图时直接标注跳动、粗糙度和配合要求。

　　齿部设计思路强调与标准滚子链的匹配。每个齿槽需要对应链节滚子的实际直径，齿面工作段承受滚子挤压，齿侧则在链条偏斜时提供导向。与齿轮传动不同，链轮齿面并不追求连续滚动接触，而是周期性地承接链节，因此齿形圆角、齿根间隙和齿顶倒角都要服务于链条的顺利爬入。尤其在自行车脏污、泥沙附着的工况下，齿槽内若没有合理容污空间，滚子会被杂质垫高，造成链条与齿顶异常接触。模型通过清晰的齿根圆弧和开放齿侧，使现场维护时的清洗、换链更加直观。

　　从结构校核角度看，盘体最薄弱的区域通常不在齿顶，而在齿根与盘身连接的环形带以及中心孔周围。起步瞬间的载荷近似冲击，齿根受到链条拉力和弯矩共同作用，若盘厚过薄，齿圈会出现肉眼可见的弹性变形，导致链节不能稳定落座。该结构在齿圈区域保留连续环形材料，利用整圈齿盘自身的封闭形状提高抗弯能力；中部大面积盘面则承担扭矩传递，不必像多片式变速牙盘那样设置复杂的台阶和铆钉孔，因而减少了装配松动点。

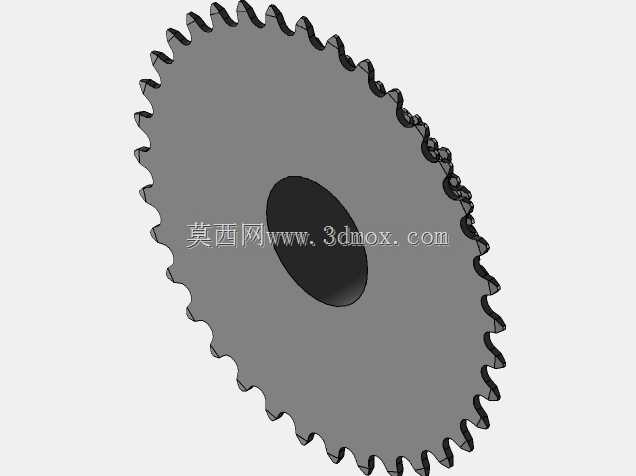

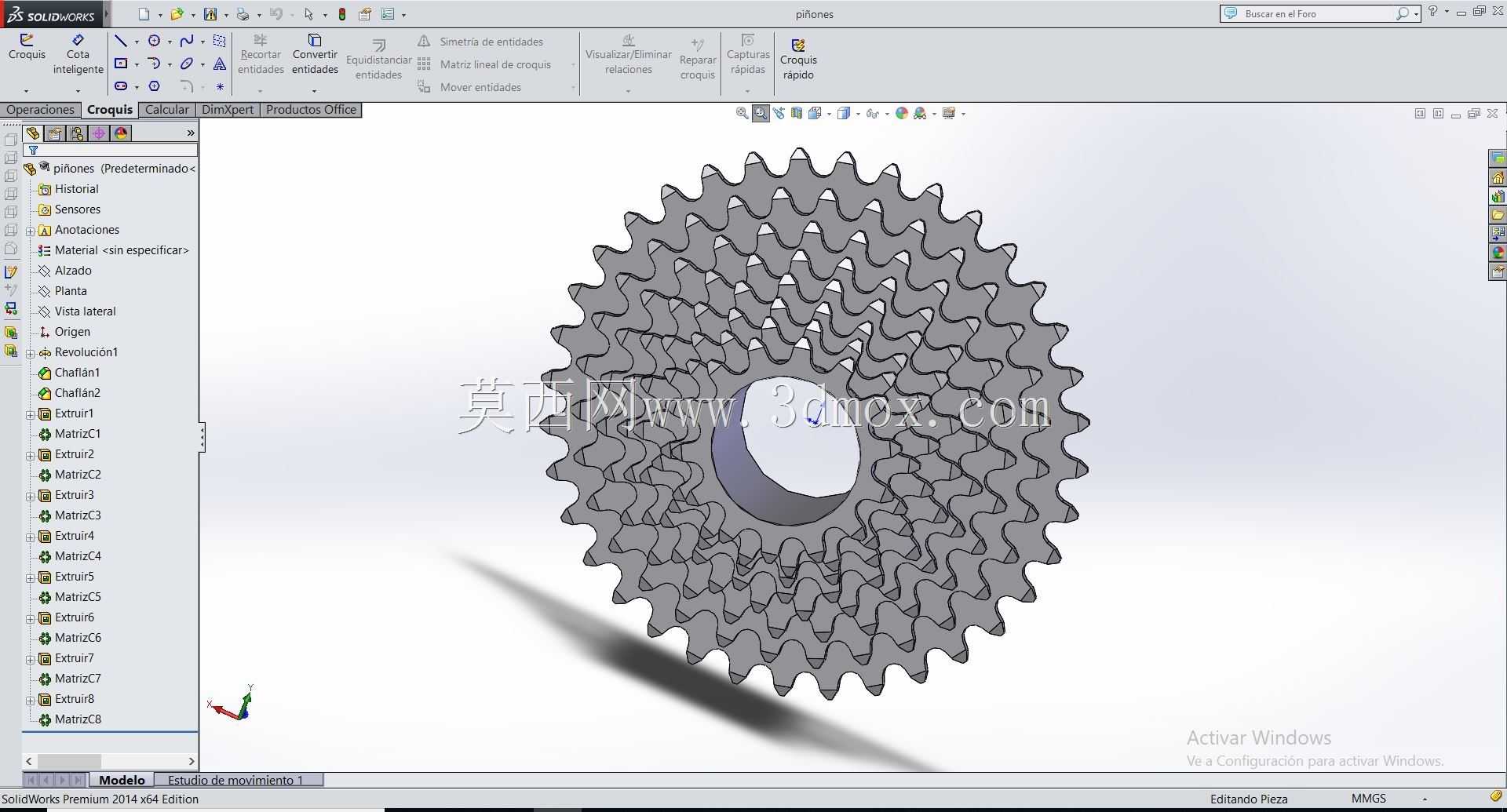

　　在三维建模过程中，外齿采用阵列方式建立，但齿形并非简单复制三角形凸起，而是先确定节距、滚子直径、齿根圆和齿顶圆，再绘制单侧齿廓并通过圆周阵列形成完整齿圈。这样处理的好处是，当链条规格或齿数需要调整时，只需修改基础参数并重新生成阵列，中心孔、盘厚和安装基准仍可保持一致。齿根与盘面交接处保留微小过渡，不宜做成尖锐直角，既有利于后续数控加工或激光切割成形，也能降低热处理和长期受载时的裂纹风险。

　　实际选型时，工程人员不能只关注齿数。齿数会影响传动比和踩踏节奏，但齿盘厚度、中心安装方式、链条规格匹配以及齿顶圆外廓同样决定装车可行性。若用于整车开发，还需把齿盘放入曲柄、中轴、链条、后飞轮和车架后三角的装配环境中检查运动包络；若用于维修替换，则要核对原车型的孔位、盘片厚度和链条宽度。该模型以单一完整盘体呈现链轮的主要几何关系，适合作为传动方案布置、啮合演示、加工出图和自行车零部件结构学习的基础参照。
