MQ-4甲烷可燃气体探测传感探头结构

　　这套三维结构围绕民用与工业现场常见的可燃气体探测需求展开，核心对象是采用MQ-4半导体气敏元件的甲烷传感探头。实际使用中，这类探头常被布置在厨房燃气管道附近、地下管廊检修点位、锅炉房燃烧设备周边、沼气站储气囊旁以及小型化工仓储区域，用于持续感知空气中甲烷浓度变化。它不是独立完成报警联锁的整机，而是气体报警装置中的前端感知部件，后端通常配合信号调理电路、浓度显示模块和声光报警单元工作。

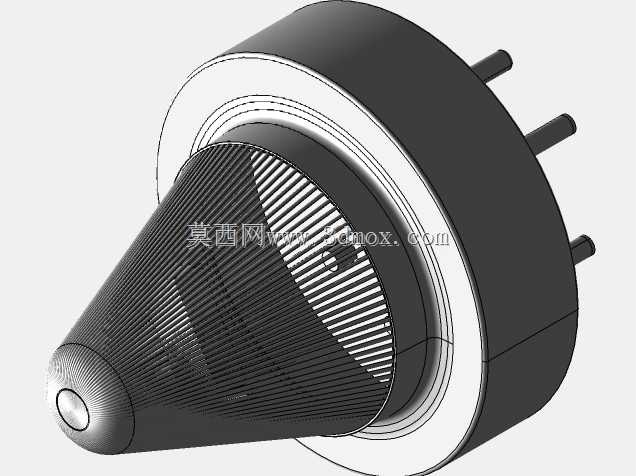

　　从结构功能上看，探头前端采用锥形透气防护造型，外层布置密集条状进风间隙。这样的形态并非单纯为了外观，而是兼顾气体进入路径、防尘遮挡和内部气敏元件保护。甲烷分子需要通过防护网罩扩散到内部半导体敏感材料表面，网罩开孔过密会造成响应滞后，开孔过大又容易让灰尘、虫体或飞溅物直接接触敏感元件。锥形轮廓可以在有限轴向长度内形成较大的透气面积，同时让正面气流更容易沿锥面分流进入，减少完全正对气流时对敏感区域的直吹冲击。

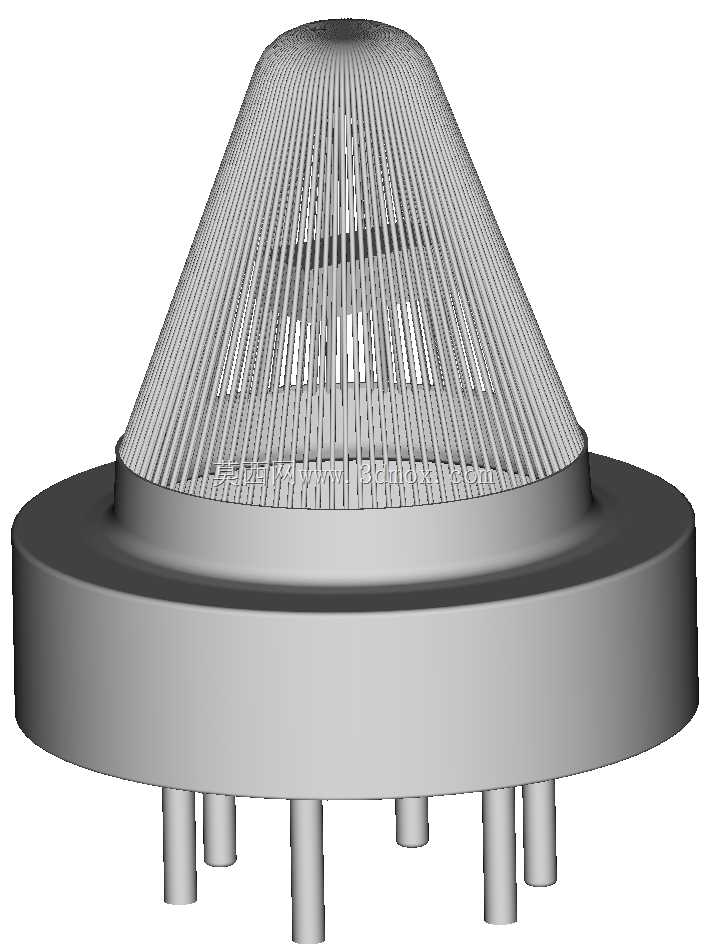

　　探头后部为圆柱状壳体，承担元件容纳、引脚定位和装配支撑作用。后侧伸出的引脚用于与电路板或插座连接，引脚之间保持明确间距，便于焊接或插接固定。建模时需要重点控制引脚中心距、伸出长度、根部加强位置以及壳体外径之间的关系，因为这些尺寸直接决定它能否适配标准传感座。若引脚过长，运输和装配过程中容易弯折；若根部缺少过渡，焊接后受振动可能出现应力集中。壳体后端的台阶结构则用于安装限位，使探头插入座体后具有稳定的轴向位置。

　　半导体式可燃气体检测的工作特点决定了结构设计必须重视透气与防护的平衡。当目标可燃气体存在时，传感器电导率会随气体浓度升高而变化，后端电路通过采集这种变化判断浓度等级。与密闭式封装元件不同，气敏探头必须让环境空气持续接触敏感面，因此前端罩体不能做成封闭曲面。模型中的细密格栅既形成了机械屏障，也保留了较大的开放比例。锥顶位置设置小圆端结构，可作为罩体端部收束和成型定位区域，同时避免尖锐端部在人工安装时造成划伤。

　　在安装边界方面，该类探头通常以插接或焊接方式固定在探测设备主板上，外部再配合设备外壳上的开孔或防护腔。结构工程师在布置整机时，不能只按元件本体外径预留空间，还需要考虑气体流通空间。若把探头紧贴墙面、设备底板或线束密集区域，透气格栅可能被遮挡，导致甲烷到达敏感元件的速度变慢。比较合理的做法是让前端锥形罩朝向可能泄漏气体的聚集方向，并在罩体周围保留环形气路。用于厨房场景时，探头不宜紧贴灶台正上方的高温油污区；用于管廊或锅炉房时，则应避免安装在长期滴水或强风直扫的位置。

　　从三维建模细节看，圆柱壳体与锥形网罩之间存在明显的环形分界，这一区域对应装配配合面。设计时可将其理解为罩体与基座的连接边界，需要保证同轴度，否则前端锥罩与后部圆柱会出现视觉错位，实际装配也可能产生间隙不均。格栅条沿锥面规律分布，建模应保持条宽、间隙和根部厚度一致，避免在锥顶附近因曲率变化造成条带过度密集。引脚部分采用简单圆柱实体表达，但在工程出图或细化设计时，还应补充引脚直径、材料镀层、焊接区长度及插拔公差。

　　该结构还体现了低功耗气体探测元件的典型布局：敏感部分位于透气罩内部，电路连接部分位于后部，外部环境与焊接区域通过壳体形成一定隔离。虽然半导体传感器本身对甲烷、天然气等可燃气体较敏感，但它也会受到酒精、烟雾、水蒸气等因素影响，因此在整机设计中，结构防护、安装位置和软件判稳策略需要共同配合。仅靠探头外形无法解决误报问题，但合理的罩体角度、防尘能力和通气路径，可以提高现场长期运行的稳定性。

　　对于设备选型人员而言，查看这类模型时应重点确认三件事：一是探头前端透气区在整机安装后是否外露，二是后部引脚或插座是否与主板布局匹配，三是壳体外径和轴向长度是否满足设备内部空间。对于结构建模人员而言，锥形格栅、环形台阶、引脚阵列和端部收束是模型的主要几何特征，需要在还原外观的同时保留可装配的工程逻辑。整体来看，该探头结构紧凑，功能指向明确，适合作为可燃气体报警器、甲烷浓度监测终端和安防探测设备中的前端感知部件进行结构参考。
