手推式气瓶转运车与储气瓶结构

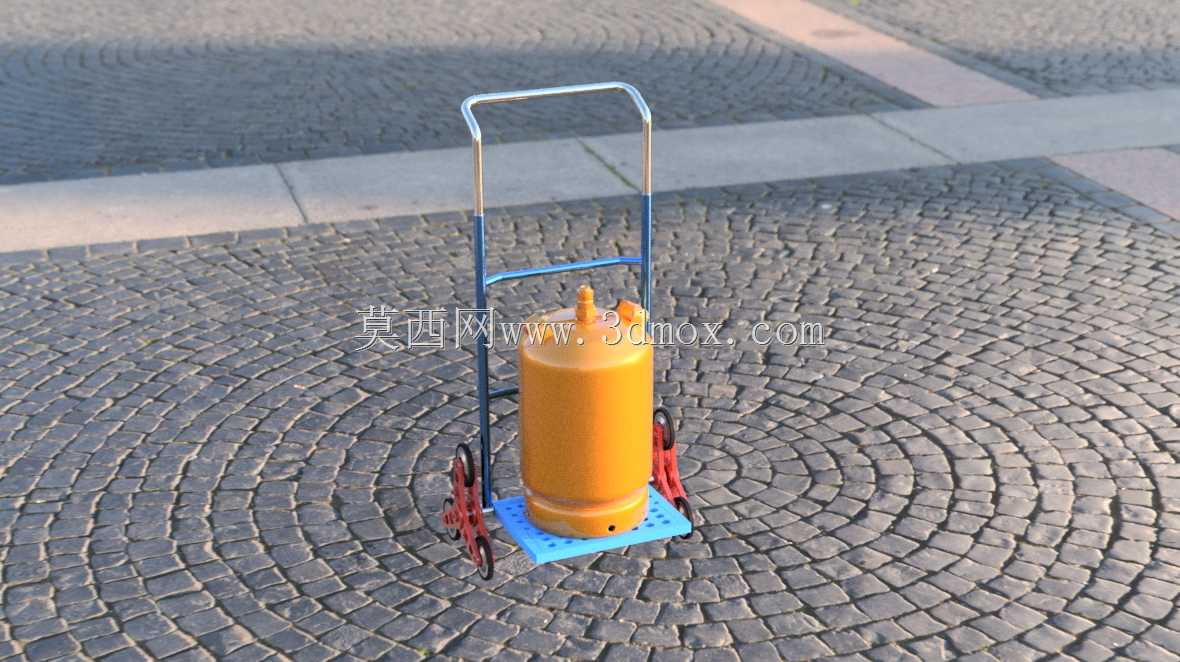

　　该三维结构呈现的是厂区、维修现场和气体供应环节中常见的气瓶短途转运装置，主体由立式储气瓶、两轮手推车架、承托底板、推把、侧向固定件和行走轮组构成。设备的核心用途不是单纯展示一个瓶体，而是还原气瓶在实际搬运、临时停放和工位周转时的装配关系，便于结构设计人员校核车架与瓶体之间的支撑位置、捆绑空间、轮轴受力以及推行姿态。

　　从使用场景看，这类装置多用于焊接维修、装配车间、建筑工地、实验室后勤和工业气体配送点。储气瓶本身属于承压容器，外轮廓为圆柱形，底部呈圆弧收口，顶部集中布置阀件和防护接口。由于瓶体较高、重心集中，直接滚动或人工抱运存在倾倒、磕碰阀口的风险，因此手推车采用倾斜承载思路：瓶体落座在低位托盘上，背部靠向车架立杆，侧面通过夹具或绑带约束，使整体重心靠近轮轴，操作人员只需扶住上部推把即可完成起倾、推行和转向。

　　车架部分以圆管弯折形成主要受力骨架。上部推把呈门形，高度按照成年人站立施力范围设定，既避免弯腰推运，也保证在坡道、门槛和碎石路面上有足够的操控力矩。两根竖向主管向下延伸并与底部托盘连接，形成连续传力路径；中部横梁承担瓶体背部倚靠和侧向限位作用，横梁位置不宜过高，否则会压靠瓶阀区域，也不宜过低，否则瓶体上部缺少约束，转弯时容易晃动。

　　底部托盘为平板承托结构，盘面开设若干孔位，可用于减重、排液、穿设绑带或安装限位附件。托盘前缘和侧缘需要保留足够宽度，以容纳气瓶底部圆弧座面；在建模时应重点检查瓶底与托盘的接触范围，不能只以单点接触代替实际支撑。托盘下方连接轮轴支架，两轮布置在车架后侧偏下位置，车轮直径与越障能力相关，过小的轮径在电缆槽、门槛和不平整地面上通过性差，过大的轮径则会增加整车收起状态的占地尺寸。

　　侧向红色构件可理解为瓶体固定夹、绑带挂座或辅助支撑件，其作用是在车辆倾斜时限制气瓶横向位移。气瓶转运过程中，竖向重力会在车架倾斜后分解为沿车架方向和垂直托盘方向的分量，若没有侧向约束，瓶体可能在启动、制动或转弯时发生扭转。固定件的位置应避开瓶阀、铭牌和易损伤表面，同时保证操作人员能够快速松开和锁紧，以提高频繁换瓶时的效率。

　　外形尺寸方面，整车高度主要由推把和气瓶高度决定，瓶体占据车架中部空间，顶部阀件应低于推把上沿或处于防护范围内，避免推行过程中阀口直接撞击门框、管线或低矮设备。整车宽度由两轮外缘和托盘宽度控制，需满足车间通道、电梯门和货梯入口的通行边界。长度方向在直立停放时较小，倾斜推行时前轮接触点、瓶体中心和推把形成稳定力矩关系；三维装配中应分别检查直立停放、倾斜运输和转弯摆动三种姿态下的干涉情况。

　　安装边界上，轮轴与车架支架之间需要保留转动间隙，轮胎与托盘、瓶体、夹具之间不得在满载压缩时发生摩擦。瓶体放入托盘后，背部靠梁与瓶壁之间宜形成线接触或小面积面接触，避免硬点集中。若后续工程化处理，还可在靠梁位置增加橡胶垫，在托盘上设置防滑圈，在侧面配置可调绑带，以适应不同直径的工业气瓶。

　　该模型对机械设计的价值在于把压力容器、人机推行机构和行走轮组整合在同一装配中，能够用于检查搬运车的姿态稳定性、结构件布置合理性以及现场通道适配性。设计时不应只追求外观轻巧，而要围绕瓶体支撑可靠、阀件防护到位、轮轴承载明确、操作空间充足这些实际要求展开，使装置既能完成短距离转运，也能在临时停放时保持安全直立。
