黄铜内螺纹立式单向止回阀结构

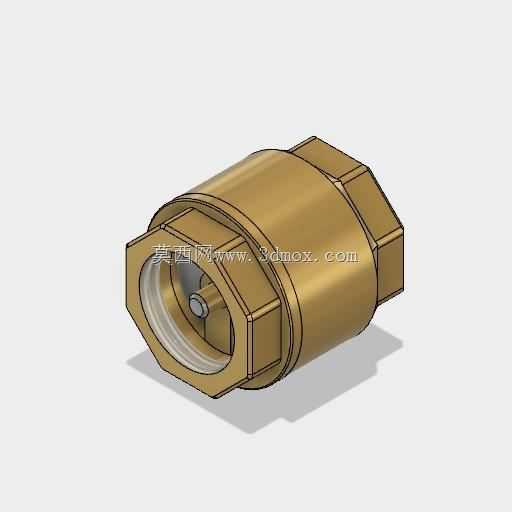

　　该零件属于小型管路系统中的单向导通元件，整体采用黄铜材质外观，两端设置内螺纹接口，主要用于水、气、低压油液等介质管路中，限制介质只能沿设定方向通过，防止回流造成泵体反转、仪表损伤、管路压力波动或容器介质倒灌。阀体外形紧凑，中部为加粗的阀腔结构，两端六角段用于扳手夹持拧紧，适合在空间受限的设备内部、实验台管路、小型液压气动系统以及民用给排水支路中布置。

　　从实际装配角度看，这类止回阀通常直接串联在管道中间，不需要额外支架固定，安装边界主要由两端螺纹规格、阀体最大外径和总长决定。模型中部阀腔直径明显大于两端接头，轴向长度覆盖螺纹旋入区、密封面、阀芯活动区和出口导向区。选型时不能只核对接口螺纹，还要预留扳手操作空间，尤其两端六角部位需要留有足够扭转角度，避免装机后被邻近管接头、阀块或墙板遮挡。若布置在靠近泵出口的位置，还应考虑脉动压力对阀芯启闭的影响，阀前后保留少量直管段可降低紊流带来的噪声和卡滞风险。

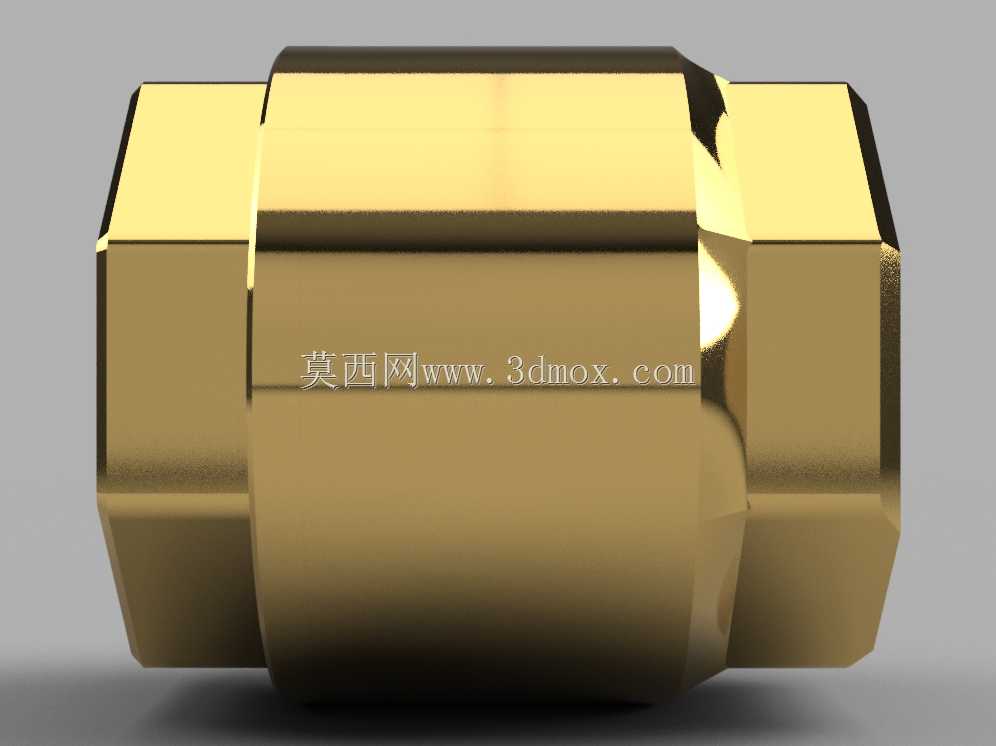

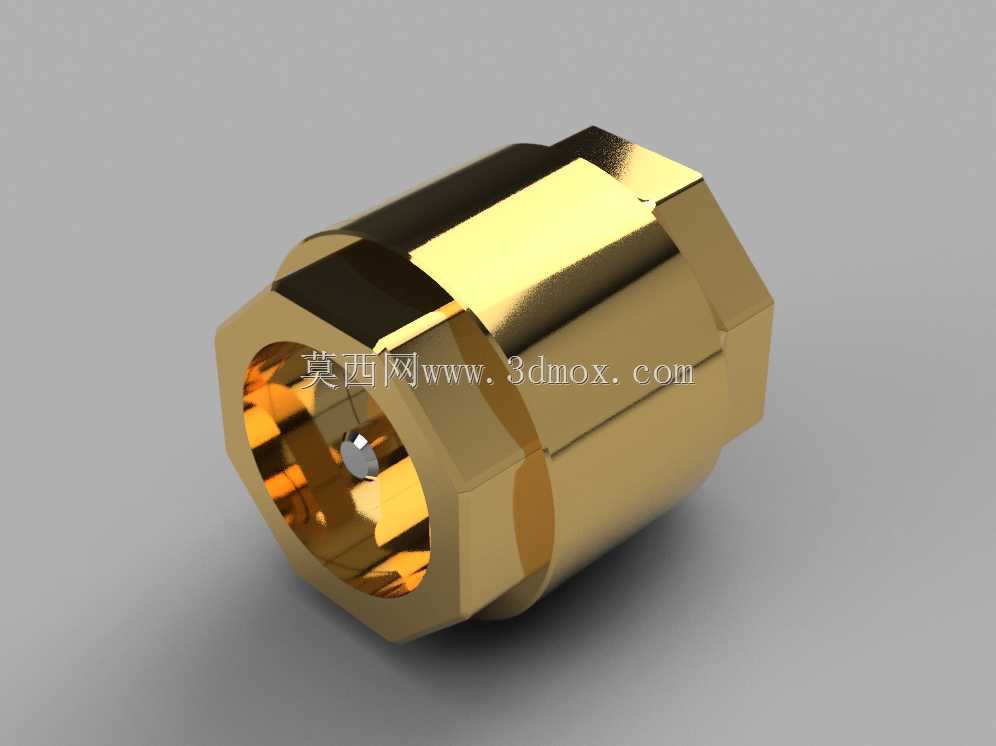

　　结构设计上，阀体外部采用阶梯圆柱与六角面组合。六角段并非装饰特征，而是承担装配扭矩传递，棱边需要清晰，平面宽度要能满足标准扳手接触。中部圆柱腔体容纳阀芯、弹簧或密封件，壁厚随内压工况变化，在螺纹根部和腔底过渡处通常设置圆角，以减少应力集中。两端内螺纹承担管路连接，螺纹末端需留出退刀与密封位置；端面加工质量直接影响垫片或螺纹密封效果。黄铜材料具有较好的切削性能、耐大气腐蚀能力和成型稳定性，在低压流体控制系统中应用广泛，也便于后期机加工或锻造毛坯成型。

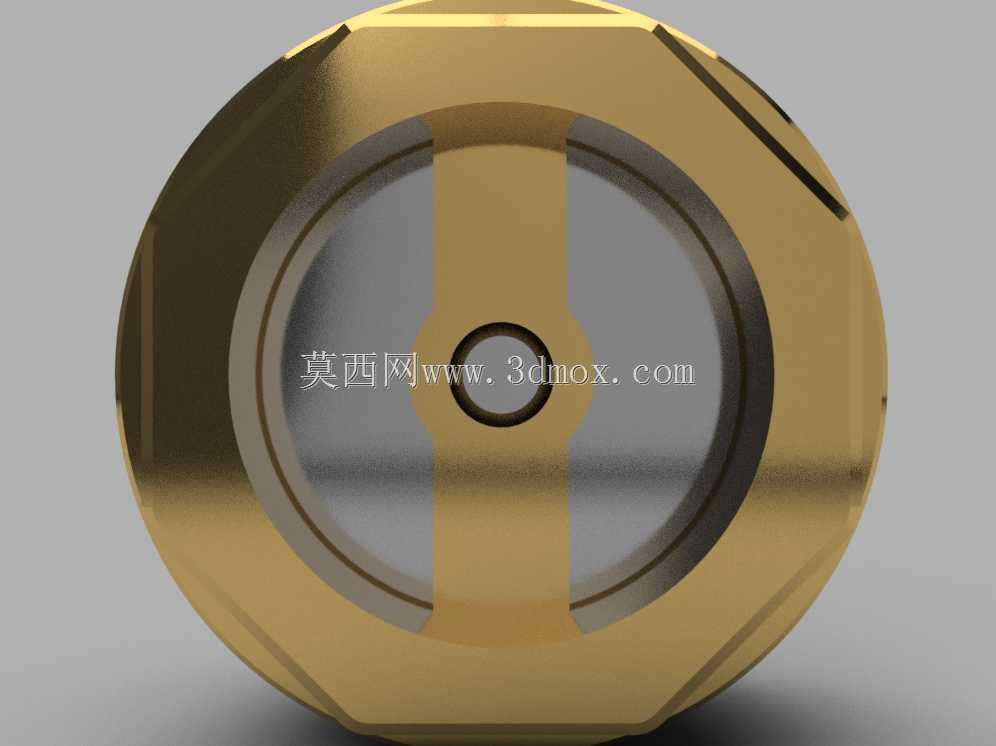

　　阀芯区域是该类产品的功能核心。介质正向流动时，压力克服弹簧预紧力或阀芯自重，使密封件离开阀座，通道打开；介质反向流动时，压差和弹簧力推动阀芯压紧阀座，形成截断。不同开启压力会影响低压工况下的通流能力，因此弹簧刚度、阀芯行程和阀座开度需要匹配。若弹簧过强，小流量工况下阀门难以完全开启，会造成压损增大；若弹簧过弱，则反向关闭迟滞，回流冲击明显。阀芯导向长度也需合理控制，过短容易偏磨，过长则增加结构尺寸和摩擦阻力。

　　建模时应重点还原阀体的回转主体、两端内螺纹、六角夹持面、中部腔室以及内部启闭件的装配关系。外形虽然以轴对称特征为主，但六角面、倒角、台阶和端部平面构成了主要安装基准。内部流道不宜简单做成直孔，需要体现入口收缩、阀座密封面、阀芯容纳腔和出口扩径等结构，这样才能在干涉检查、流量分析或装配演示中反映真实工作状态。螺纹部分可按工程需要采用详细牙型或简化示意，但在总装模型中必须保留公称直径、旋合长度和扳手空间，以便管路设计人员判断连接可行性。

　　在设备维护场景中，这种阀常安装在泵出口、计量管路、气源处理支路或水箱连接管路上。它的作用不是调节流量，而是提供方向保护，因此布置方向必须与阀体流向标识一致。若装反，系统会表现为流量不足或完全断流。阀体外部若增加流向标记，可减少现场误装概率。对于存在杂质的介质，阀座密封面容易被颗粒垫起，设计时还要考虑上游过滤或可拆卸清洗结构。

　　该三维结构适合用于管路布置校核、阀门外形选型、装配干涉检查以及教学演示。通过模型可以直观看到黄铜阀体的厚实腔壁、两端螺纹连接方式、六角拧紧部位和内部单向控制逻辑，也能为后续工程图绘制、加工工艺制定、密封件选型和流道优化提供完整几何依据。
