汽车通风打孔式刹车制动盘三维设计

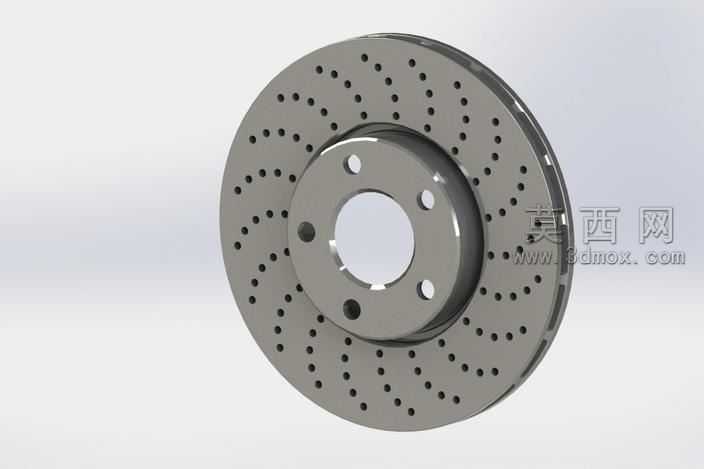

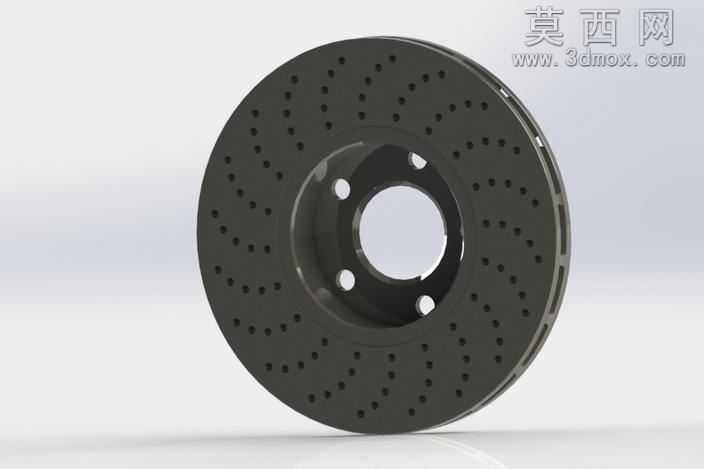

本作品为汽车用通风打孔式刹车盘三维模型，建模过程严格遵循汽车制动系统零部件的实际设计规范，首先通过草图绘制确定刹车盘的整体外轮廓尺寸，包括制动摩擦面的外径、中心安装孔的孔径与定位孔的分布参数，采用旋转凸台特征生成刹车盘的基础基体结构，保证盘体的同轴度与回转精度符合实际加工要求。模型针对通风散热需求设计了双层盘体中间的通风流道结构，通过阵列特征在摩擦工作面上加工出均匀分布的散热钻孔，钻孔采用交错排布方式，既保证摩擦面的接触面积满足制动摩擦力矩要求，又能在制动过程中通过孔洞快速导出摩擦产生的热量，降低制动热衰退风险，提升连续制动工况下的性能稳定性。中心安装法兰部位设计有对应轮毂的定位螺栓孔与定位止口，安装面的平面度与孔位精度严格按照实车装配公差设定，保证与轮毂、制动卡钳的装配匹配度。材质设定上，制动摩擦面采用灰铸铁材质参数，还原真实刹车盘的金属质感与表面加工纹理，渲染过程中通过调整环境光与反射参数，清晰展现盘体的机加工表面特征、钻孔的内壁细节以及通风槽的内部结构，模型完整还原了打孔通风刹车盘的所有结构细节，可用于汽车制动系统结构教学、制动性能仿真分析参考、零部件装配干涉校验等场景，整体建模逻辑清晰，特征参数可编辑，便于后续根据不同车型参数进行尺寸调整与结构优化。
