汽车发动机活塞连杆组装配结构设计

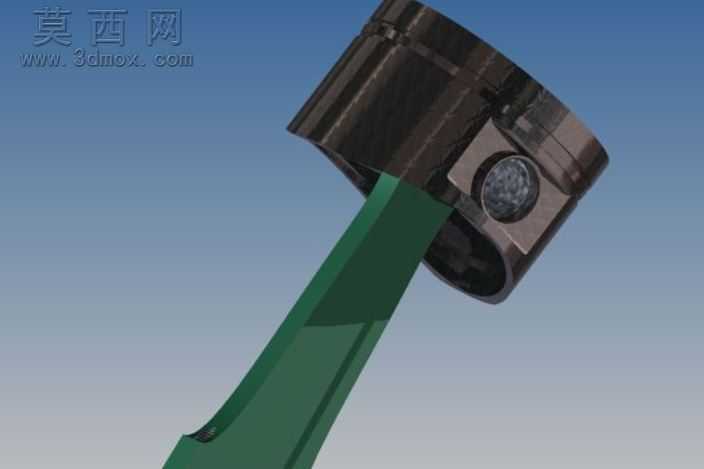

本作品为汽车发动机核心动力组件活塞连杆组的三维装配设计，采用Autodesk Inventor完成全参数化建模与装配约束搭建，完整还原了活塞与连杆的配合结构细节。建模阶段首先针对活塞主体进行特征构建：先绘制活塞顶部的轮廓草图，通过拉伸生成活塞基体，依次加工出活塞环槽、活塞销座孔的结构，对活塞裙部的型线做了适配性的曲面处理，保证结构符合实际发动机的运行工况需求，同时对活塞销座的加强筋做了细节建模，还原真实部件的力学加强结构。连杆部分采用分体式建模思路，先构建连杆杆身的工字型截面特征，通过扫掠生成杆身主体，再分别完成连杆大头、小头的结构建模，大头的剖分面、螺栓连接孔都做了精确的特征还原，保证装配时的配合精度。装配过程中严格按照实际机械装配逻辑添加约束：活塞与活塞销采用同轴约束，连杆小头与活塞销添加转动副约束，保证连杆可绕活塞销正常摆动，活塞环与对应环槽添加同轴与轴向限位约束，完全还原实际部件的运动关系。材质与渲染阶段，活塞部分赋予了高硅铝合金的材质属性，调整金属粗糙度与反光参数，还原铸铝部件的哑光金属质感；连杆部分赋予锻钢材质，添加了表面氧化处理的深绿色涂层质感，活塞销做了渗碳处理的高硬度金属亮面效果，背景采用渐变蓝灰色调，添加柔和的环境光与定向补光，突出部件的结构轮廓与装配层次，清晰展现活塞与连杆的连接结构、活塞环的安装位置等核心设计细节。整个设计完全遵循内燃机活塞连杆组的实际设计规范，各部件的尺寸比例、配合间隙都参考量产发动机的参数设置，既保证了结构的合理性，也通过渲染效果直观呈现了组件的装配形态，可用于发动机结构教学、装配工艺演示以及相关零部件的设计参考。
