RV50斜齿轮传动齿轮箱结构设计

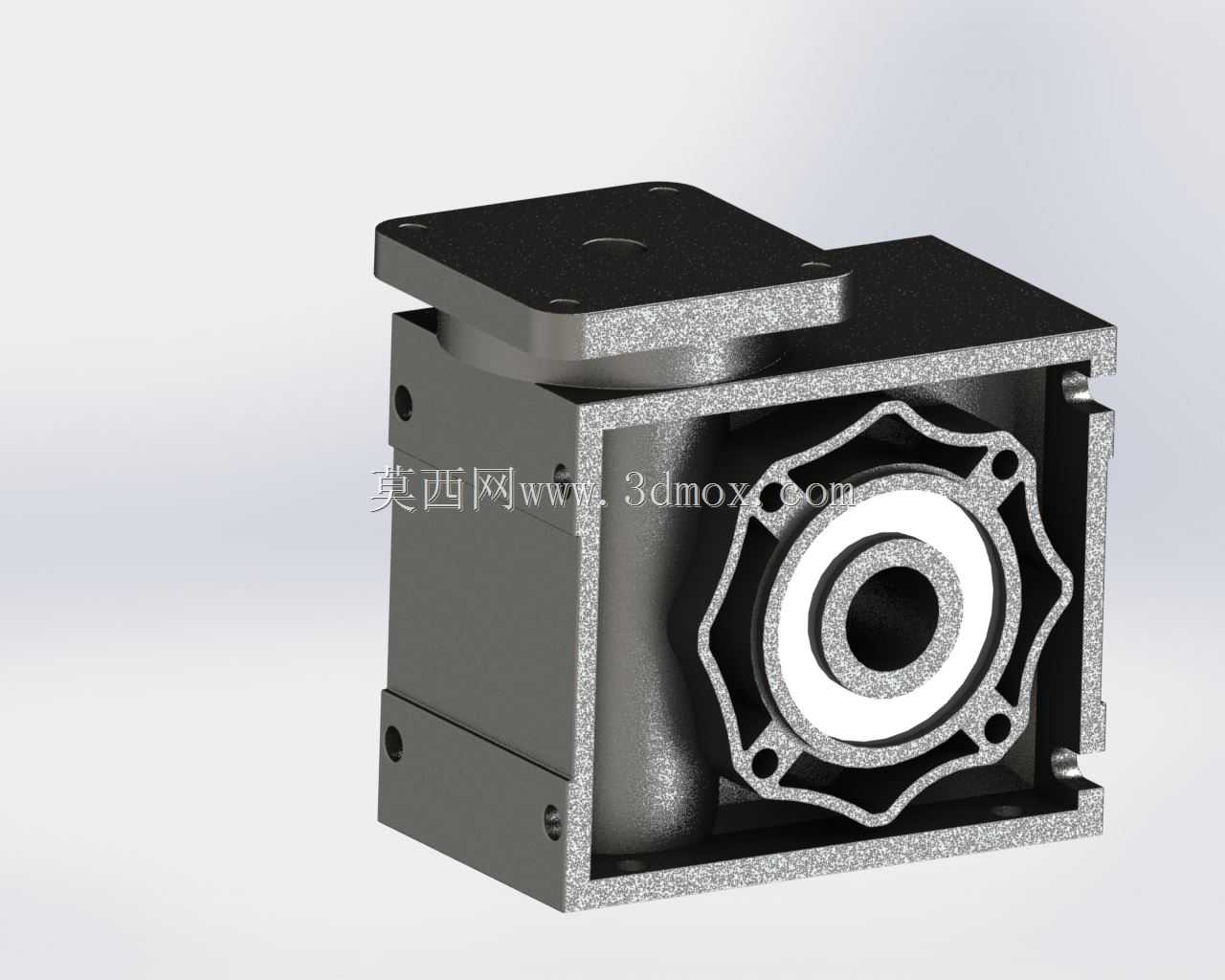

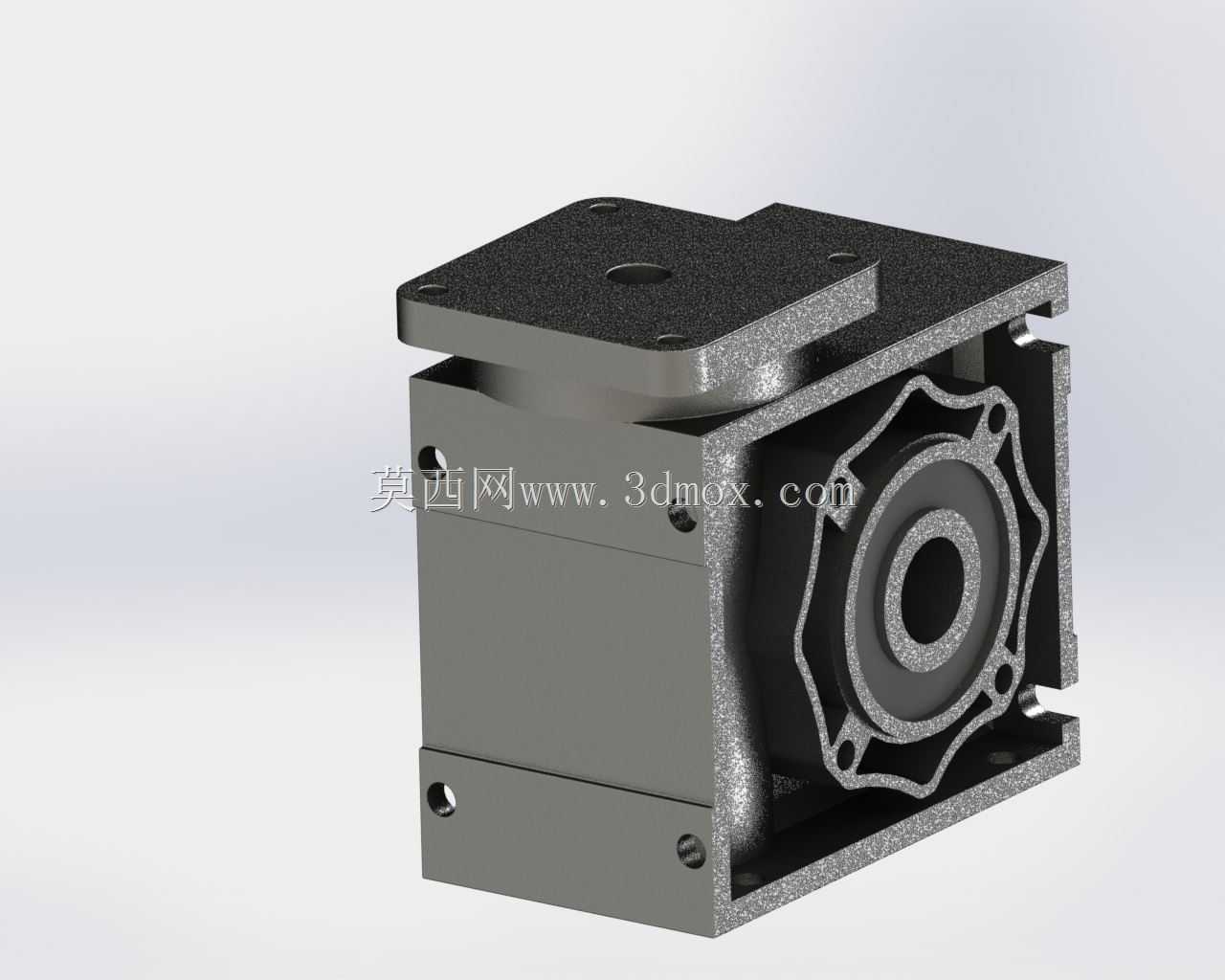

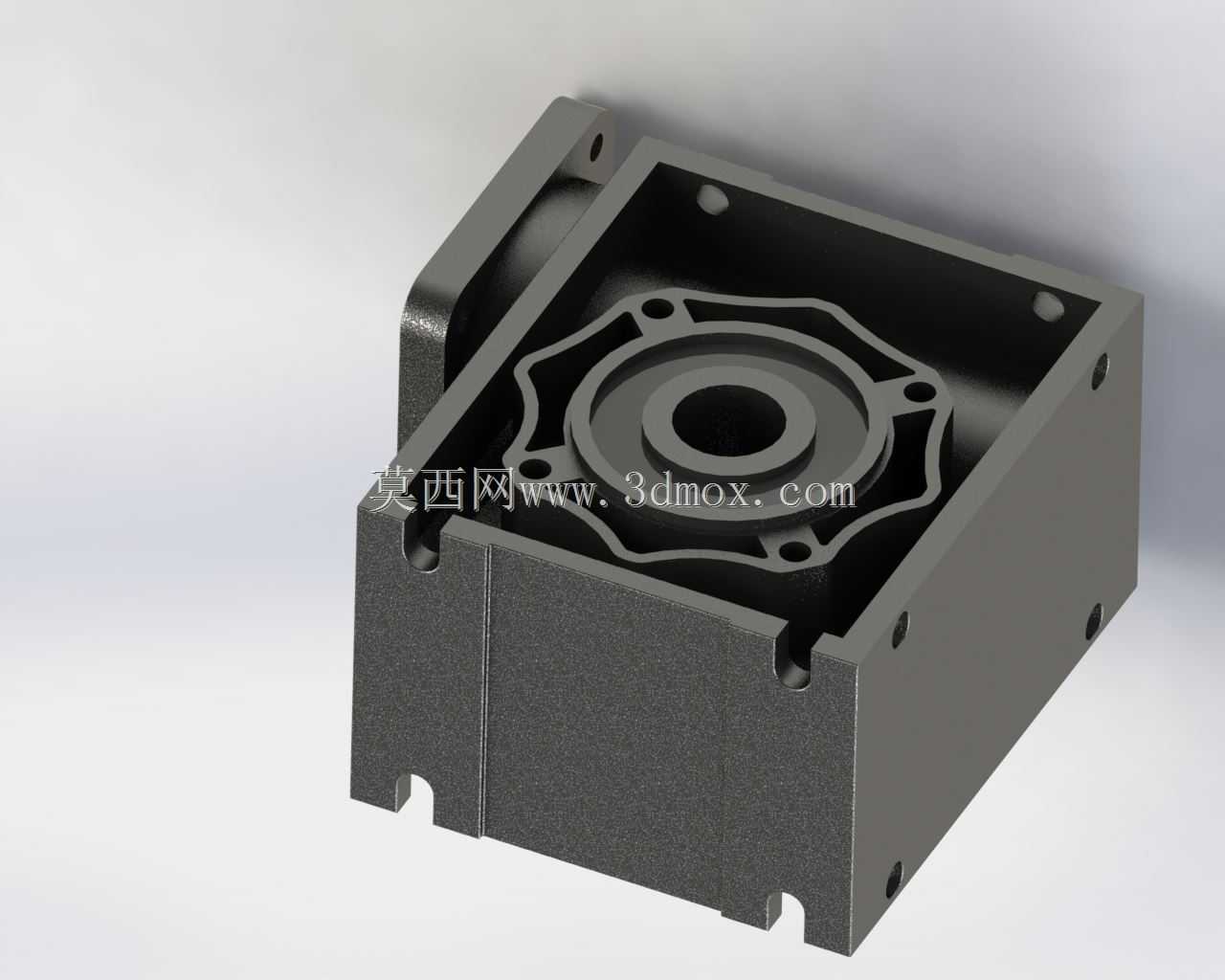

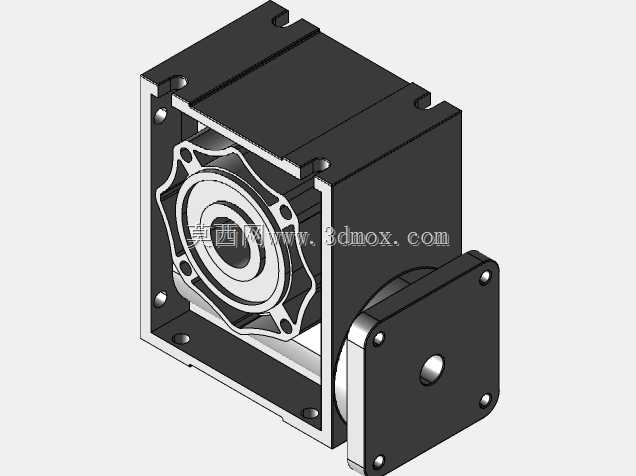

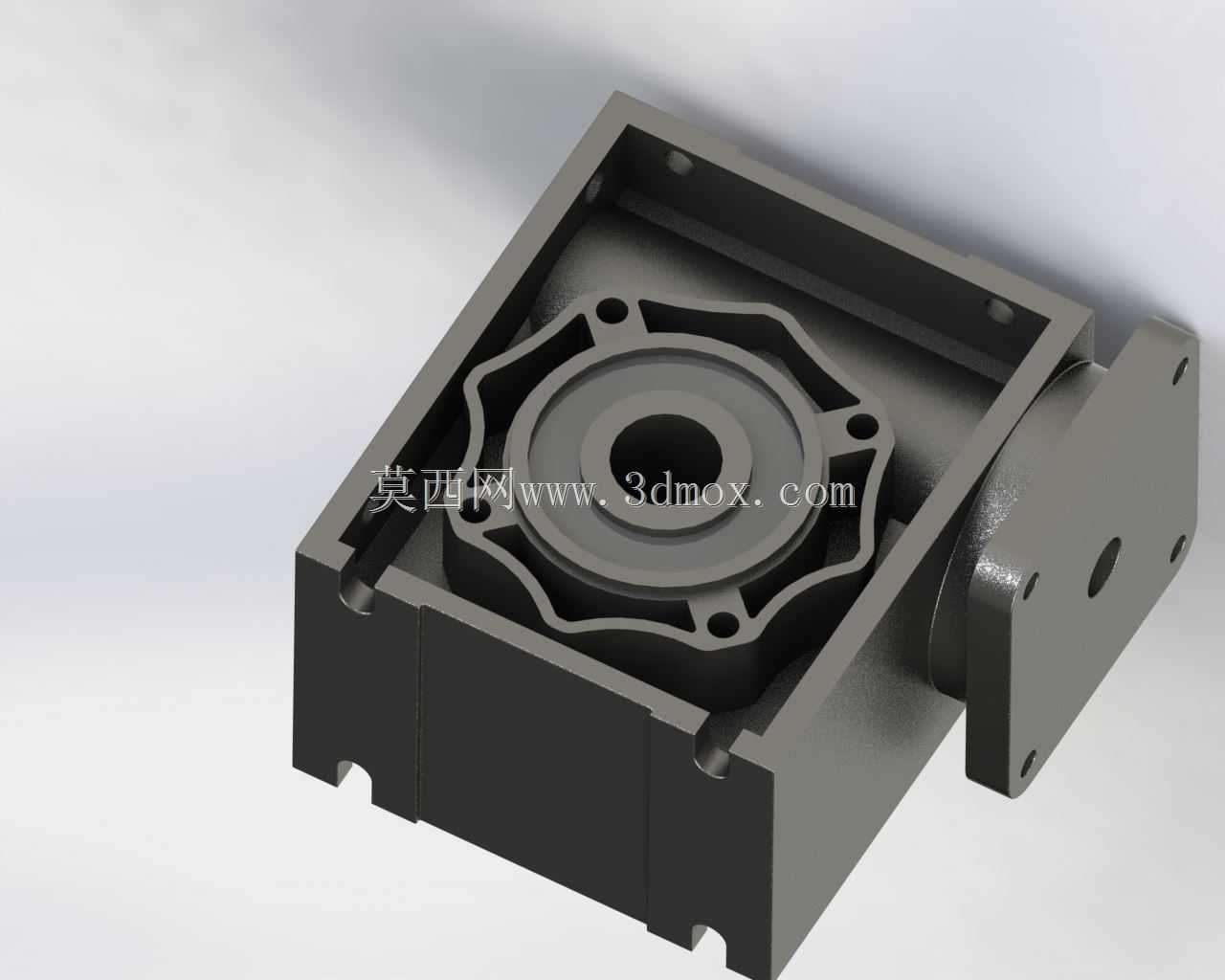

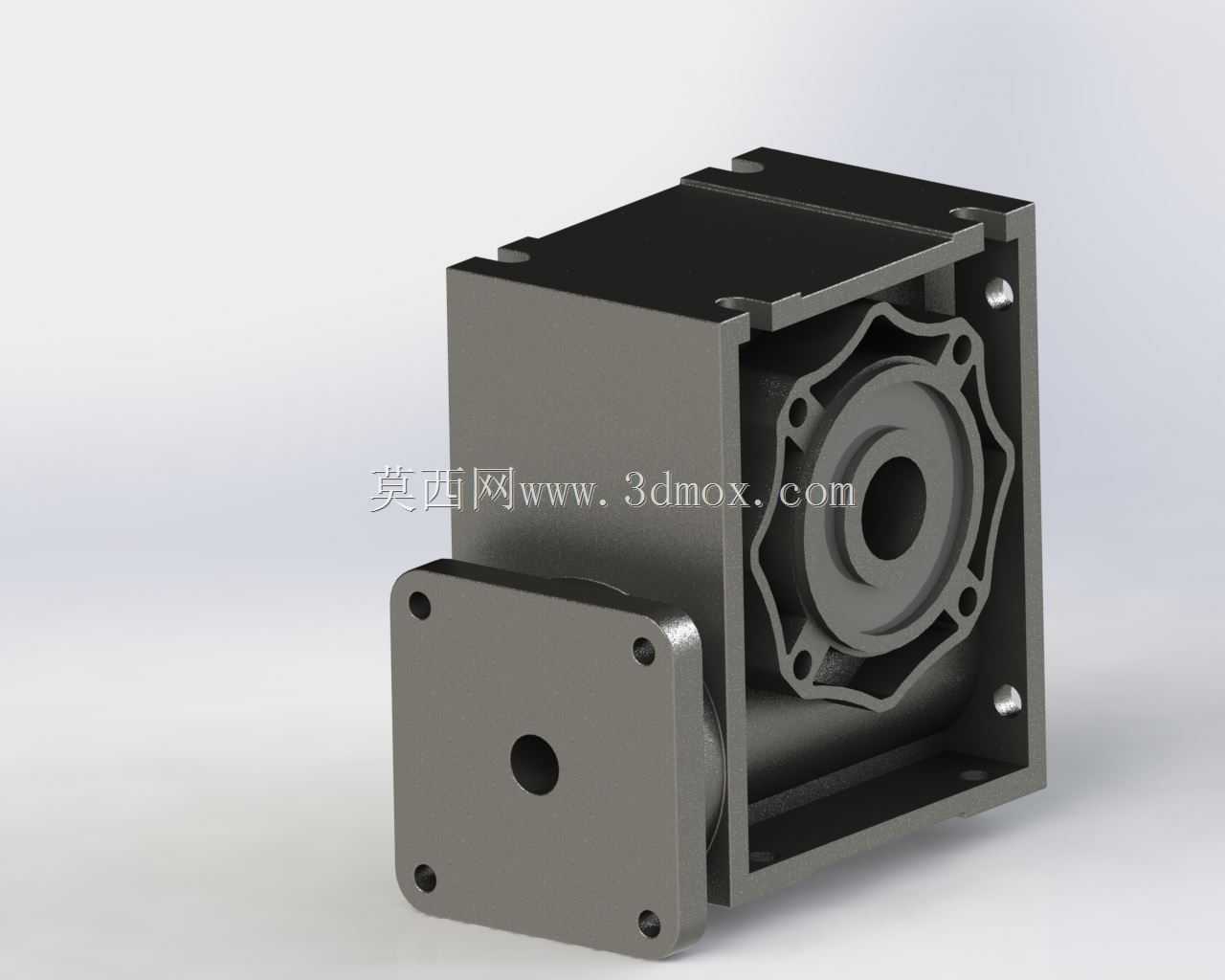

　　不会出现长期运行后的轴孔打滑问题。箱体的主体采用方形腔体结构，一方面是方便内部齿轮轴系的布局，斜齿轮的啮合需要保证轴系的平行度，方形腔体的内壁加工基准更容易统一，加工时一次装夹就能完成轴承孔的镗削，能有效控制各轴系的位置度公差；另一方面方形的外轮廓在设备机架上安装时，不需要额外做弧形适配的安装座，直接通过箱体底部的安装孔就能固定在型材机架或者钢板安装面上，适配性更强。内部的齿轮参数选择上，斜齿轮的螺旋角控制在12度到15度之间，这个角度区间既能保证足够的啮合重合度，提升传动平稳性，又不会产生过大的轴向力，降低输入端轴承的轴向载荷，延长轴承的使用寿命。各级齿轮的传动比分配要兼顾输出转速范围和箱体的整体尺寸，在自动化生产线、轻工输送设备、小型专用机床的进给传动单元里，这类小规格斜齿轮齿轮箱的应用占比一直不低，核心作用是匹配伺服或步进电机的高转速低扭矩输出特性，通过斜齿轮啮合的多级传动实现转速降低、扭矩放大，同时保证传动过程的平稳性，降低直齿轮传动常见的啮合冲击与运行噪音。做这个结构建模的时候，最先要敲定的是安装边界的约束，输入端的方形法兰是标准的电机对接接口，四个安装孔的孔位公差要控制在H7级，保证和电机端定位止口的同轴度，避免装配后出现输入轴偏心导致的齿轮偏磨、运行异响问题。输出端的异形法兰是针对特定安装场景设计的，周边的安装孔位要匹配负载端的连接支架，中心的输出轴孔要预留键槽位置，保证扭矩传递的可靠性，

　　不能为了追求大传动比把齿轮做的过大，导致箱体整体尺寸超标，也不能把齿轮做的过小，导致轮齿的接触强度、弯曲强度达不到额定扭矩的传递要求，建模时要提前做轮齿的受力校核，保证额定负载下轮齿的安全系数在1.5以上。箱体的壁厚设计要兼顾刚性和轻量化，常规铸铁材质的话壁厚控制在6到8毫米就能满足刚性要求，要是采用铝合金压铸的话壁厚可以适当降低到4到5毫米，同时在轴承安装位的位置要做局部加厚，避免轴承压装后出现箱体变形，影响轴系的同轴度。箱体的合箱面要设计密封槽，安装时嵌入耐油橡胶密封圈，防止内部润滑脂泄漏，同时避免外部的粉尘、切削液进入箱体内部，污染润滑介质，加速齿轮和轴承的磨损。输入端和输出轴的伸出位置要设计油封安装位，采用双唇口油封，

　　既保证润滑介质不泄漏，又能阻挡外部杂质进入。在做三维建模的时候，要提前预留出润滑脂的加注空间，腔体内部不能把所有空间都被齿轮占满，要留出1/3左右的空腔存储润滑脂，保证齿轮运转时能带起润滑脂覆盖到所有啮合面和轴承位置，实现长效润滑，减少后期维护的频率。安装尺寸的核对是建模过程中最容易出问题的环节，很多新手建模时只关注外形的相似度，忽略了安装孔的位置尺寸、止口的配合尺寸、轴伸的长度和直径，导致建好的模型导入装配体后和电机、负载端出现干涉，或者根本无法装配。这个结构的输入端法兰定位止口直径、安装孔中心距、输出端法兰的孔位分布、箱体底部的安装孔间距，都是要严格按照实际安装需求来设定的，建模完成后要做虚拟装配验证，把对接的电机模型、

　　负载连接模型导入进来，检查各个配合面是否贴合，有没有干涉的位置，轴系的转动是否顺畅，有没有卡滞的情况。另外，箱体边角的位置要做工艺倒角，一方面是去除加工后的锐边，避免装配时划伤操作人员，另一方面压铸或者铸造生产时，倒角能减少应力集中，避免箱体在受冲击载荷时出现边角开裂的问题。斜齿轮的建模要注意齿向的正确性，保证各级齿轮啮合时齿面接触斑点在齿面的中部，不能出现偏载，要是齿向做反了，装配后会出现啮合异响，甚至根本无法转动。这类齿轮箱在实际使用中，常配套在小型皮带输送机的驱动端、包装设备的送膜机构、非标自动化设备的转台分度单元，对传动的平稳性、回程间隙都有一定要求，建模时还要考虑轴承的选型，输入轴转速较高，选用深沟球轴承就能满足径向和轴向的载荷要求，输出轴承受的扭矩较大，要是径向载荷大的话可以选用圆锥滚子轴承，不过要预留轴承间隙调整的结构，比如端盖处的调整垫片，方便装配时调整轴承的预紧力，既保证轴系没有窜动，又不会因为预紧力过大导致轴承发热过快。整个结构的设计没有多余的冗余结构，所有的外形特征都是服务于安装、传动、密封、加工的实际需求，没有为了好看做不必要的曲面或者装饰特征，完全是面向工业实际应用的功能化设计，建模时每一个特征的尺寸都要对应实际的加工工艺和装配需求，不能凭空捏造尺寸，保证模型能直接用于后续的工程图导出、加工生产或者装配仿真。
