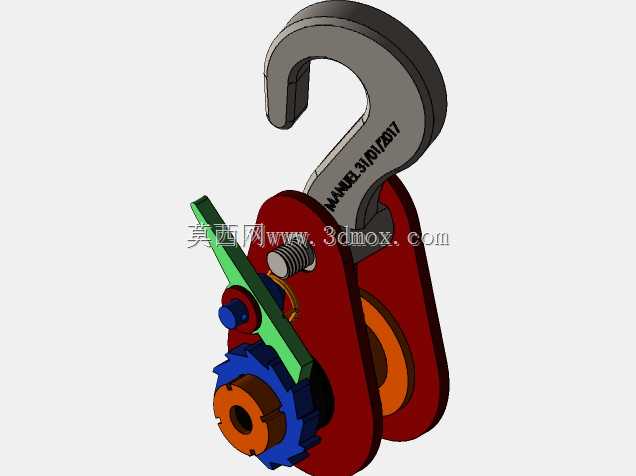

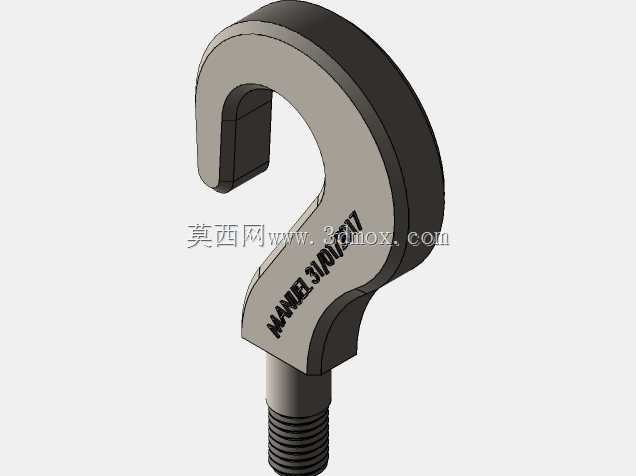

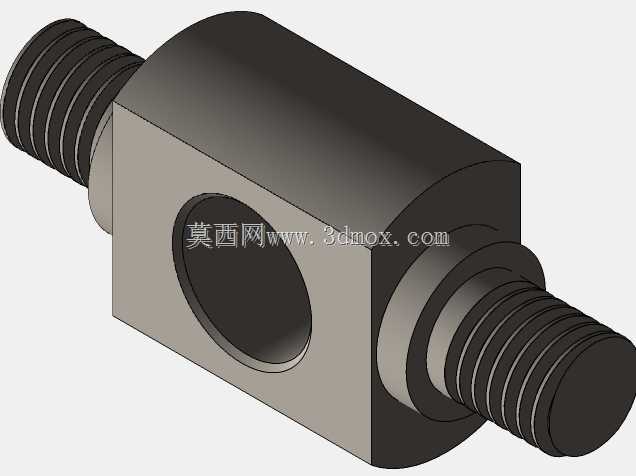

该结构围绕轻型起重作业中的末端承载与防反转需求展开,主体由弯曲吊钩、双侧夹板、滑轮、棘轮、止动棘爪、销轴、衬套及操作手柄等部件组成。吊钩采用大曲率钩体造型,钩尖向内回收,便于挂入吊环、吊带或索具,同时在受拉状态下保持载荷沿钩身弧线向钩颈传递,减少局部应力集中。钩颈穿过夹板上部,并通过紧固件与侧板形成稳定连接,使起升拉力能够直接传递至滑轮轴线区域。

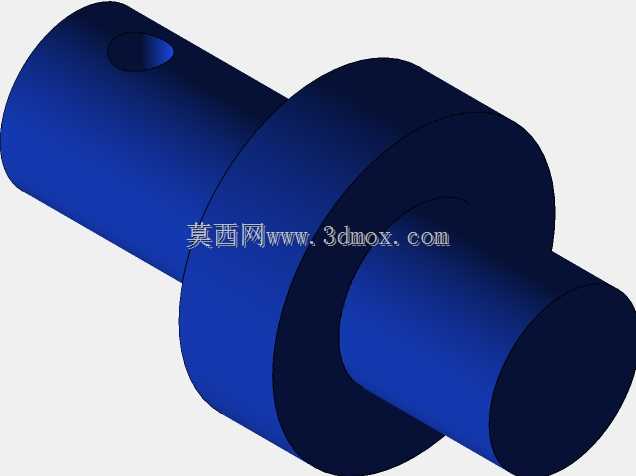

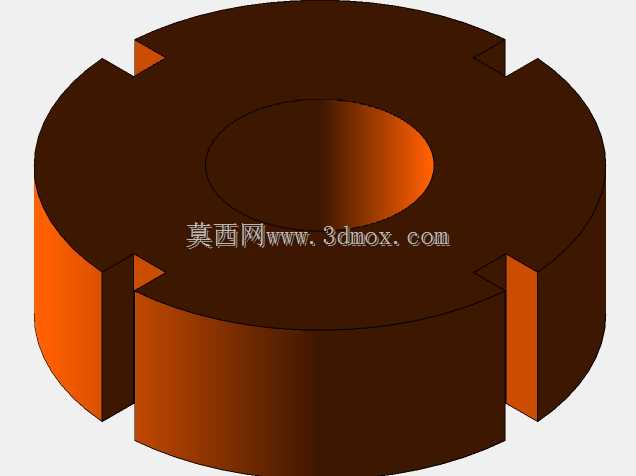

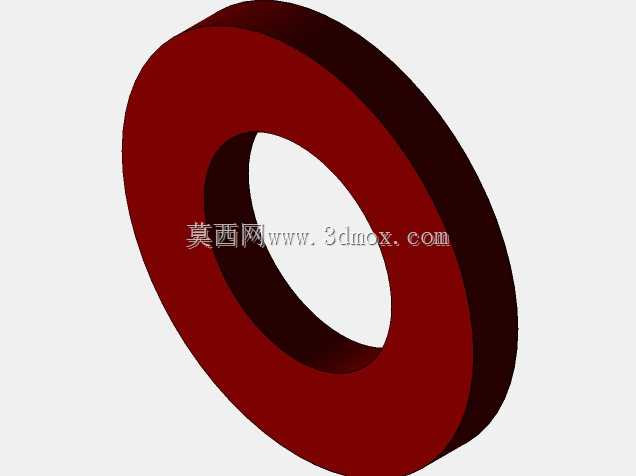

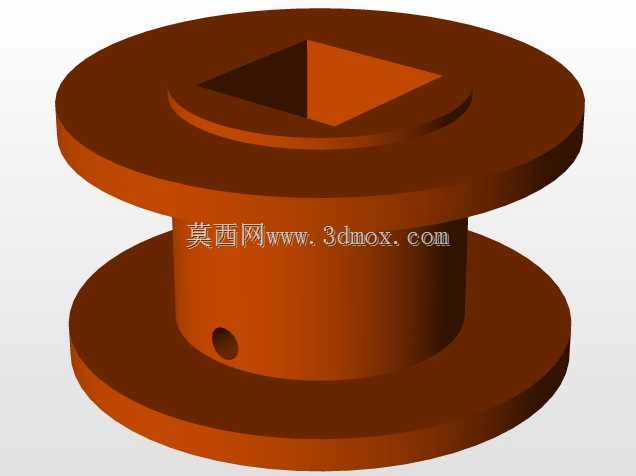

滑轮布置在两片红色夹板之间,轮槽用于容纳钢丝绳。钢丝绳进入轮槽后,可随吊钩组上下运动而灵活转动,从而改变绳索走向并降低摩擦阻力。滑轮中心设置销轴和耐磨衬套,侧板上的同轴孔保证轮体旋转轴线与夹板平面垂直。两侧夹板既承担滑轮支承,又对吊钩、棘轮机构和侧向载荷形成封闭防护,避免绳索脱槽或外部构件直接干涉轮体。

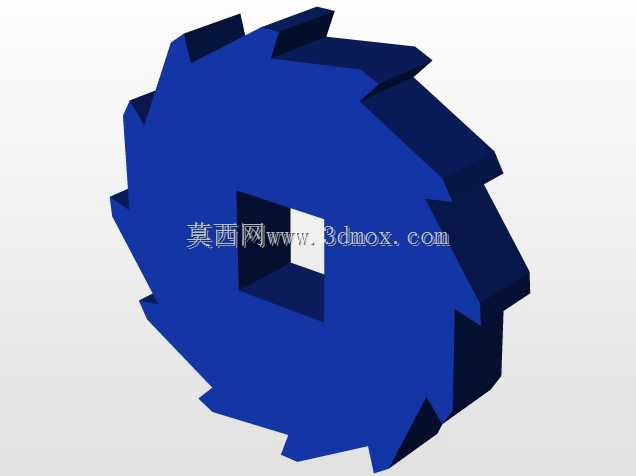

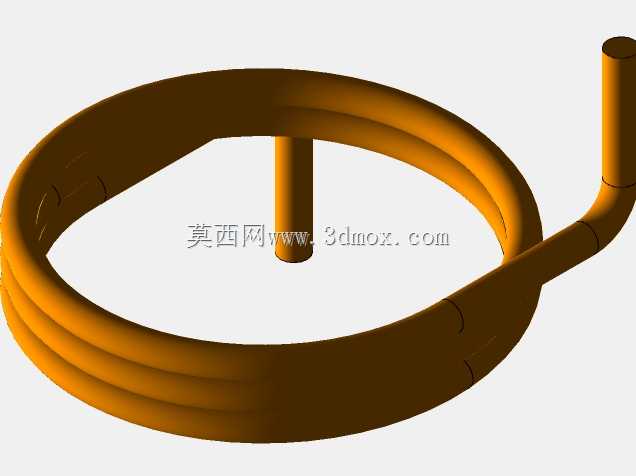

棘轮止动机构是该吊具的关键功能部分。蓝色棘轮与滑轮或绳轮轴联动,绿色棘爪在弹簧和重力作用下贴靠棘轮齿面。当绳索按提升方向运动时,棘轮齿可推动棘爪轻微抬起,机构允许单向转动;一旦载荷出现反向回落趋势,棘爪立即嵌入齿槽,阻止轮体反转,从而形成临时锁止。这种结构常见于手动牵引、轻型吊装、舞台吊挂、维修作业及受限空间内的载荷固定场景,可在操作人员短暂释放拉绳时降低载荷下滑风险。
外形布局上,吊钩位于组件上方,钩体开口朝向侧前方,便于现场快速挂接;滑轮位于夹板下部中心,棘轮和棘爪集中在侧板外侧,操作手柄沿斜向伸出,维护时可手动拨开棘爪实现释放。各零件之间保留明确间隙:棘轮齿顶与棘爪轮廓之间需保证啮合深度,又不能在正常转动时发生卡滞;滑轮轮缘与侧板内壁之间留出侧向间隙,防止钢丝绳偏摆后摩擦侧板;吊钩颈部与夹板连接区设置足够承压面,避免起吊时连接孔被拉长。
安装边界方面,夹板间距由滑轮宽度、绳径和侧板厚度共同决定。设计时需先确定钢丝绳直径,再反推轮槽半径、滑轮外径及夹板内宽。滑轮直径不宜过小,否则钢丝绳弯曲疲劳加剧;吊钩开口尺寸则要兼顾常见吊环截面和吊带厚度,开口过大将降低防脱能力,过小又会影响挂接效率。棘爪转轴位置应靠近棘轮节圆切线方向,使锁止时受力主要沿棘爪本体传递到销轴,而不是产生过大的撬开力矩。
从建模思路看,钩体适合采用草图轮廓加拉伸或扫掠方式建立,再对钩颈、钩尖和受力过渡圆角进行细化;夹板可通过外形轮廓切除销轴孔、减重孔和连接孔后镜像生成;棘轮需要按齿数、齿顶圆、齿根圆和齿面倾角建立参数化轮廓,便于调整锁止角度;棘爪则应重点表达接触齿面、转轴孔和弹簧抵接面。装配时需确认滑轮转动、棘爪摆动、吊钩承载连接和侧板紧固四类关系,避免把运动件误设为刚性固定。
实际使用中,该类吊钩滑轮组不仅要满足静承载能力,还要关注冲击载荷、侧向偏载和绳索偏角。钢丝绳出入滑轮的角度应控制在允许范围内,过大偏角会造成绳与轮槽边缘摩擦,并使夹板承受附加横向力。棘轮机构不能替代正式制动系统,在人员吊运、重载长期悬吊或安全等级较高的场合,还需配合独立制动器、防脱舌片和额定载荷标识。结构设计上,所有受拉销轴、钩颈和夹板孔位均应采用圆角过渡与对称布置,以便在三维校核中清晰检查干涉、装配顺序和维护空间。
