双轮木质导向起重滑车结构设计

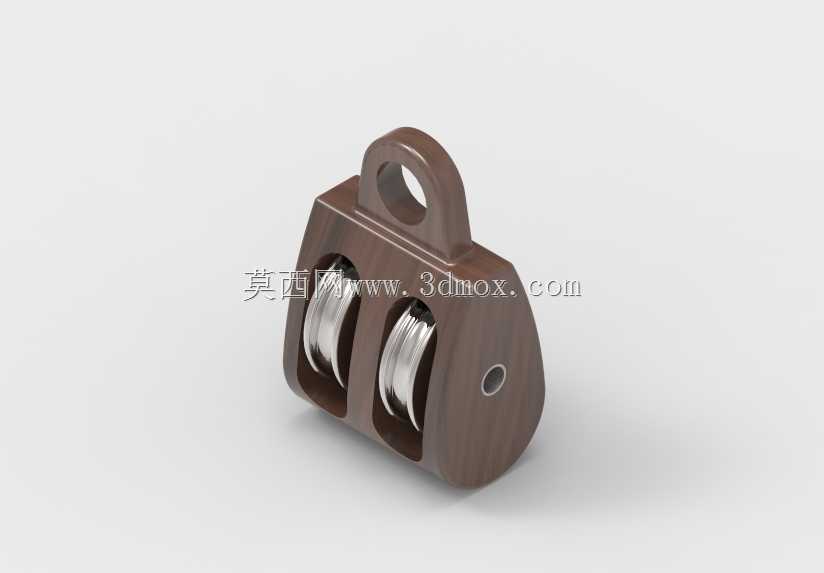

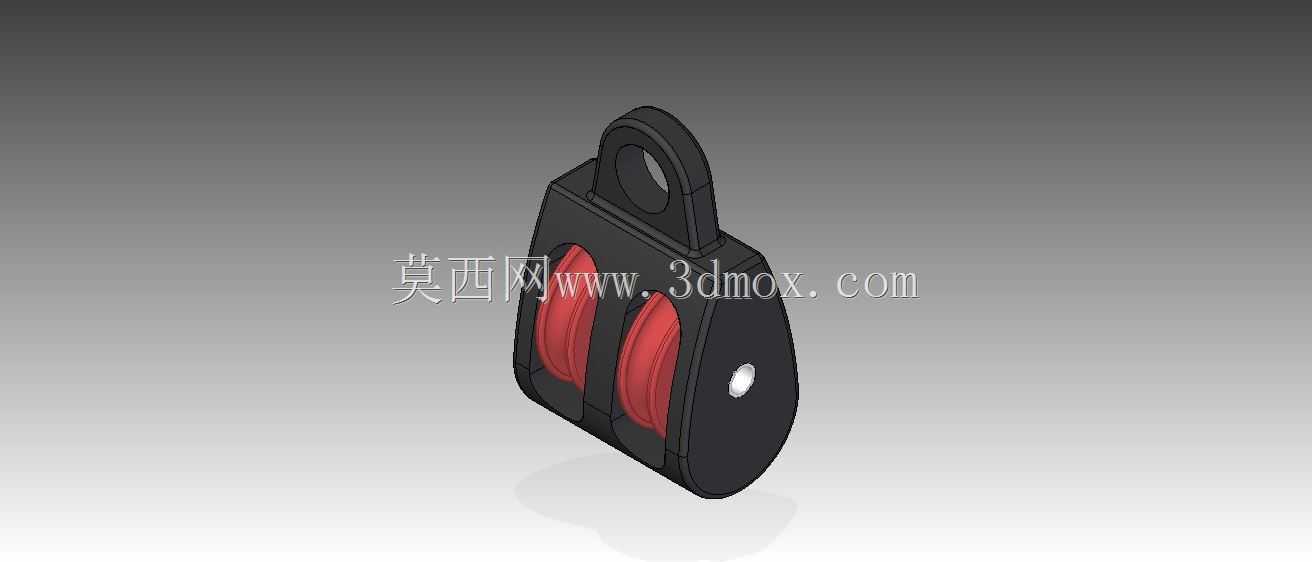

　　该模型呈现的是一种轻型双轮导向滑车，主体采用木质夹板式外形，内部并列布置两个金属绳轮，顶部设置整体吊耳，侧面保留销轴安装孔，整体结构围绕绳索转向、载荷传递和现场快速挂接展开。与单轮滑车相比，双轮结构能够在同一吊点内同时容纳两根绳索，或通过多段绕绳降低单绳拉力，使牵引过程更加平稳；在水利沟渠、小型闸门、临时栈桥、农田灌溉管线及人工搬运受限的场地中，这类构件可用于改变绳索方向、分担提升力，也可作为简易起吊系统中的导向节点。

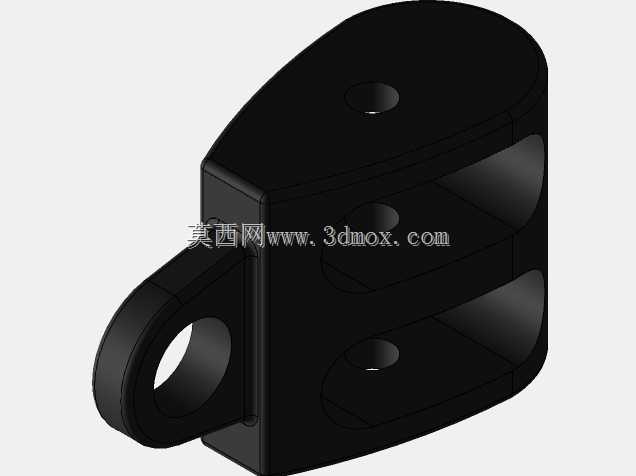

　　从受力路径看，顶部吊耳是外部吊点与滑车本体之间的主要连接部位，吊耳孔需要承受向上的悬挂载荷，绳索作用在绳轮槽底的力则通过轮轴传递到两侧夹板。模型中将吊耳与上部夹板形成连续过渡，避免在受拉区域出现突兀截面变化；吊耳孔周围保留较宽实体，可降低孔边挤压和撕裂风险。两侧夹板向下包裹绳轮，既限定绳轮轴向位置，也能在绳索轻微偏摆时起到防护作用。夹板外侧轮廓呈圆弧收束，减少突出棱角，适合在临时作业、木作结构或教学演示场景中使用。

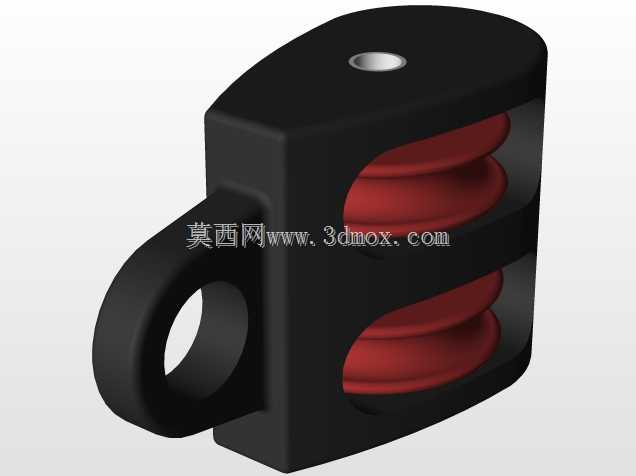

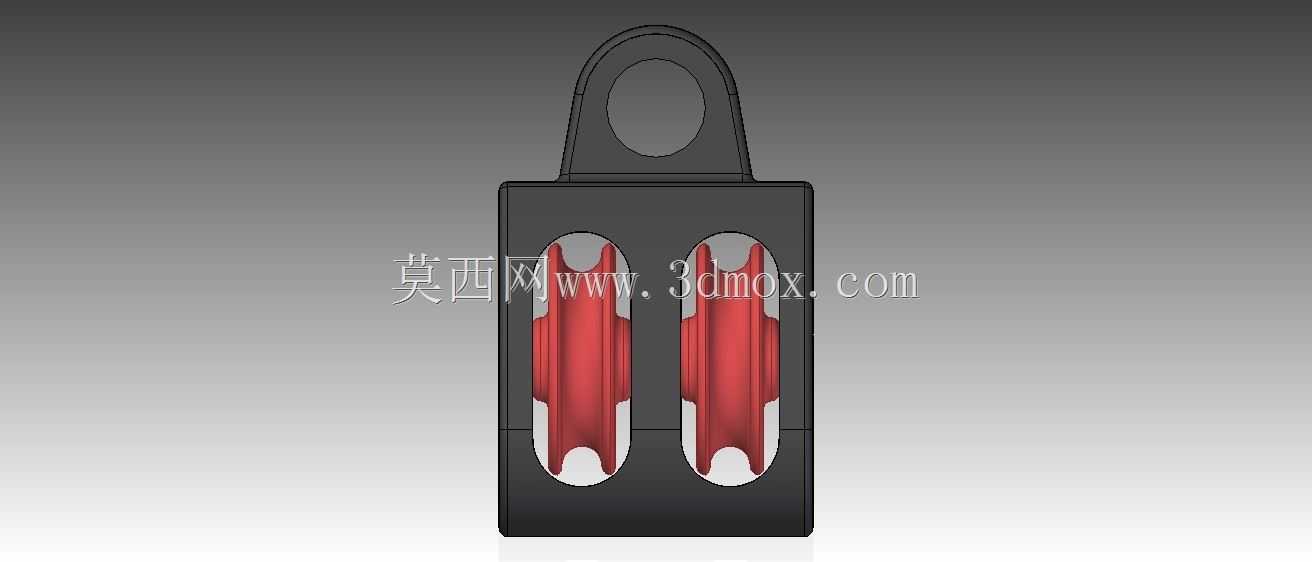

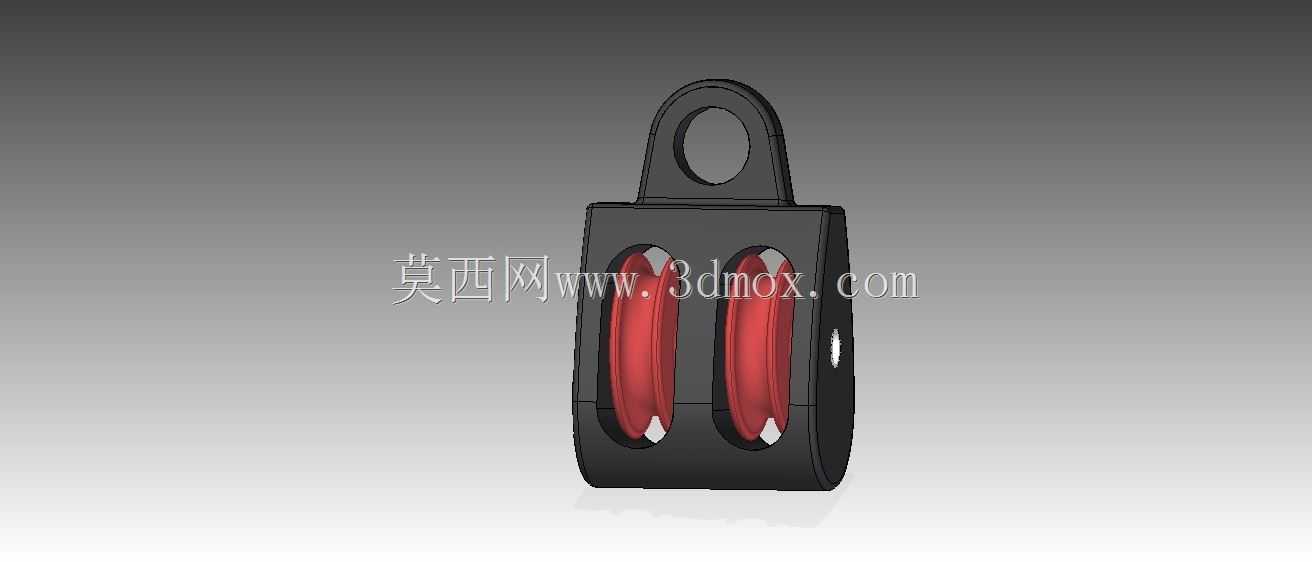

　　双绳轮并列布置是该设计的核心。两个绳轮分别位于独立槽腔内，轮槽表面呈光滑弧形，可约束绳索径向位置，降低绳索跳槽概率。绳轮之间由中部隔板分隔，隔板与两侧壳体共同形成两个狭长的绳索通道。绳索从下方进入轮槽后，可沿轮缘完成转向，再由相邻空间引出；当两根绳索同时工作时，中间隔板能够防止绳体相互摩擦、交叉或挤压。对于需要多点牵引的轻型作业，这种布局比两个独立单滑车更紧凑，吊点占用面积更小，也便于统一悬挂和搬运。

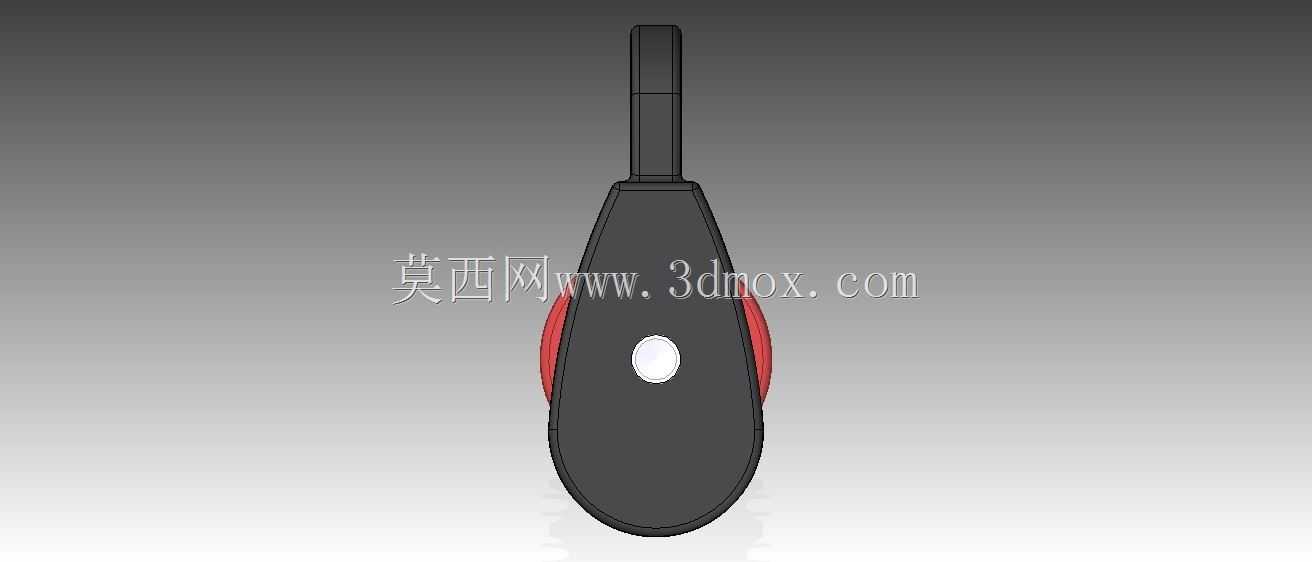

　　侧面的横向圆孔对应轮轴或固定销的安装位置。实际结构中，销轴穿过一侧夹板、绳轮轮毂和另一侧夹板，再通过垫圈、开口销或锁紧螺母限制轴向窜动。设计时需要保证销轴轴线与绳轮中心重合，使绳轮转动灵活；两侧孔位应具有同轴度要求，否则轮轴受附加弯矩，绳轮旋转阻力会增大。夹板上的孔边应考虑承压面积，若采用木材或工程复合材料，可在孔内嵌入金属衬套，以提高耐磨性能和局部承载能力。模型中侧面小孔位置明确，也为后续装配干涉检查、销钉长度选取和维护拆卸提供了清晰边界。

　　外形尺寸方面，该滑车整体高度主要由顶部吊耳、双轮直径和下部开口共同决定。吊耳孔中心到轮轴中心的距离影响上部载荷臂，距离过短会使吊耳与绳索引出空间相互干扰，距离过长则增加自重和摆动。宽度方向由两个绳轮、中间隔板及两侧夹板厚度组成，需保证每根绳索在槽内有足够活动余量，同时控制整体宽度，避免在狭窄支架或门框附近使用时发生碰撞。厚度方向则取决于绳轮轮毂长度、夹板间距和销轴支承跨距；轮轴支承跨距过大时，销轴中部弯曲变形会增加，跨距过小又可能限制绳轮宽度和绳索直径。

　　安装边界上，顶部吊耳孔应与卸扣、吊钩或悬挂销配合，连接件的承载能力需与滑车额定载荷匹配。吊耳孔下方不宜紧贴刚性支架，应留出吊钩转动和绳索摆动空间。下部两个绳轮开口需要正对绳索进出方向，安装时应保证轮轴大致水平，绳轮槽中线与绳索受力平面一致，防止绳索爬槽或边缘切割。若用于固定导向，滑车壳体周围应保留拆装销轴的操作空间；若随吊点运动，则需控制连接件间隙，避免滑车在载荷变化时过度翻转。

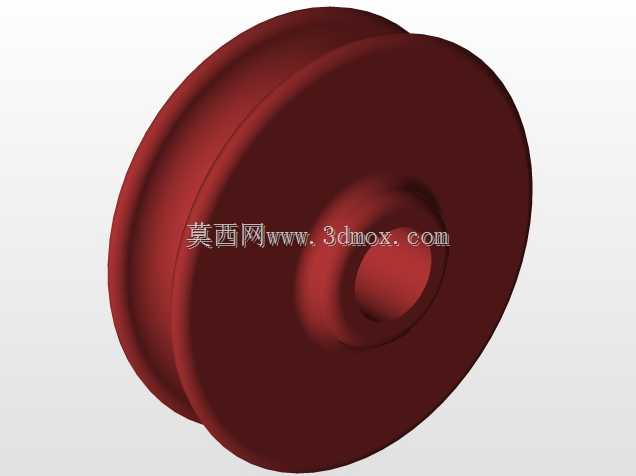

　　设计思路上，该结构没有采用复杂箱体，而是以夹板、绳轮、销轴和吊耳构成清晰的装配关系。木质外观使模型具有较轻的质量和较好的加工便利性，金属绳轮则承担耐磨和旋转功能，两类材料在模型中形成功能分区。绳轮外缘采用深槽形式，能够在绳索角度变化时保持约束；壳体前方和下方开设敞口，既减轻重量，也便于观察绳索状态、清理泥沙以及在维护时更换绳轮。对于工程教学而言，该模型可以直观展示绕绳方式、轮轴支承、隔板防干涉和吊耳受拉等结构要点；对于轻型吊装场景，则提供了一种结构简单、维护方便、导向明确的滑车方案。
