山地越野自行车车架整车结构设计

　　这套三维结构围绕硬尾山地越野自行车展开，建模时先从骑行姿态与受力路径入手，把车架作为整车的承载核心，再依次衔接前叉、轮组、把组、座垫、传动与制动部件。整车面向非铺装路面、林间坡道、城市街区障碍骑行以及土坡腾跃场景，既可以作为运动器材开发阶段的结构验证载体，也能用于装配干涉检查、管件焊接工装定位、外观包覆件开发和骑行姿态校核。

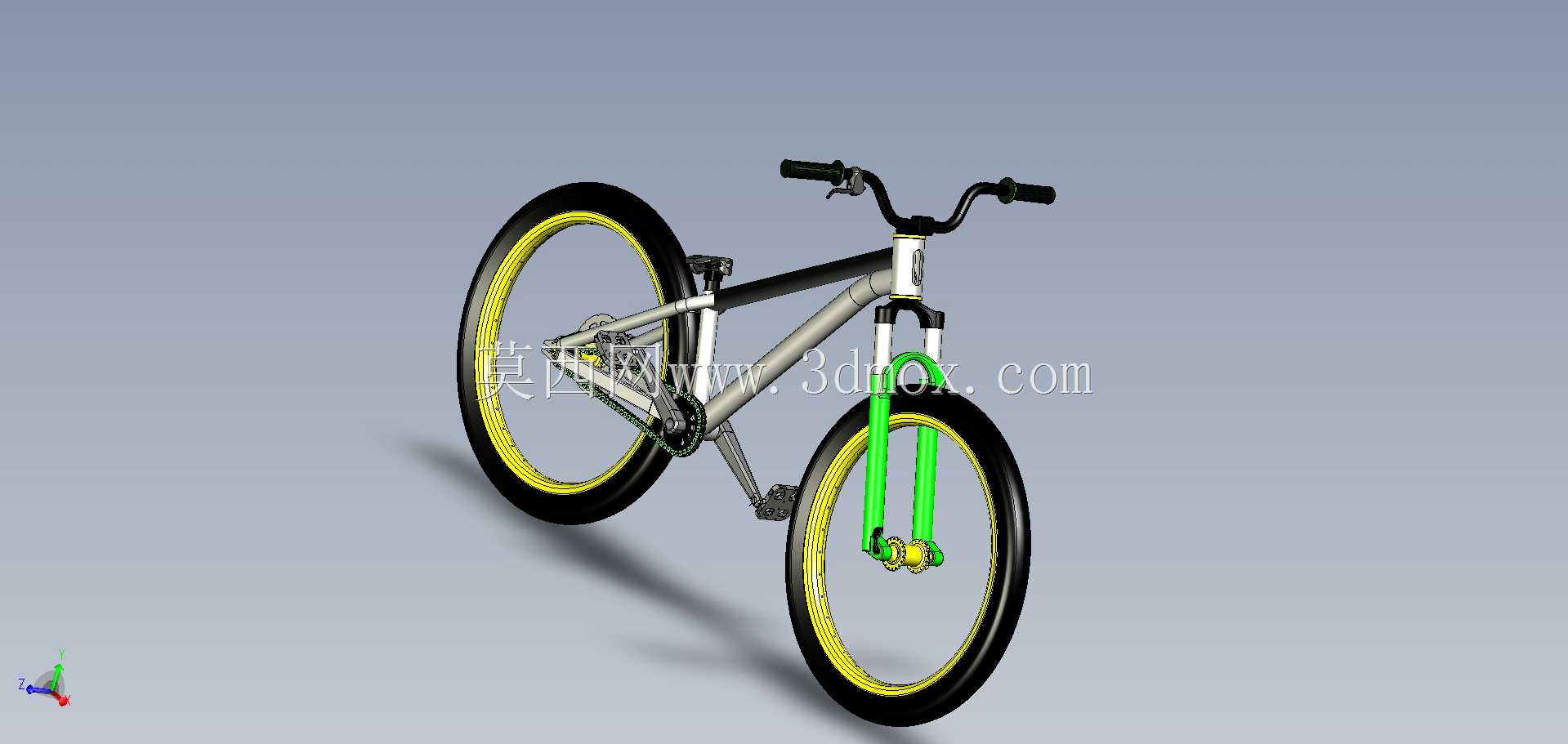

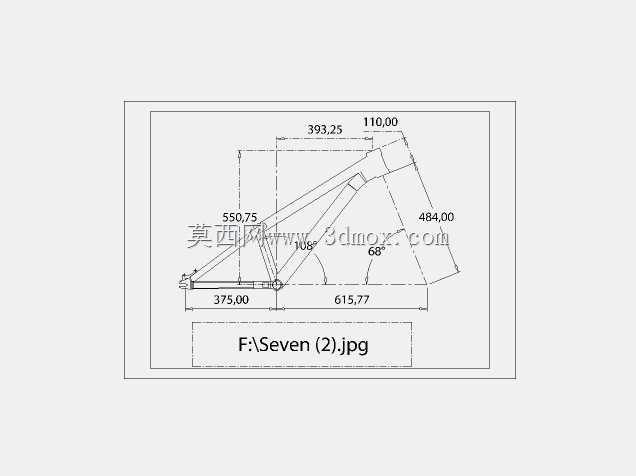

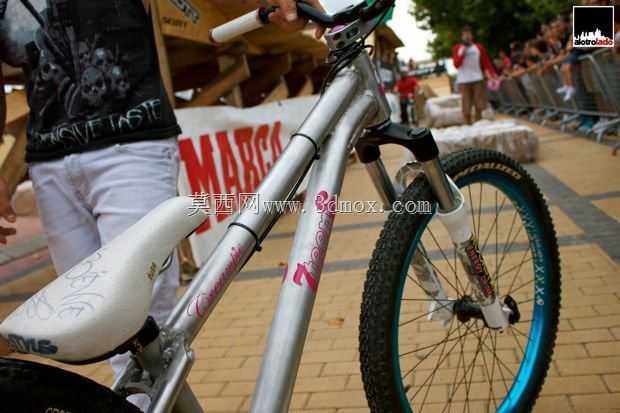

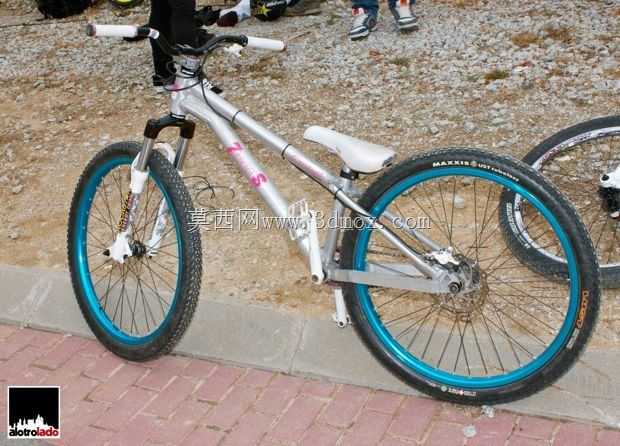

　　车架主体采用三角形桁架布局，上管、下管与座管交汇于中轴区域，头管位置预留前叉舵管装入空间。该布局在垂向冲击、转向扭转和踏板发力之间取得平衡：下管承担前轮冲击与转向反力的主要传递，上管维持头管与座管之间的纵向刚度，后三角则通过立管、后上叉与后下叉把后轮制动力和地面颠簸传导至中轴与座管区域。建模时需要重点控制头管角度、座管角度、五通高度和后叉开档，这些边界直接影响轮组装入后的通过性、转弯半径以及脚踏在倾斜压弯时的离地间隙。

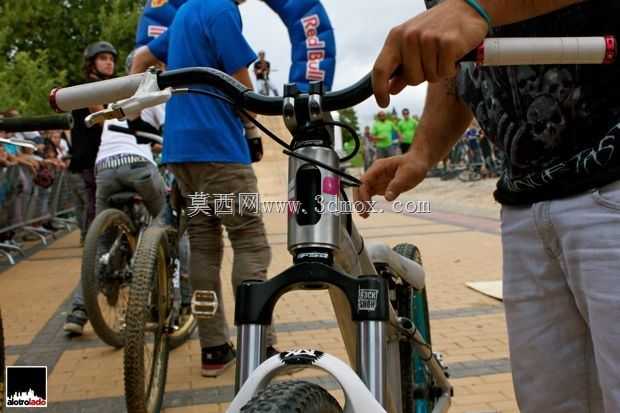

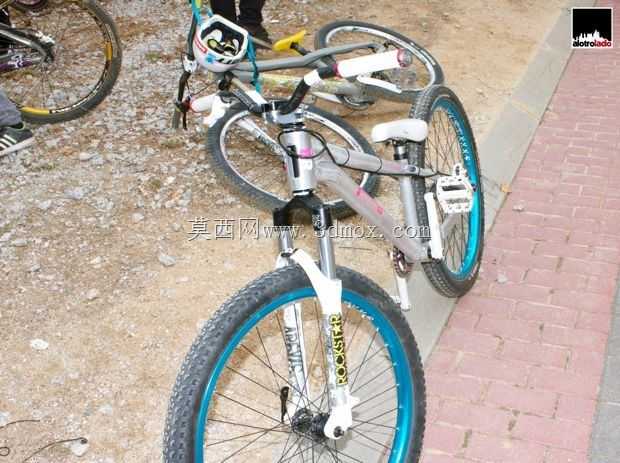

　　前叉部分按长行程避震结构表达，外管、内管、叉肩、叉桥与轮轴安装位均保留装配关系。前轮通过快拆或筒轴固定在叉脚之间，叉脚处需要与花鼓法兰、碟刹盘片和辐条端点保持安全间隙。轮组采用粗齿越野轮胎，胎纹块较高，适合松散泥土、砂石和砖块路面；轮圈侧向留出轮胎摆动空间，避免前叉压缩到极限时胎肩与叉腿发生摩擦。碟刹卡钳安装座位于前叉左侧，制动盘与花鼓同轴，建模时应保证卡钳、盘片、辐条三者之间不出现运动干涉。

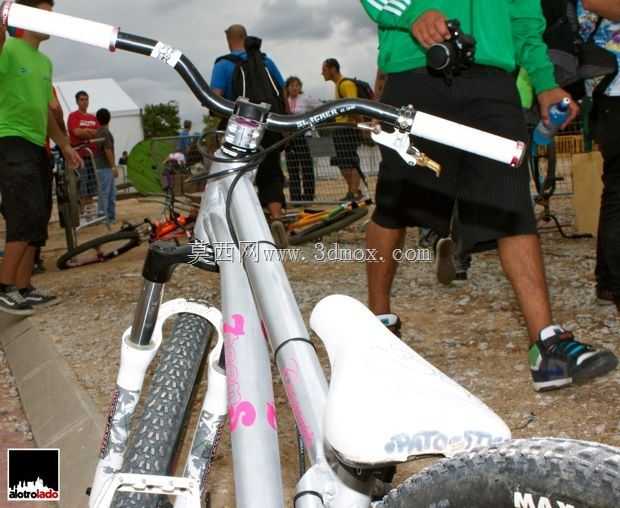

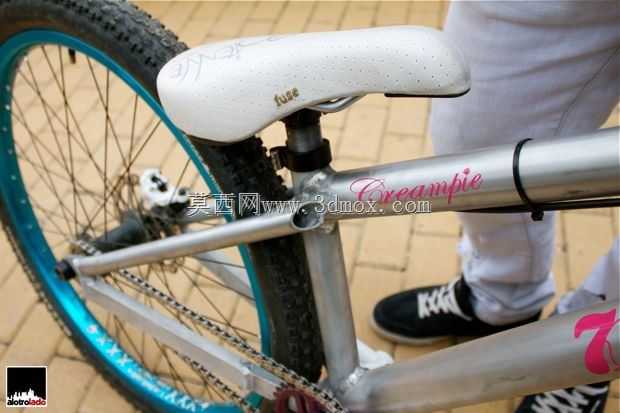

　　车把、把立与头管组成转向系统，把横宽度偏大，便于在低速陡坡和腾跃落地时稳定车身；把套、刹车手柄和变速控制件沿把横布置，手指触达范围需要符合握持姿态。座垫外形窄长，鼻部前倾，座弓通过座管夹固定，座管插入深度需保留足够重叠量，既满足不同身高骑手的高度调节，也避免立管端部出现应力集中。脚踏与曲柄位于五通两侧，曲柄回转圆需要与后下叉、链条走线和地面障碍保持距离，尤其在乱石路面低速通过时，曲柄末端不能过早磕碰石块。

　　外形尺寸方面，整车以两轮轴距为基础控制通过能力，前轮绕头管轴线转向，后轮固定在后叉开档内，轮径与胎宽决定了最小离地间隙和滚障能力。头管长度、上管长度和把立长度共同决定上半身伸展距离；座管外露长度、座垫前后位置和曲柄长度则影响踩踏发力角度。安装边界上，中轴壳体宽度需要与曲柄组、链条线和后变速器位置匹配；后叉端开档要与花鼓宽度一致；碟刹座规格需对应制动盘直径；走线孔位沿上管或下管布置时，应避免线管在最大转向角处拉扯，也要防止后轮压缩行程中与线管发生接触。

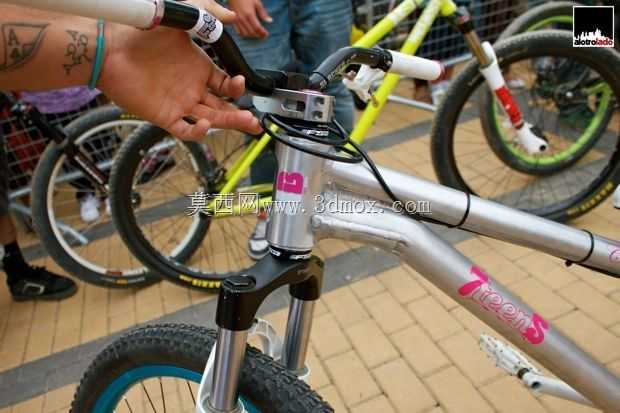

　　从工程实现角度看，车架管件之间的相贯线、焊接补强片和尾钩安装位是建模细节重点。头管与上下管连接处、五通与多管交汇区、后叉钩爪位置都属于高应力区域，结构上通常通过加大焊缝过渡、增加局部壁厚或设置补强片来降低疲劳风险。尾钩用于安装后变速器并承担后轮轴向定位，拆卸轮组时需要保证开口方向与轮轴拆装路径一致。前叉肩盖、舵管锁紧圈和碗组轴承组成头管旋转副，装配时上下碗组同轴度会直接影响转向顺滑度。

　　该模型还可用于骑行平台的人机工程分析：把横、座垫、脚踏三点构成骑手支撑三角，三点相对位置决定爬坡时的重心分布、下坡时的后移空间以及落地冲击时的缓冲姿态。若后续进入样机阶段，可在现有数模基础上继续拆分管材规格、焊缝长度、紧固件规格和轴承配合尺寸，再通过有限元校核头管、五通、后叉等关键区域的刚度与疲劳寿命，使外观造型、骑行性能和制造工艺保持一致。
