四缸发动机韦伯化油器进气歧管

　　这套进气歧管面向直列四缸发动机的多喉管化油器改装场景，核心任务是把四组独立进气通道稳定分配到各缸进气口，并让韦伯DCOE 48mm化油器或等效48mm独立节气门体能够落在明确、可校核的安装边界内。实际装车时，这类部件常见于赛道日、山路练习、老式发动机翻新和小批量定制动力单元，使用者关注的并不是外观造型，而是喉管位置、法兰贴合、流道走向、螺栓可达性以及与周边机舱件的干涉关系。

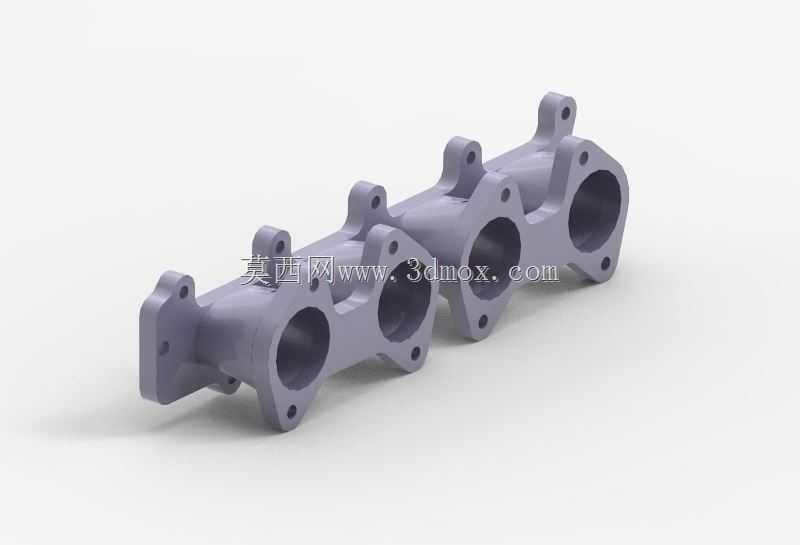

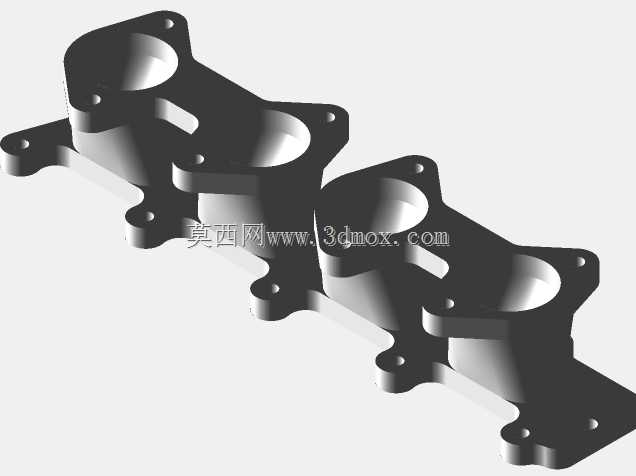

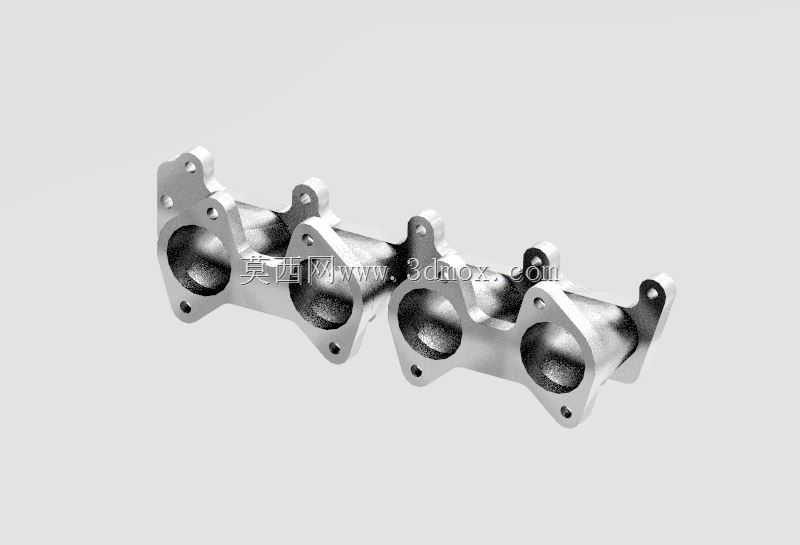

　　从结构上看，模型采用四根并列上升的进气道，每根气道上端围绕圆形喉管形成化油器安装法兰，下端汇入气缸盖侧的长条形安装基面。上端法兰保留了环绕喉管的螺栓孔和定位面，用于压紧化油器底座或转接板；下端法兰沿缸盖长度方向展开，孔位需要与缸盖进气口、螺柱位置和密封面保持一致。中间过渡段不是简单直管，而是根据缸盖端口与化油器中心线之间的错位，做了连续弯曲和截面收敛，使气流从垂直或近垂直的化油器出口转向缸盖进气口时，尽量避免急转折、台阶和局部死区。

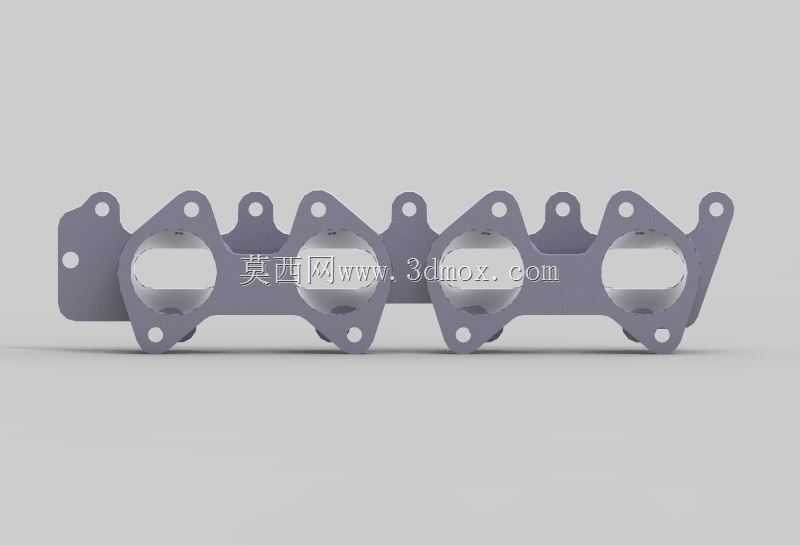

　　设计思路上，先确定的是四喉管中心距和化油器底边高度。DCOE类双腔化油器通常成对布置，四缸机使用两只双腔化油器时，喉管间距、连杆同步空间、燃油管和怠速调节螺钉位置都要预留。模型中四个48mm量级喉管沿纵向排成一列，相邻法兰之间留出紧固件操作区域，外侧耳座用于把整体歧管固定到发动机或辅助支架上。这样处理后，化油器安装面的高度、倾角和前后位置可以在数模中直接测量，不必等到实物试装才发现空气滤清器、油门拉杆或机舱盖冲突。

　　流道设计需要兼顾充气效率与制造可行性。每个气道从圆形化油器入口逐步过渡到缸盖端口形状，弯曲段外侧半径不宜过小，否则高转速下气流沿外壁分离会降低充填效率；内侧也不能为了追求紧凑而形成突兀喉口，导致各缸流量偏差放大。四缸发动机的发火间隔决定了各缸进气脉冲相互独立，歧管分支长度和入口形态应尽量保持一致。数模中四根气道采用相近的上升高度、弯曲节奏和法兰布局，有利于减少缸间差异，也便于后续在流场分析或台架试验中针对单一变量调整。

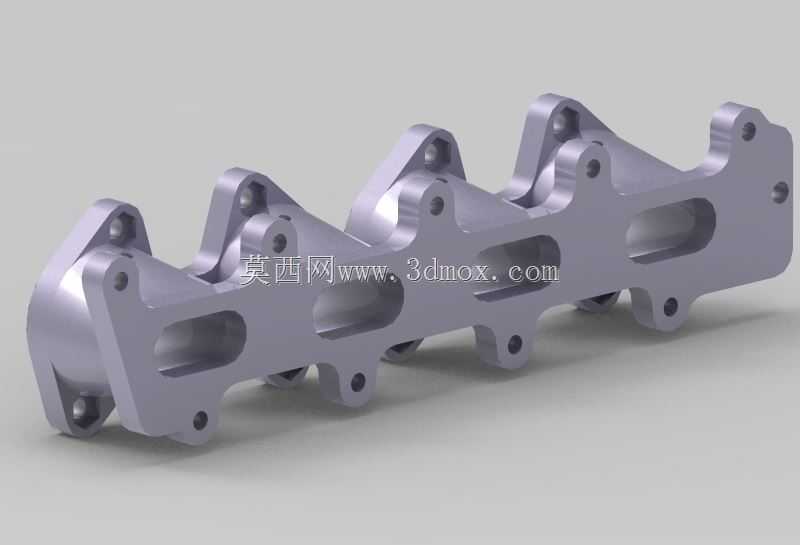

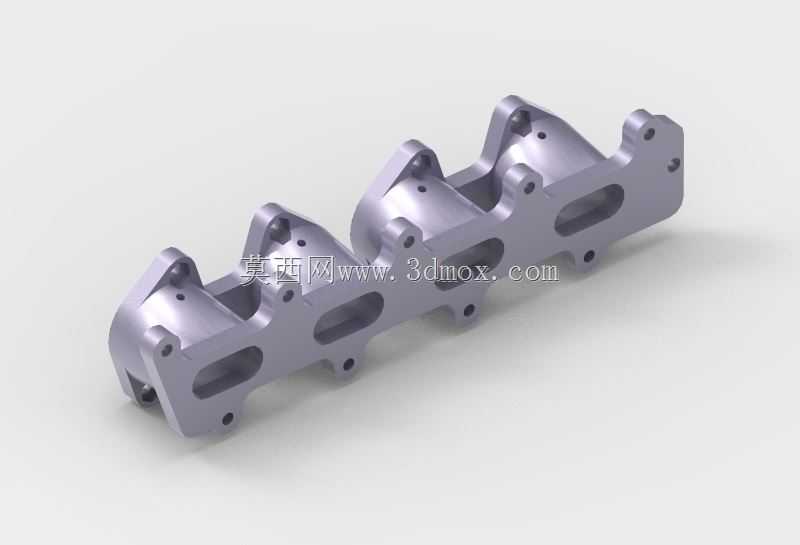

　　安装边界方面，下端长条法兰是主要承载和密封面，螺栓孔围绕各进气口分布，装配时需保证法兰平面度、垫片压缩量和缸盖螺柱垂直度。上端化油器法兰的孔位则要承受化油器、空气喇叭和空滤的重量，法兰厚度不能只按最小造型厚度处理，耳座根部与气道壁之间设置了连续过渡，以降低拧紧螺栓时的局部应力。对于铝合金铸造或焊接打磨件，壁厚应在气道内外表面之间保留均匀余量；若采用3D打印或数控加工，则需要在模型阶段额外考虑支撑方向、刀具可达性和密封面二次加工余量。

　　在机舱布置中，歧管总宽、总高和喉管开放方向直接影响油门机构、燃油管路、冷却水管和制动助力部件的走线。四个圆形进气口朝上或略倾斜布置，便于安装独立空气喇叭，也方便同步调整双腔化油器的节气门轴。模型外侧的安装耳并非装饰结构，它们把歧管受力从细长法兰分散到发动机本体附近，可减少发动机振动引起的法兰微动。对于高转速使用场景，还应在数模中复核化油器连杆行程，确认节气门全开时不与相邻气道、油管或空滤底座碰撞。

　　从建模细节看，圆形喉管、法兰孔、加强肋和底部安装面构成了主要特征。气道外壁随内部流道变化而起伏，螺栓凸台围绕孔位局部加厚，底部法兰保持连续条状轮廓，便于密封垫片裁切。工程评审时应重点检查三类问题：一是上下法兰孔位与实物化油器、缸盖是否一致；二是四个气道内部是否存在最小壁厚不足或交叉干涉；三是歧管外形与发电机、分电器、水管、线束插头等周边件是否保留拆装间隙。把这些边界在三维结构中提前锁定，后续铸造、焊接、机加工或打印验证都会减少反复修模。

　　这类歧管本质上是发动机进气系统的结构接口件，既承担密封和支撑，也影响各缸进气一致性。模型保留了化油器法兰、缸盖法兰、分支流道和固定耳座等关键结构，可用于改装方案评审、安装干涉检查、加工毛坯预估和后续流道优化。对于结构设计人员，围绕它继续深化时，应把缸盖端口数模、化油器外形、油门连杆和机舱包络一起装配验证，而不是单独看待歧管本体；只有把接口尺寸、气道走向和装配空间同时闭合，实物装车后才能获得稳定的密封、顺畅的进气和可维护的调整空间。
